ASV — трансформатор власних потреб підстанцій ВН/СН 100–250 кВА
Спеціальні трансформатори

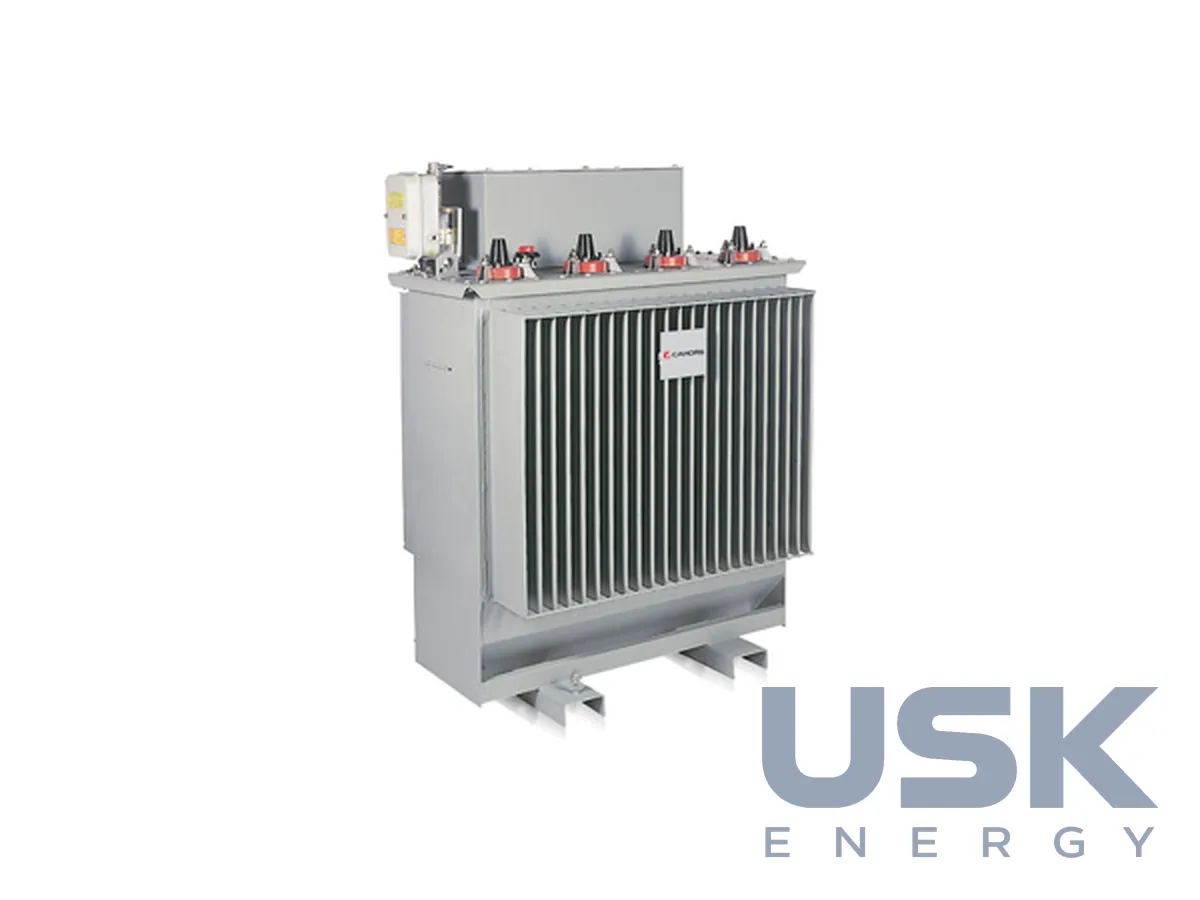

ASV — трансформатор власних потреб підстанцій ВН/СН 100–250 кВА

Трансформатор власних потреб CAHORS ASV потужністю 100–250 кВА для підстанцій ВН/СН, первинна напруга 5–36 кВ, вторинна 410 / 400 В. Живить допоміжні системи підстанції, зокрема на підстанціях RTE.

Потужність
100–250 кВА
Первинна напруга
5–36 кВ (закритий тип — 10,5–20 кВ)
Вторинна напруга
410 / 400 В
Виконання
відкрите, відкрите з TPC, закрите (із заземленням нейтралі)
Запросити цінуНаписати на sales@usk.ua

Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.

Опис

Трансформатор CAHORS ASV (alimentation des services auxiliaires) живить власні потреби підстанцій ВН/СН. Від нього отримують живлення оперативні кола, зарядні пристрої акумуляторних батарей, приводи вимикачів і роз’єднувачів, обігрів шаф і комірок, освітлення, вентиляція, системи зв’язку та охорони. Трансформатор під’єднується до шин вторинної сторони силового трансформатора, тобто до шин СН підстанції. Потужність 100–250 кВА, первинна напруга 5–36 кВ, вторинна 410 / 400 В.

Випускається у відкритому виконанні, відкритому з TPC і закритому із заземленням нейтралі. Відкрите виконання призначене для живильних підстанцій ВН/СН, на 100–250 кВА з первинною напругою від 5 до 36 кВ, регулюванням ±5 % і вторинною напругою 410 В. Виконання з TPC має ті самі параметри та додатково вбудований пристрій трифазного захисту й вимкнення. Це той самий принцип, що й у трансформаторів CAHORS TPC для кабельних мереж, у разі внутрішнього пошкодження трансформатор вимикається від шин СН усіма трьома фазами без зовнішніх проявів, і окрема комірка захисту для нього не завжди потрібна.

Закрите виконання розраховано на підстанції системного оператора RTE, тобто на підстанції передавальної мережі Франції. Окрім живлення власних потреб, воно слугує для заземлення нейтралі мережі СН. Закритий тип розраховано на первинну напругу 10,5–20 кВ, випускається потужністю 250 кВА, з регулюванням від ±5 % до ±10 % і вторинною напругою 400 В. Схема обмоток у цьому разі підбирається так, щоб трансформатор створював штучну нейтраль на стороні СН, до якої під’єднують заземлювальний опір або реактор.

Встановлення зовнішнє, тому окреме приміщення на підстанції не потрібне. Трансформатор ставлять на відкритій частині підстанції поруч із комірками СН або силовим трансформатором, кабелем під’єднують до шин СН і до щита власних потреб. Конструкцію розраховано на роботу просто неба за перепадів температури та вологості, кліматичне виконання уточнюють під час замовлення.

Під час вибору ASV визначають потужність за сумарним навантаженням власних потреб із запасом на розвиток підстанції, первинну напругу за класом шин СН, потребу у функції TPC і, для підстанцій RTE, параметри заземлення нейтралі. Діапазон регулювання вибирають за очікуваними коливаннями напруги на шинах СН, щоб на щиті власних потреб напруга залишалася в допустимих межах. На підстанціях із двома силовими трансформаторами зазвичай ставлять два трансформатори власних потреб, по одному на кожну секцію шин СН, з автоматичним введенням резерву на стороні НН.

Документацію та докладні характеристики кожного виконання CAHORS надає на запит. Під час модернізації чинних підстанцій трансформатор ASV можна встановити замість старого трансформатора власних потреб, звіривши приєднувальні розміри, тип вводів і параметри захисту.

Технічні характеристики

Потужність100–250 кВА
Первинна напруга5–36 кВ (закритий тип — 10,5–20 кВ)
Вторинна напруга410 / 400 В
Виконаннявідкрите, відкрите з TPC, закрите (із заземленням нейтралі)
Встановленнязовнішнє

Заміна для

ТСН: ТМ-…/10, ТМГ-100/10…ТМГ-250/10, ТСЗ-…/10, ТМ-…/35

підбір за призначенням і основними параметрами, уточнюйте у менеджера
