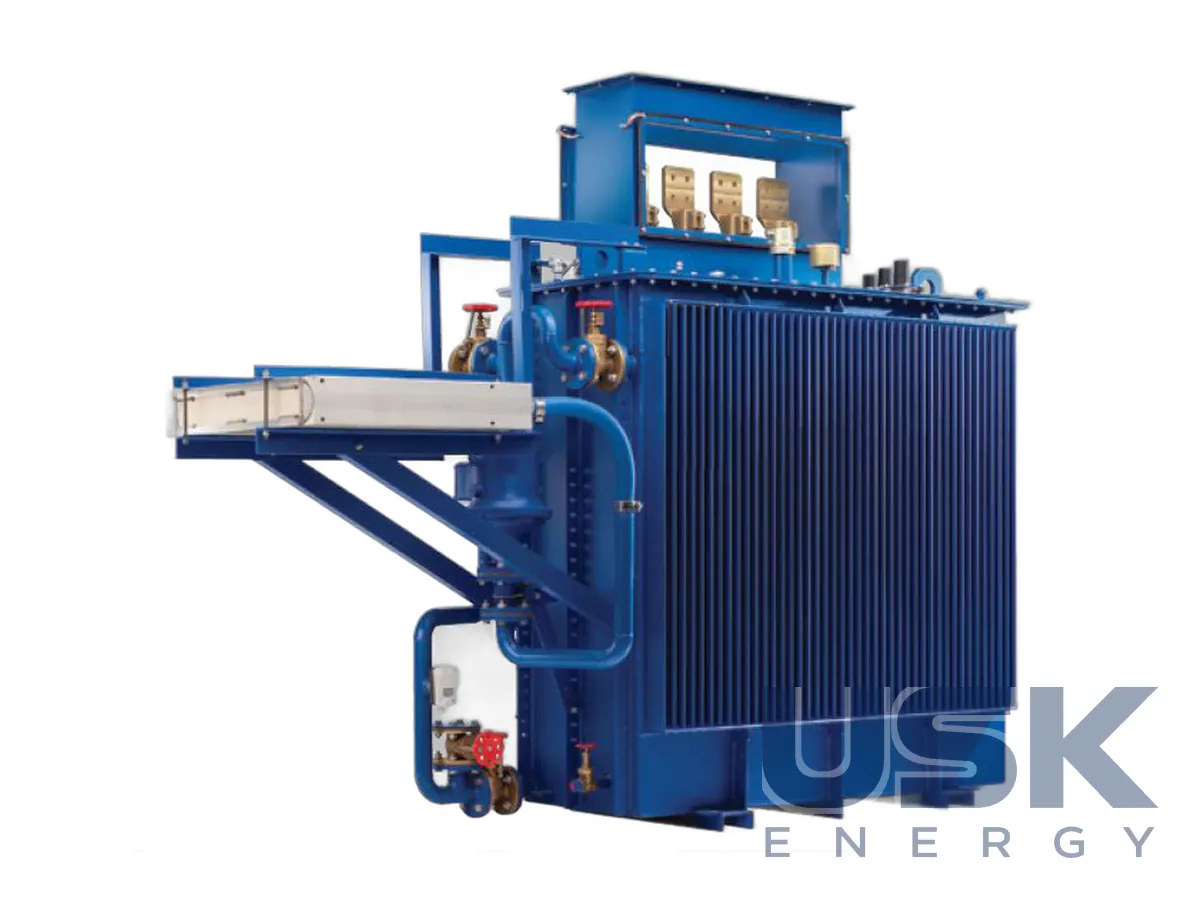

Bio-SLIM — розподільний трансформатор на біорозкладній рідині
Pauwels Bio-SLIM є компактним розподільним трансформатором до 30 МВА на напругу до 72 кВ з повністю біорозкладною ізоляційною рідиною. Його ставлять в екологічно чутливих місцях, зокрема на сонячних, наземних і морських вітрових електростанціях.
- Напруга
- до 72 кВ
- Потужність
- до 30 МВА
- Стандарти
- EN 50708, IEC, ANSI; виконання Eco та ATEX
- Ізоляція
- повністю біорозкладна рідина
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Pauwels Bio-SLIM поєднує компактну конструкцію серії SLIM з повністю біорозкладною ізоляційною рідиною, зберігаючи компактність базової серії. Такий трансформатор призначений для місць, де витік мінерального масла неприпустимий або потребує дорогих заходів захисту ґрунту і води. Виробник прямо називає сонячні, наземні та морські вітрові електростанції, а також інші екологічно чутливі зони. Межі параметрів ті самі, що й для розподільних трансформаторів Pauwels, до 72 кВ і до 30 МВА, виготовлення за EN 50708, IEC та ANSI, з виконаннями Eco та ATEX.
Інструкція Pauwels з монтажу та обслуговування рідинних розподільних трансформаторів охоплює машини до 10 МВА і 36 кВ та чотири типи рідин. Це мінеральне масло за IEC 60296, силіконова рідина за IEC 60836, синтетичний естер за IEC 61099 і натуральний, рослинний естер за IEC 62770. Такі трансформатори застосовують у розподільних мережах, для живлення легкої промисловості та в генераторних установках з підвищенням напруги. Трансформатори відвантажують готовими до монтажу, заповненими рідиною, з установленими або окремо доданими аксесуарами. Герметичні трансформатори з газовою подушкою або з повним заповненням не контактують з повітрям, тому під час перевезення морем чи залізницею не потребують додаткових заходів. Для трансформаторів з розширювачем вологу не пускають усередину, ставлячи ущільнення в дихальний клапан або глуху заглушку замість силікагелевого осушувача.
Зберігання бажано обмежити 1–2 тижнями. Якщо воно триває довше, встановлюють розширювач і осушувач, доливають рідину і тримають трансформатор у сухому провітрюваному приміщенні або під захисним чохлом без конденсату. Під час монтажу кабелі ВН підтримують у межах 50 см від штекерного вводу, і на перших 50 см кабель не згинають. Колір силікагелю в осушувачі має бути помаранчевим, безбарвний силікагель сушать або замінюють. Стан трансформатора під час зберігання контролюють, а про відхилення повідомляють виробника.
Кожен трансформатор перед відвантаженням проходить приймально-здавальні випробування за IEC 60076, покупцю видають протокол. Перед уведенням в експлуатацію рекомендовано перевірити ізоляцію мегаомметром на 2500 або 5000 В, провести перевірку цілісності з'єднань і обмоток та перевірити роботу допоміжного обладнання. Для паралельної роботи за IEC 60076-1 та IEC 60076-8 трансформатори повинні мати однакову групу з'єднань, однакову напругу короткого замикання з відхиленням не більше 10 % і однакові номінальні напруги, а співвідношення потужностей при тривалій паралельній роботі не має перевищувати 3:1. Інакше виникають зрівняльні струми, які можуть пошкодити трансформатор. Для короткочасної паралельної роботи під час перемикань відхилення від цих умов може бути допустимим, подробиці наведено в IEC 60076-8.
Відбір проб рідини виконують строго за IEC 60475 та IEC 60567. Регулярний аналіз проб показує стан рідини та ізоляції і допомагає вчасно планувати обслуговування трансформатора на СЕС чи ВЕС. Сервіс Pauwels доступний цілодобово.
Технічні характеристики
| Напруга | до 72 кВ |
|---|---|
| Потужність | до 30 МВА |
| Стандарти | EN 50708, IEC, ANSI; виконання Eco та ATEX |
| Ізоляція | повністю біорозкладна рідина |
| Застосування | СЕС, наземні та морські ВЕС, екологічно чутливі зони |
Заміна для
ТМГ-250/10, ТМГ-400/10, ТМГ-630/10, ТМГ-1000/10, ТМГ-1600/10, ТМГ-2500/10; ТМ-…/10, ТМЗ-…/10; на біорозкладній рідині серійно не випускаються
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Bio-SLIM — розподільний трансформатор на біорозкладній рідині. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка рідина використовується в Bio-SLIM?
Трансформатор заповнений повністю біорозкладною ізоляційною рідиною.
Для яких об'єктів підходить Bio-SLIM?
Для СЕС, наземних і морських ВЕС та інших екологічно чутливих зон.
Яка потужність і напруга трансформатора?
Bio-SLIM випускається потужністю до 30 МВА на напругу до 72 кВ.
