SOIT — підвищувальний трансформатор у рідкому діелектрику для СЕС
Спеціальні трансформатори

SOIT — підвищувальний трансформатор у рідкому діелектрику для СЕС

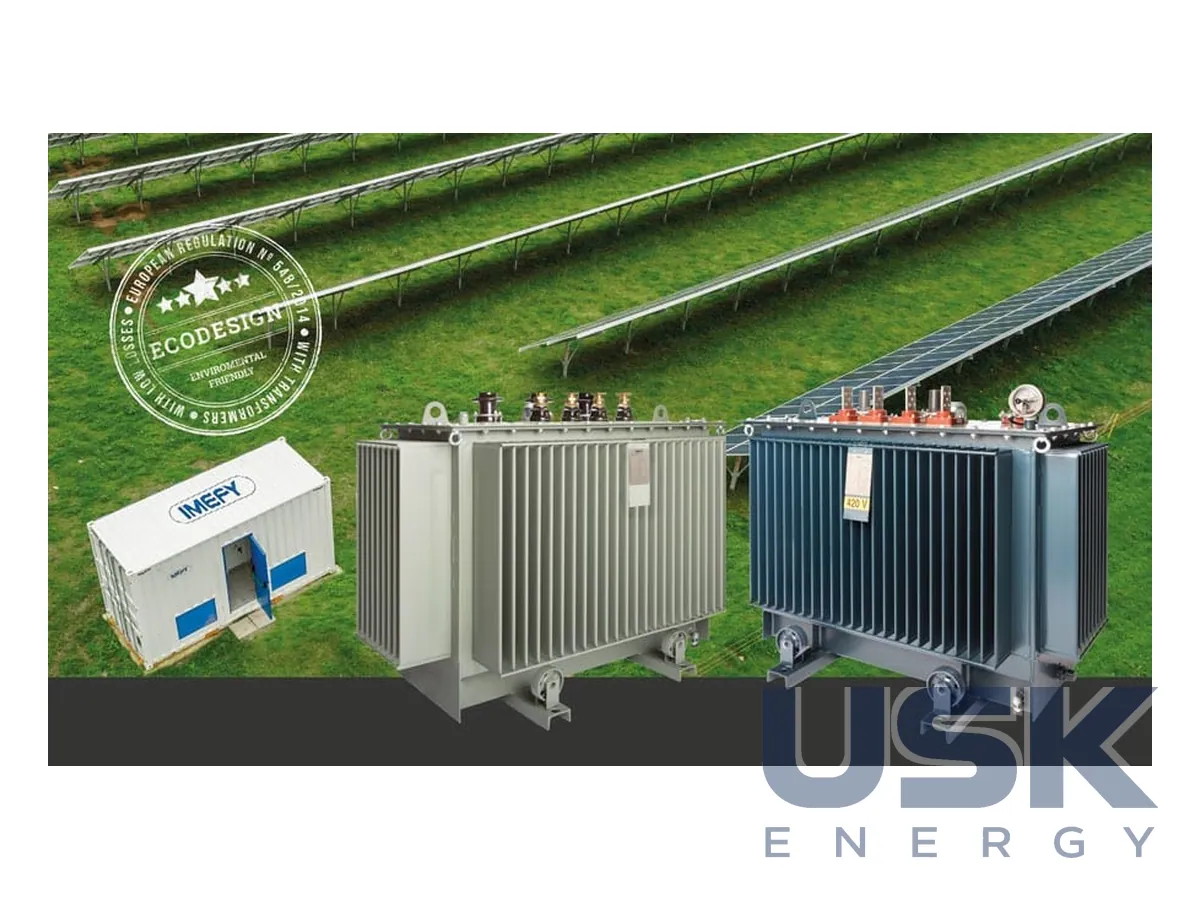

IMEFY SOIT — підвищувальний трифазний трансформатор у рідкому діелектрику для приєднання інверторів СЕС до мережі СН. Заземлений електростатичний екран між обмотками НН і ВН зменшує взаємний вплив інвертора та мережі.

Призначення
підвищувальний трифазний трансформатор для фотоелектричних станцій
Ізоляційна рідина
масло, синтетичні та натуральні ефіри
Особливість
заземлений електростатичний екран між обмотками НН і ВН (Al або Cu)
Енергоефективність
EU Ecodesign
Запросити цінуНаписати на sales@usk.ua

Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.

Опис

IMEFY SOIT — підвищувальні трифазні трансформатори в рідкому діелектрику, створені спеціально для фотоелектричних станцій. Трансформатор приймає напругу НН від інверторів СЕС і видає її в мережу СН. Модель вперше показала польська філія IMEFY Polska на галузевій виставці Energetab, і фахівці звернули увагу саме на захист електроніки інверторів. Трансформатори випускаються відповідно до європейських вимог EU Ecodesign щодо втрат, тому підходять для проєктів, які фінансуються або приймаються за правилами ЄС.

Головна відмінність SOIT від звичайного розподільного трансформатора полягає в заземленому електростатичному екрані між обмотками НН і ВН. Екран виготовляють з алюмінію або міді. Він зменшує передачу високочастотних завад від інвертора в мережу і водночас перенапруг з боку ВН на інвертор. За даними виробника, екран пом'якшує вплив боку ВН і захищає електронні пристрої, приєднані до НН. Для СЕС це важливо, бо інвертори генерують завади в широкій смузі частот, а напівпровідникові ключі чутливі до імпульсних перенапруг із мережі.

У матеріалах IMEFY екран описаний як елемент, який можна встановити за бажанням замовника. Тому під час запиту варто прямо вказувати, що трансформатор потрібен з екраном, і уточнювати матеріал екрана, алюміній чи мідь. Без екрана SOIT залишається підвищувальним трансформатором для СЕС з тими самими ізоляційними рідинами та рівнем втрат, але без додаткового захисту інверторів від імпульсів із мережі.

Бак заповнюється маслом, синтетичними або натуральними (рослинними) ефірами. Ефіри мають вищу температуру займання, ніж мінеральне масло, і швидше розкладаються в довкіллі, тому їх часто обирають для СЕС на сільськогосподарських землях і поблизу водойм. Конструкція трифазна, тобто один трансформатор обслуговує групу інверторів або центральний інвертор станції.

Під час підбору SOIT для конкретної СЕС виробнику передають потужність інверторного блоку, напругу НН на виході інверторів, напругу мережі СН, кількість обмоток НН і схему з'єднання. Окремо узгоджуються тип ізоляційної рідини, наявність і матеріал електростатичного екрана, умови встановлення та вимоги мережевого оператора до приєднання. За цими даними IMEFY розраховує трансформатор під профіль генерації станції, у якій навантаження змінюється разом з освітленістю протягом дня.

Для проєктувальника СЕС вибір трансформатора з екраном впливає і на решту схеми. Екран не замінює обмежувачі перенапруг на боці СН і фільтри інвертора, але зменшує ємнісний зв'язок між обмотками, через який імпульси з мережі потрапляють на бік НН. Заземлення екрана виконується на загальний контур заземлення станції, тому під час проєктування ТП слід передбачити окремий вивід екрана і його приєднання. Такий підхід дає змогу зберегти інвертори при грозових і комутаційних перенапругах у мережі СН, які на СЕС у відкритій місцевості трапляються регулярно.

Технічні характеристики

Призначенняпідвищувальний трифазний трансформатор для фотоелектричних станцій
Ізоляційна рідинамасло, синтетичні та натуральні ефіри
Особливістьзаземлений електростатичний екран між обмотками НН і ВН (Al або Cu)
ЕнергоефективністьEU Ecodesign

Заміна для

ТМГ-1000/10…ТМГ-2500/10, ТМГ-…/35, ТМН-4000/35, ТМН-6300/35 (для СЕС/ВЕС/СНЕ — загальний тип)

підбір за призначенням і основними параметрами, уточнюйте у менеджера

Запит ціни та строку поставки

SOIT — підвищувальний трансформатор у рідкому діелектрику для СЕС. Відповідаємо протягом робочого дня.

Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.

Коди для митного оформлення

УКТ ЗЕД (Україна)8504 21 00 00 (масляні, ≤650 кВА)
8504 22 10 00 (масляні, 650–1600 кВА)
8504 22 90 00 (масляні, 1600–10000 кВА)
8504 23 00 00 (масляні, >10 МВА)
HS, 6 знаків8504 22
CN (ЄС)8504 21 00 (масляні, ≤650 кВА)
8504 22 10 (масляні, 650–1600 кВА)
8504 22 90 (масляні, 1600–10000 кВА)
8504 23 00 (масляні, >10 МВА)
HTSUS (США)8504 21 00 20 (масляні, ≤50 кВА)
8504 21 00 40 (масляні, 50–100 кВА)
8504 21 00 60 (масляні, 100–500 кВА)
8504 21 00 80 (масляні, 500–650 кВА)
8504 22 00 40 (масляні, 650–2500 кВА)
8504 22 00 80 (масляні, 2500–10000 кВА)
8504 23 00 41 (масляні, 10–60 МВА)
8504 23 00 45 (масляні, 60–100 МВА)
8504 23 00 80 (масляні, >100 МВА)
Митний тариф КНР8504 21 00 00 (масляні, ≤650 кВА)
8504 22 00 00 (масляні, 650–10000 кВА)
8504 23 11 00 (масляні, 10–220 МВА)
8504 23 12 00 (масляні, 220–330 МВА)
8504 23 13 00 (масляні, 330–400 МВА)
8504 23 21 00 (масляні, 400–500 МВА)
8504 23 29 00 (масляні, ≥500 МВА)

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді

Навіщо в трансформаторі електростатичний екран?

Заземлений екран між обмотками НН і ВН зменшує передачу високочастотних завад від інвертора в мережу і перенапруг з боку ВН на інвертор.

З якого матеріалу виготовляють екран?

З алюмінію або міді.

Якими рідинами заповнюється SOIT?

Маслом, синтетичними або натуральними ефірами, втрати відповідають EU Ecodesign.
