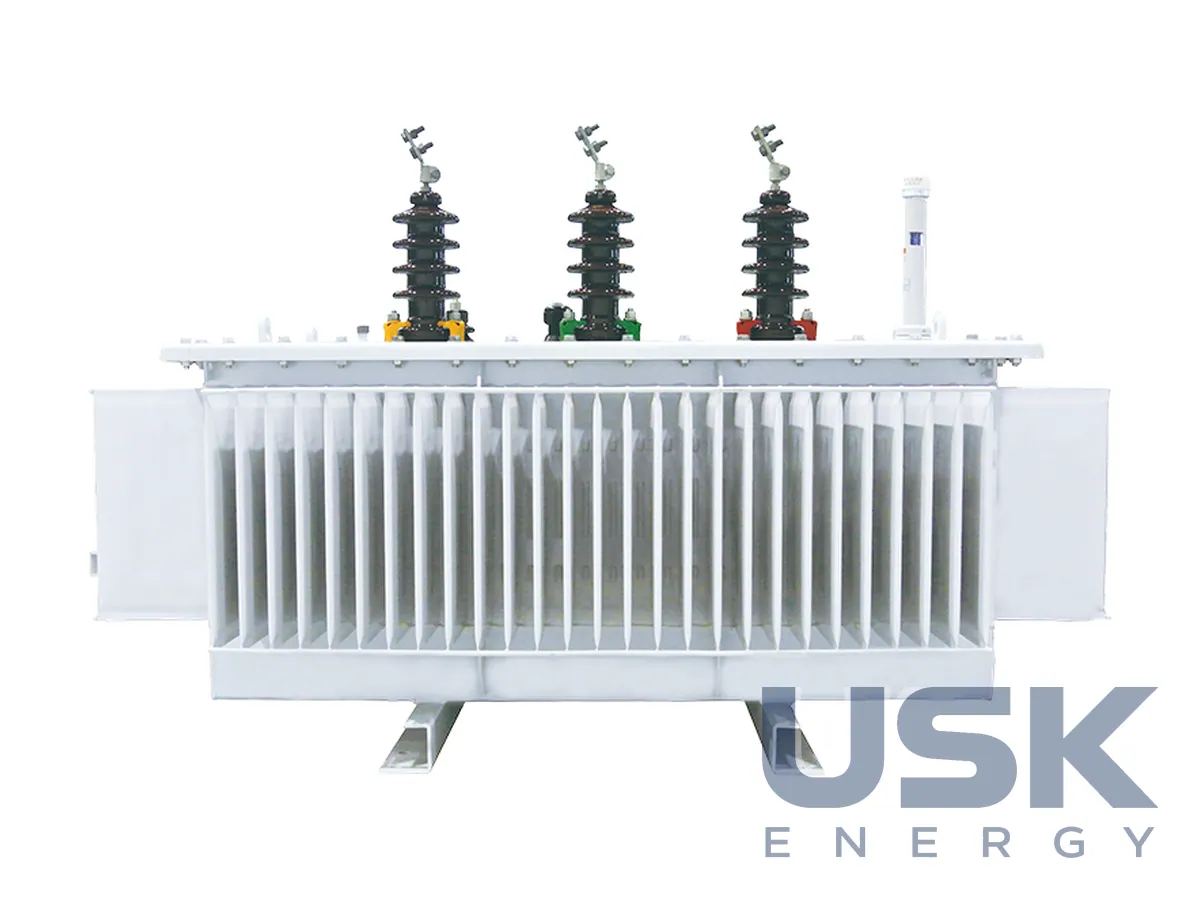

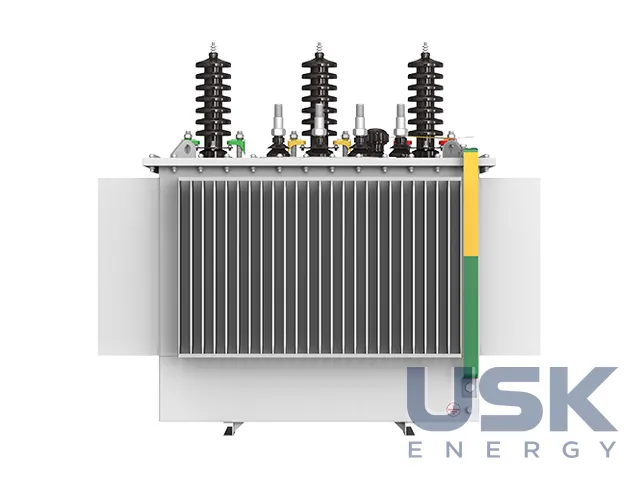

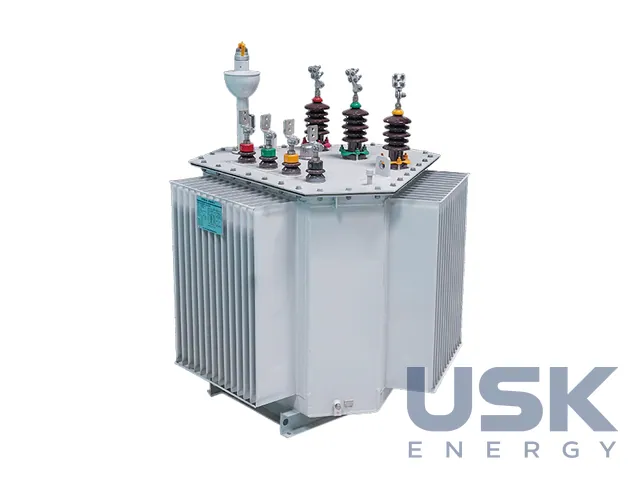

S20 / S22 / SBH25 — оливні розподільні трансформатори 10 кВ (шихтовані, просторові, аморфні, «розумні»)
TBEA S20, S22 і SBH25 — оливні розподільні трансформатори 10/0,4 кВ першого класу енергоефективності потужністю 200–630 кВА. Серії мають шихтований, просторовий витий або аморфний магнітопровід, є «розумне» виконання з датчиками.
- Серії
- S13, S20, S22 (шихтований магнітопровід); S22-M·RL (просторовий стрижневий); SBH25-M·RL (аморфний, РПН); S20-M·ZN («розумний»)
- Напруга
- (10 ±2×2,5 %)/0,4 кВ, Dyn11
- Потужності (приклади)
- 200, 400, 630 кВА
- Втрати S22-M-630
- ХХ ≤460 Вт, КЗ ≤4460 Вт
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Оливні розподільні трансформатори TBEA на 10/0,4 кВ ставлять у міських і сільських розподільних мережах. Усі серії належать до першого, найвищого класу енергоефективності за китайськими нормами. Напруга (10 ±2×2,5 %)/0,4 кВ, група Dyn11, охолодження природне оливне (ONAN), ізоляція LI75 AC35 кВ. Типові потужності в ряду 200, 400 і 630 кВА, шум 45–48 дБ(А) залежно від виконання.
Базові S13, S20 і S22 мають шихтований магнітопровід і герметичний бак. У S22-M-630/10 на 630 кВА втрати холостого ходу до 460 Вт, втрати КЗ до 4460 Вт, напруга КЗ 4 %, шум 48 дБ(А). Апарати мало чутливі до гармонік, працюють тихо, активну частину не піднімають, обслуговування не потрібне.
У S22-M·RL магнітопровід просторовий, тригранний витий. Трифазна магнітна система симетрична, без стиків і повітряних зазорів, тому втрати й струм холостого ходу, шум і поля розсіювання нижчі, а стійкість до КЗ і гармонік вища. S22-M·RL-400/10 на 400 кВА має втрати ХХ до 330 Вт і КЗ до 3250 Вт, виробник рекомендує його для заміни застарілих трансформаторів.
Аморфні серії SZBH13, SZBH21 і SBH25 поєднують просторовий витий магнітопровід з аморфного сплаву з широкодіапазонним РПН і підтягують якість напруги в мережах 0,4 кВ. За даними TBEA, таке поєднання технологій у трансформаторі цього класу енергоефективності застосовано вперше. SBH25-M·RL-200/10 на 200 кВА має втрати ХХ до 120 Вт, КЗ до 2330 Вт, шум 45 дБ(А), пристрій регулювання з інтелектуальним контролем зручний в обслуговуванні.
«Розумний» S20-M·ZN-400/10 оснащено датчиками напруги, струму, температури оливи й довкілля, тиску, вологовмісту оливи та водню. ПЗ зберігає, показує й аналізує дані, передає їх у цифровому вигляді, видає сигналізацію й самодіагностику несправностей. Втрати ХХ до 370 Вт, КЗ до 3615 Вт. Трансформатори ряду працюють у розподільних мережах, КТП, на станціях ВДЕ, промислових і комунальних об'єктах.
Технічні характеристики
| Серії | S13, S20, S22 (шихтований магнітопровід); S22-M·RL (просторовий стрижневий); SBH25-M·RL (аморфний, РПН); S20-M·ZN («розумний») |
|---|---|
| Напруга | (10 ±2×2,5 %)/0,4 кВ, Dyn11 |
| Потужності (приклади) | 200, 400, 630 кВА |
| Втрати S22-M-630 | ХХ ≤460 Вт, КЗ ≤4460 Вт |
| Втрати S22-M·RL-400 | ХХ ≤330 Вт, КЗ ≤3250 Вт |
| Втрати SBH25-M·RL-200 | ХХ ≤120 Вт, КЗ ≤2330 Вт |
| Шум | 45–48 дБ(А) |
| Виконання | герметичне, ONAN, без розкриття активної частини |
Заміна для
ТМГ-250/10, ТМГ-400/10, ТМГ-630/10, ТМГ-1000/10, ТМГ-1600/10, ТМГ-2500/10; ТМ-…/10, ТМЗ-…/10; енергоефективні ТМГ11, ТМГ12
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
S20 / S22 / SBH25 — оливні розподільні трансформатори 10 кВ (шихтовані, просторові, аморфні, «розумні»). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (≤650 кВА) 8504 22 10 00 (650–1600 кВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (≤650 кВА) 8504 22 10 (650–1600 кВА) |
| HTSUS (США) | 8504 21 00 00 8504 22 00 40 |
| Митний тариф КНР | 8504 21 00 00 8504 22 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які втрати має S22-M-630/10?
Втрати холостого ходу до 460 Вт, втрати КЗ до 4460 Вт. Напруга КЗ 4 %, шум 48 дБ(А).
Чим вигідний просторовий витий магнітопровід S22-M·RL?
Магнітна система симетрична, без стиків і зазорів, тому втрати й шум нижчі. S22-M·RL-400/10 на 400 кВА має втрати ХХ до 330 Вт і КЗ до 3250 Вт.
Що контролює «розумний» трансформатор S20-M·ZN-400/10?
Напругу, струм, температуру оливи й довкілля, тиск, вологовміст оливи та водень. Втрати ХХ до 370 Вт, КЗ до 3615 Вт.
