Трансформатори розподільчі оливні до 3,15 МВА, 36 кВ
Оливні розподільчі трансформатори Rauscher & Stoecklin потужністю до 3150 кВА на напругу до 36 кВ. Завод у Швейцарії випускає машини до 2500 кВА і 36 кВ, завод у Польщі — до 3150 кВА і 24 кВ. Призначені для мереж середньої напруги, трансформаторних підстанцій, об'єктів ВДЕ та промисловості.
- Потужність
- до 2500 кВА (завод у Швейцарії), до 3150 кВА (завод у Польщі)
- Напруга
- до 36 кВ (Швейцарія), до 24 кВ (Польща)
- Виконання
- герметичні та з вільним диханням (розширювач)
- Втрати
- за ЄС 548/2014 (Ecodesign Tier 2)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Оливні розподільчі трансформатори Rauscher & Stoecklin виготовляються на заводах групи R&S у Швейцарії та Польщі. Швейцарський майданчик випускає розподільчі та спеціальні трансформатори потужністю 100–2500 кВА з найбільшою номінальною напругою 36 кВ, польський робить стандартні оливні трансформатори до 3150 кВА на напругу до 24 кВ. Трансформатори працюють у розподільних мережах і на трансформаторних підстанціях, на водопровідних станціях, у промисловості й на транспорті, а також на об'єктах ВДЕ. Гарантований строк служби становить не менше 10 років.
Конструкцію вибирають під умови підстанції. Варіант з вільним диханням має розширювач, герметичний обходиться без нього і підходить для встановлення майже в будь-яку наявну підстанцію, зокрема в сильно забрудненому середовищі. Бак гофрований, з холоднокатаної стрічкової сталі з посиленим піддоном. Усе тепло втрат відводиться з поверхні бака в навколишнє повітря, охолодження природне ONAN. Кришка відігнута по довгих сторонах для жорсткості й кріпиться до бака на болтах. Ходові ролики розраховані на переміщення вздовж і впоперек. Коефіцієнт стрункості здебільшого менший за 2, тому в багатьох випадках додаткові заходи щодо сейсмостійкості не потрібні.
Втрати нормуються регламентом ЄС 548/2014 за рівнем Ecodesign Tier 2. Серія ECO++ вже зараз виконує вимоги 2021 року і при цьому лишається компактною, втрати відповідають ряду A0-10/Ak або нижче, потужності 100–2500 кВА, 50 Гц. Табличні значення втрат виробник наводить для напруги 16,8 ±2×2,5 % / 0,42 кВ, інші напруги та потужності розраховують на запит. Вводи ВН виконуються за EN 50180 для внутрішнього або зовнішнього встановлення, зокрема штекерні під приєднання із зовнішнім конусом. На боці НН стоять порцелянові вводи за EN 50386 з плоскою контактною пластиною або без неї. Для навантажень з несинусоїдним струмом на замовлення посилюють міжшарову ізоляцію та ставлять заземлений екран між обмотками НН і ВН.
Бак заповнюють мінеральною оливою або біорозкладною рідиною Nynas Bio 300X. Посібник з експлуатації згадує й інші спеціальні рідини, наприклад MIDEL 7131 або біооливи на основі натуральних естерів. Там, де діють підвищені вимоги до захисту водойм, трансформатор комплектують вбудованим або окремим оливоприймачем. Стандартне виконання розраховане на перевищення температури міді до 65 K і верхніх шарів оливи до 60 K при висоті встановлення до 1000 м над рівнем моря. Кожен трансформатор проходить випробування за внутрішньою програмою R&S, побудованою на чинній редакції EN 60076. У програмі є й регульовані розподільчі трансформатори з РПН на боці ВН потужністю 400–1000 кВА для мереж 1–36 кВ.
Rauscher & Stoecklin працює з 1919 року і входить до R&S Group разом із Tesar, ZREW і Kyte Powertech. Якщо рідинний трансформатор на об'єкті небажаний, група пропонує литі сухі машини Tesar, а для мереж з малим навантаженням у заводу є трансформатори з аморфним осердям. Опції, напруги та потужності поза каталогом погоджують у технічному завданні.
Технічні характеристики
| Потужність | до 2500 кВА (завод у Швейцарії), до 3150 кВА (завод у Польщі) |
|---|---|
| Напруга | до 36 кВ (Швейцарія), до 24 кВ (Польща) |
| Виконання | герметичні та з вільним диханням (розширювач) |
| Втрати | за ЄС 548/2014 (Ecodesign Tier 2) |
| Рідина | мінеральна олива або біорозкладна Nynas Bio 300X |

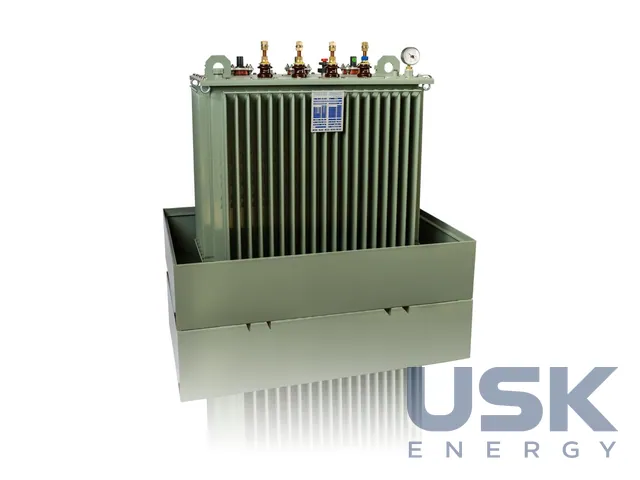

| Опції | вбудований або окремий оливоприймач |
Заміна для
ТМГ-250/10, ТМГ-400/10, ТМГ-630/10, ТМГ-1000/10, ТМГ-1600/10, ТМГ-2500/10; ТМ-…/10, ТМЗ-…/10; ТМГ-…/35, ТМ-2500/35
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Трансформатори розподільчі оливні до 3,15 МВА, 36 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність і напруга трансформаторів?
Швейцарський завод випускає трансформатори до 2500 кВА на напругу до 36 кВ. Польський завод робить машини до 3150 кВА, але на напругу до 24 кВ.
Якою рідиною можна заповнити трансформатор замість мінеральної оливи?
Доступна біорозкладна рідина Nynas Bio 300X. Базовий варіант заповнюють мінеральною оливою.
Яким вимогам щодо втрат відповідають трансформатори?
Втрати відповідають регламенту ЄС 548/2014 рівня Ecodesign Tier 2.
