ECOTAP VPD — РПН для регульованих розподільних трансформаторів до 40,5 кВ
Компактний резисторний РПН Reinhausen ECOTAP VPD для розподільних трансформаторів із регулюванням напруги під навантаженням (VRDT) з Um до 40,5 кВ. Працює в мережах 10–35 кВ, де до трансформатора підключають СЕС, ВЕС і промислових споживачів.
- Найбільша робоча напруга Um
- 24 / 36 / 40,5 кВ (VPD III); 1ф VPD I і SPD — до 24–26 кВ
- Номінальний прохідний струм
- 30 А і 100 А (VPD III); 15 А (SPD)
- Кількість положень
- 9 або 17
- Виконання
- трифазний VPD III, однофазний VPD I / SPD для стовпових і pad-mount трансформаторів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

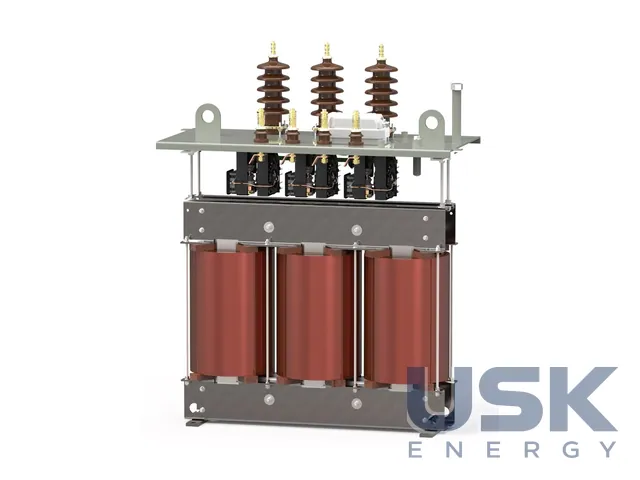

ECOTAP VPD перетворює звичайний розподільчий трансформатор на регульований, так званий VRDT, з перемиканням відгалужень під навантаженням. Потреба в цьому виникає в мережах 10–35 кВ, куди підключають СЕС, ВЕС і великих промислових споживачів, бо напруга на стороні низької напруги там змінюється протягом доби значно сильніше, ніж розраховано для трансформатора з ПБВ. Ідея виробника полягає в тому, щоб регулювання під навантаженням стало таким же простим у виробництві та експлуатації, як і звичайний перемикач без збудження.

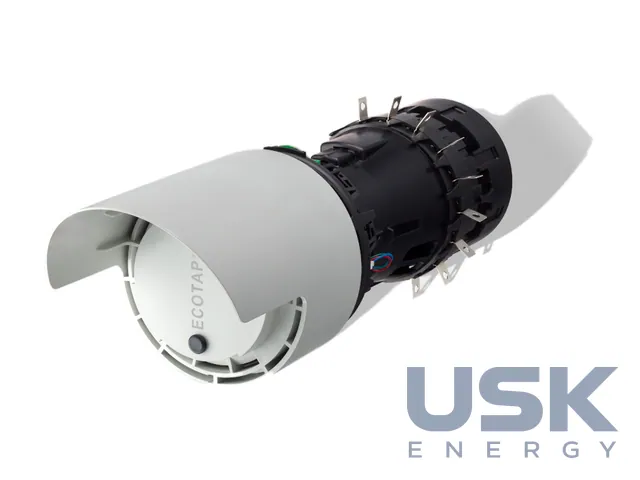

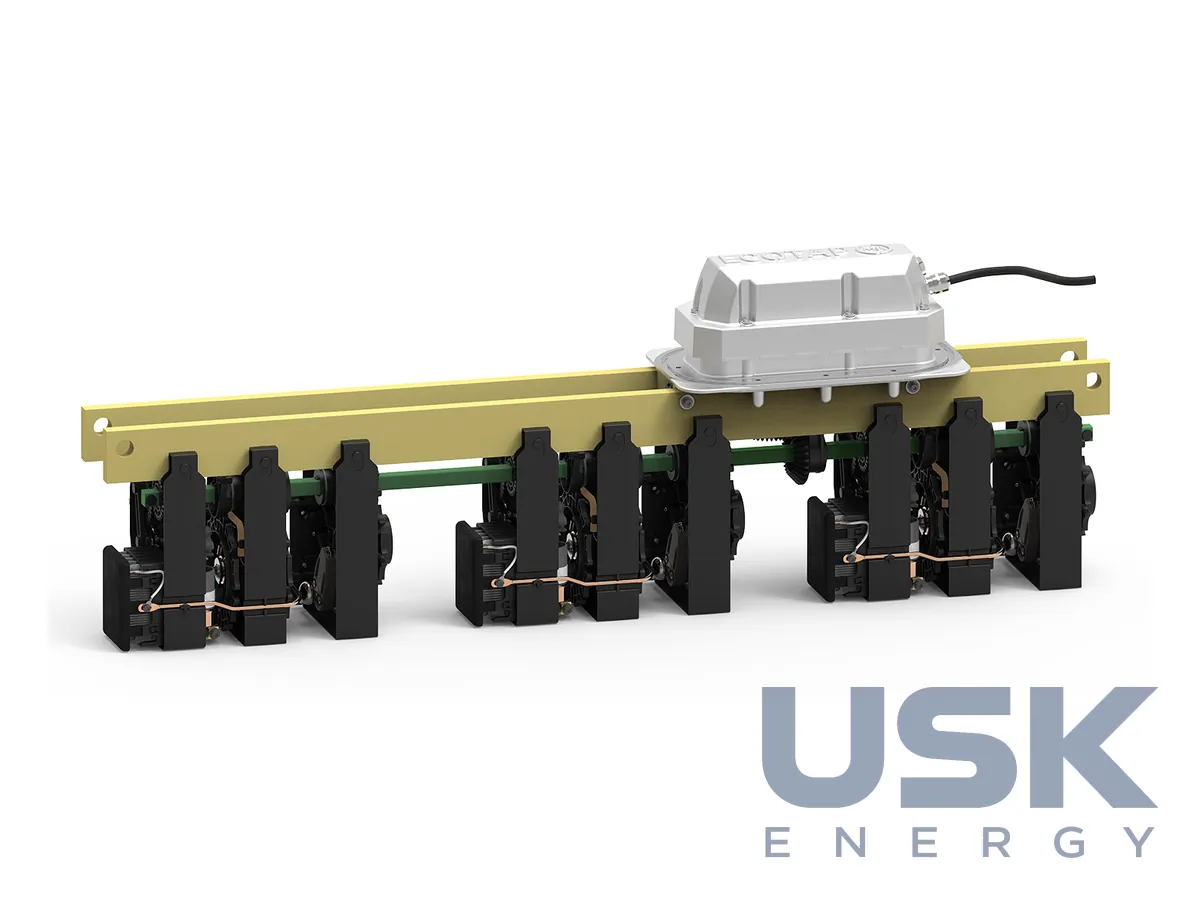

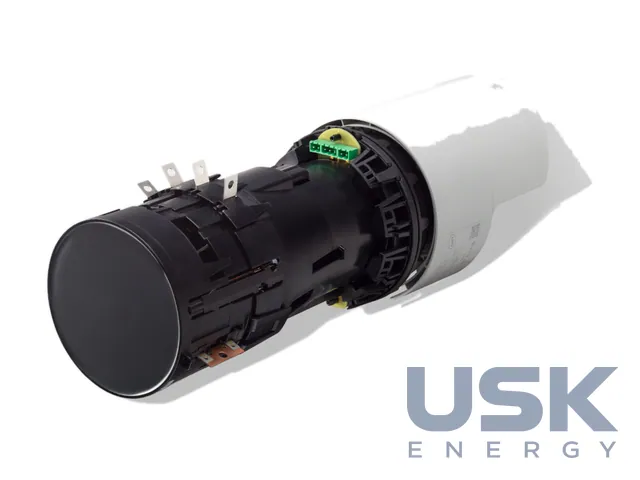

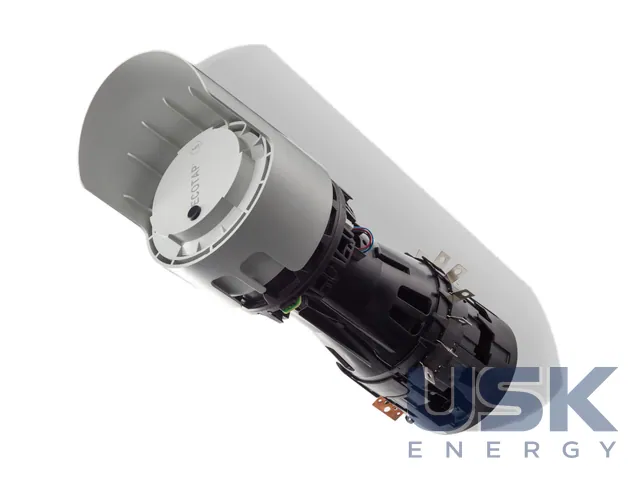

Трифазне виконання VPD III розраховане на Um 24, 36 або 40,5 кВ і прохідний струм 30 А або 100 А. Однофазні VPD I та SPD ставлять на стовпові та pad-mount трансформатори, їхня напруга до 24–26 кВ, струм SPD 15 А. Кількість положень 9 або 17, і вже дев'ять ступенів дають широкий діапазон регулювання. Перемикання відбувається у вакуумних камерах через перехідний резистор, швидко і без збільшення втрат трансформатора. Пристрій витримує до 20 перемикань за хвилину, тож встигає за швидкими змінами в мережі. Якщо живлення зникає посеред перемикання, акумулятор енергії доводить операцію до кінця. Трубчасті контакти під'єднують до відводів швидко, а перемикач працює і в рослинних оливах типу ENVIROTEMP FR3 чи MIDEL eN. Обслуговування не потрібне протягом строку служби трансформатора, а ресурс РПН дорівнює ресурсу самої машини.

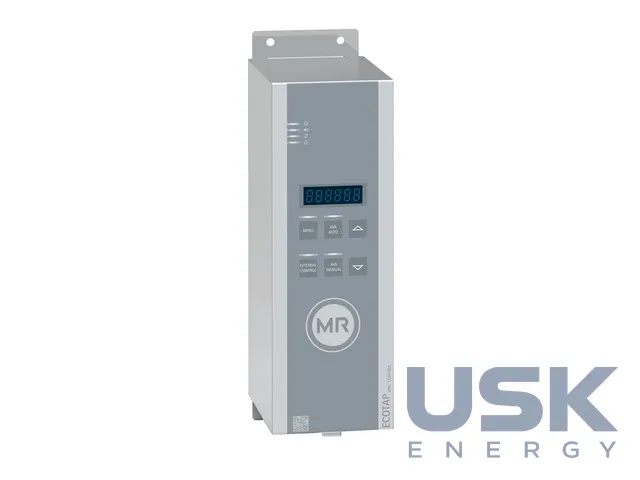

Регулювання автономне автоматичне, з інтерфейсом зв'язку. Блок керування має ширину 10 см і висоту 35 см, працює при температурі від -25 °C до +70 °C і витримує електричні завади до 4 кВ. Для зовнішнього встановлення передбачено ступінь захисту IP66. Режими автоматичний з однофазним регулюванням напруги та ручний, параметри задають прямо на блоці без комп'ютера, стан видно на дисплеї. По Modbus RTU можна прочитати стан і виміряні значення, змінити налаштування та подати команду на перемикання. Серед параметрів є блокування за напругою, цільове положення при зникненні живлення та захист паролем, а друга смуга нечутливості завжди ширша за першу щонайменше на 0,5%.
Розширення CONTROL PRO додає телемеханіку за IEC 61850, DNP3 і MODBUS TCP, трифазне вимірювання напруги та струму, алгоритми регулювання за кривими залежно від потужності та збереження показників якості електроенергії. Варіант з додатковим вимірюванням струму регулює напругу з урахуванням активної потужності і зберігає 10-хвилинні середні значення, мінімуми та максимуми. Візуалізація вебова, доступ за ролями, оновлення прошивки через Ethernet або USB.
Введення в роботу описано покроково. Після ввімкнення трансформатора перевіряють стан VPD, виконують автоматичне юстування приводу, потім ручний калібрувальний прогін з тестовими колами і переводять блок у робочий режим. Пристрій відповідає вимогам директиви ЄС з екодизайну 2021.
Технічні характеристики
| Найбільша робоча напруга Um | 24 / 36 / 40,5 кВ (VPD III); 1ф VPD I і SPD — до 24–26 кВ |
|---|---|
| Номінальний прохідний струм | 30 А і 100 А (VPD III); 15 А (SPD) |
| Кількість положень | 9 або 17 |
| Виконання | трифазний VPD III, однофазний VPD I / SPD для стовпових і pad-mount трансформаторів |
| Регулювання | автономне автоматичне, з інтерфейсом зв’язку |
| Обслуговування | не потрібне протягом строку служби трансформатора |
Заміна для
ТМГ-250/10…ТМГ-2500/10 (з ПБВ); з РПН — ТМН-…/35; розподільного 10/0,4 кВ з РПН прямого аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
ECOTAP VPD — РПН для регульованих розподільних трансформаторів до 40,5 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначений ECOTAP VPD?
Для розподільних мереж 10–35 кВ, зокрема з підключенням СЕС, ВЕС і промислових споживачів. Трифазний VPD III має Um 24, 36 або 40,5 кВ.
Чи є однофазне виконання для стовпових трансформаторів?
Так, VPD I і SPD для стовпових і pad-mount трансформаторів, напруга до 24–26 кВ. Струм SPD 15 А.
Чи потребує РПН обслуговування?
Ні, обслуговування не потрібне протягом строку служби трансформатора. Регулювання автономне, 9 або 17 положень.
