Трансформатори для СЕС, ВЕС і систем накопичення енергії
Спеціальні трансформатори

Трансформатори для СЕС, ВЕС і систем накопичення енергії

Pauwels виготовляє розподільні трансформатори спеціального виконання для підключення сонячних і вітрових електростанцій та систем накопичення енергії до мережі. Потужність до 30 МВА, напруга до 72 кВ. Компанія має понад двадцятирічний досвід постачання трансформаторів для ВДЕ.

Напруга
до 72 кВ
Потужність
до 30 МВА
Стандарти
EN 50708, IEC, ANSI; виконання Eco та ATEX
Ізоляція
масло, рідина класу K або біорозкладна рідина
Запросити цінуНаписати на sales@usk.ua

Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.

Опис

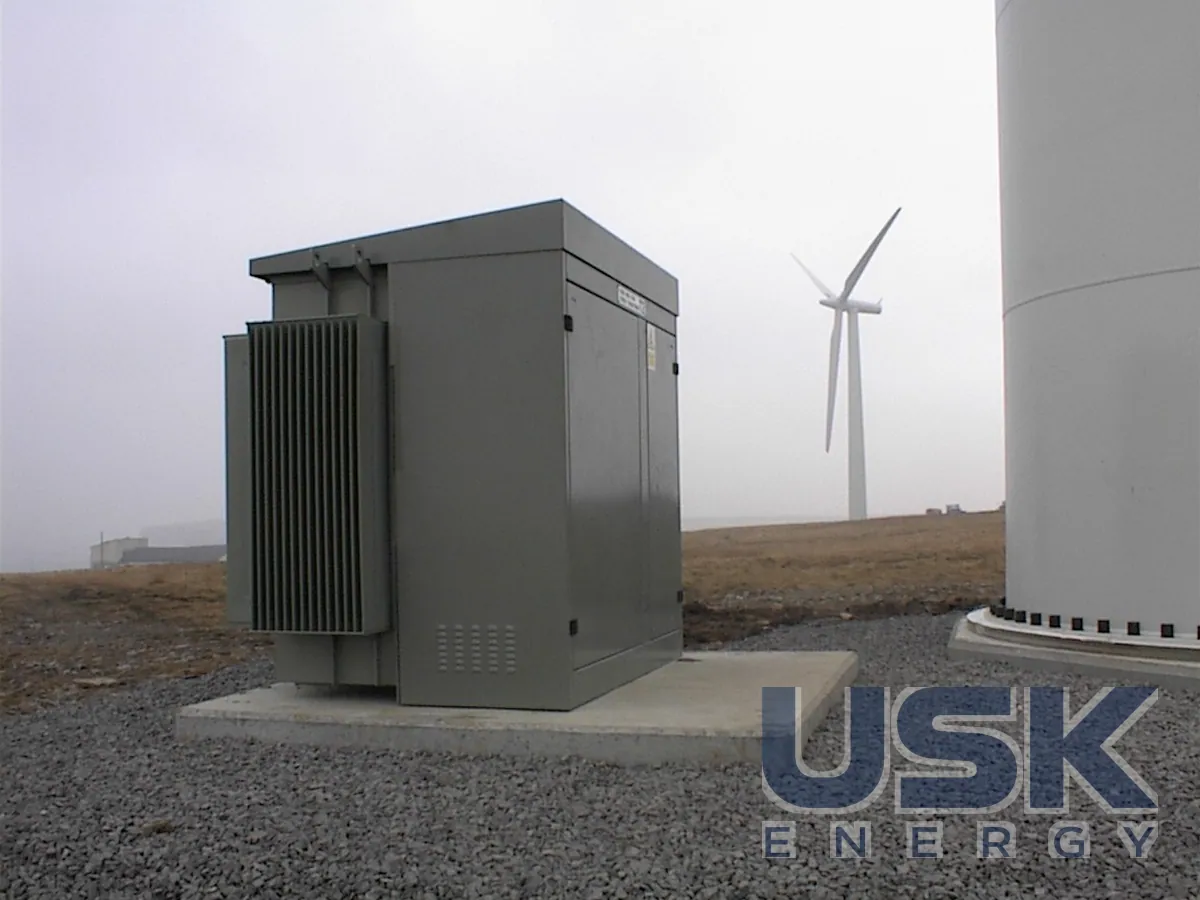

Трансформатори Pauwels для СЕС, ВЕС і систем накопичення енергії належать до спеціальних розподільних трансформаторів заводу. Їх завдання полягає в тому, щоб приєднати генерацію або накопичувач до мережі середньої напруги, тобто підвищити напругу інверторів чи генераторів до рівня мережі. Компанія має понад двадцятирічний досвід постачання трансформаторів для ВДЕ, а в екологічній політиці Pauwels прямо називає себе партнером вітрової енергетики. Межі параметрів ті самі, що й для розподільної програми, до 72 кВ і до 30 МВА.

Головна відмінність таких трансформаторів від мережевих полягає в режимі роботи та місці встановлення. Сонячна станція видає потужність лише вдень і з різкими змінами, вітрова працює зі змінним навантаженням, а система накопичення енергії то заряджається, то розряджається. Трансформатор часто стоїть у контейнері, у модульній підстанції або біля вітроагрегату, де мало місця і де вимоги до пожежної та екологічної безпеки вищі, ніж на звичайній мережевій підстанції. Тому параметри обмоток, схему з'єднання та конструкцію підбирають під конкретний проєкт. Для BESS додатково враховують двонаправлений потік потужності, бо трансформатор працює і на заряд, і на розряд накопичувача.

Ізоляцію обирають під умови об'єкта, і тут Pauwels пропонує три варіанти. Мінеральне масло лишається базовим варіантом для відкритих майданчиків. Рідина класу K з високою температурою займання застосовується в компактних трансформаторах SLIM, що менші, легші і краще витримують перевантаження. Повністю біорозкладна рідина використовується в Bio-SLIM для екологічно чутливих зон, зокрема на сонячних, наземних і морських вітрових електростанціях, де витік масла в ґрунт або воду неприпустимий. Усі три варіанти виготовляються на одній виробничій базі, тому різниця між ними полягає насамперед у рідині та габаритах.

Спеціальні трансформатори Pauwels з'являються як результат постійної розробки продукту під вимоги замовників. Водночас їх проєктують так, щоб виготовляти стандартними виробничими методами з мінімальними змінами процесу. Для проєкту ВДЕ це означає нестандартні параметри під інвертор чи накопичувач без переходу на повністю індивідуальну машину. Виготовлення ведеться за EN 50708, IEC та ANSI, доступні виконання Eco з вимогами до втрат і виконання ATEX для вибухонебезпечних зон. Виконання Eco цікаве для ВДЕ, бо станція працює десятиліттями і втрати в трансформаторі прямо зменшують її виробіток.

Для девелопера СЕС, ВЕС або BESS вибір трансформатора починається з даних інвертора чи генератора, напруги мережі в точці приєднання і графіка навантаження. Окремо задають тип рідини, умови розміщення, вимоги до пожежної безпеки та охорони довкілля. Якщо об'єкт морський або екологічно чутливий, доцільно розглядати Bio-SLIM, якщо трансформатор стоїть у тісному контейнері чи будівлі, то SLIM на рідині класу K. Для великих станцій, де потужність виходить за межі розподільного діапазону, Pauwels випускає силові та блочні трансформатори. Так одна поставка може охопити і трансформатори біля інверторів, і головний трансформатор видачі потужності станції.

Технічні характеристики

Напругадо 72 кВ
Потужністьдо 30 МВА
СтандартиEN 50708, IEC, ANSI; виконання Eco та ATEX
Ізоляціямасло, рідина класу K або біорозкладна рідина
ЗастосуванняСЕС, ВЕС, BESS

Заміна для

ТМГ-1000/10…ТМГ-2500/10, ТМГ-…/35, ТМН-4000/35, ТМН-6300/35 (для СЕС/ВЕС/СНЕ — загальний тип)

підбір за призначенням і основними параметрами, уточнюйте у менеджера

Запит ціни та строку поставки

Трансформатори для СЕС, ВЕС і систем накопичення енергії. Відповідаємо протягом робочого дня.

Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.

Коди для митного оформлення

УКТ ЗЕД (Україна)8504 23 00 00 (масляні, >10 МВА)
HS, 6 знаків8504 23
CN (ЄС)8504 23 00 (масляні, >10 МВА)
HTSUS (США)8504 23 00 41 (масляні, 10–60 МВА)
Митний тариф КНР8504 23 11 00 (масляні, 10–220 МВА)

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді

Які види ізоляції доступні?

Масло, діелектрична рідина класу K або біорозкладна рідина.

Для яких об'єктів ВДЕ призначені трансформатори?

Для підключення СЕС, ВЕС і систем накопичення енергії BESS до мережі.

Яка потужність і напруга трансформаторів?

До 30 МВА на напругу до 72 кВ, за EN 50708, IEC та ANSI.
