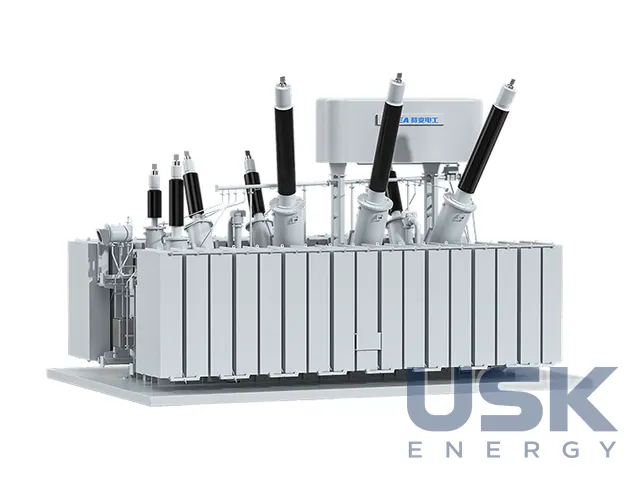

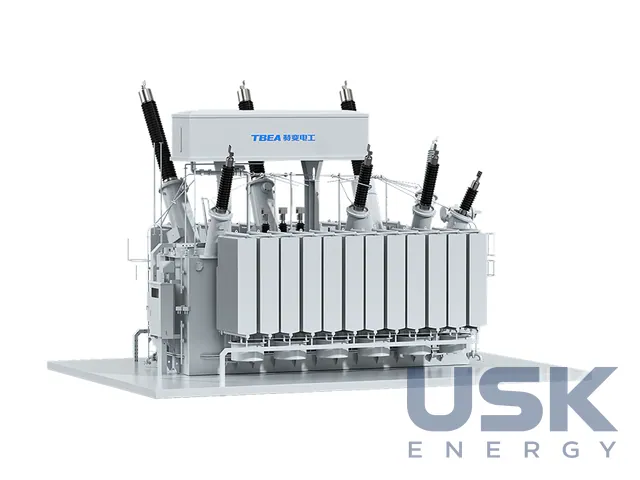

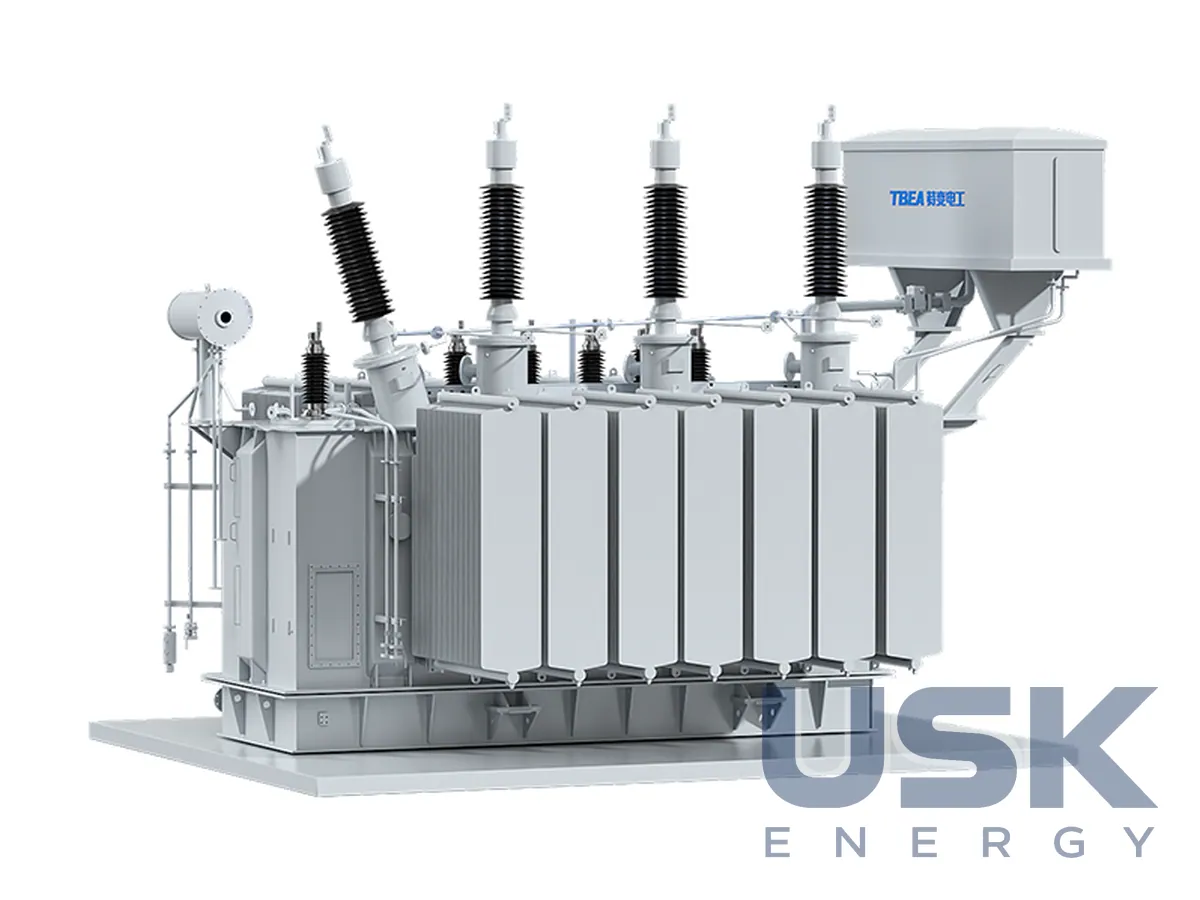

SZ / SSZ / SFSZ 35–220 кВ — силові трансформатори підстанцій з РПН
TBEA SZ, SSZ і SFSZ — трифазні оливні трансформатори з РПН класів 35–220 кВ потужністю від 5 до 240 МВА. Дво- та триобмоткові моделі зв'язують мережі 220, 110 і 35 кВ і живлять підстанції, електростанції та промислові об'єкти.
- 220 кВ
- SFSZ-240000/220 (240 МВА), SSZ20-180000/220 (180 МВА): (220 ±8×1,25 %)/121/38,5 кВ, YNyn0d11
- 220 кВ пускорезервний
- SFFZ-126000/220: 126/70-70 МВА, розщеплена обмотка 10,5-10,5 кВ
- 110 кВ
- SZ-100000/110: 100 МВА, (110 ±8×1,25 %)/37/6,3 кВ; SSZ20-50000/110: 50 МВА, втрати ХХ ≤29,6 кВт, КЗ ≤192 кВт; SZ-5000/110 (ТВП)
- 66 кВ
- SZ-25000/63: 25 МВА, (63 ±8×1,25 %)/10,5 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори TBEA класів 35–220 кВ ставлять на розподільних і районних підстанціях, електростанціях, промислових підприємствах і станціях ВДЕ. Серія охоплює трифазні оливні дво- та триобмоткові апарати з регулюванням під навантаженням, аналоги ТДН, ТДТН, ТРДН і ТДЦТН 35–220 кВ.
На 220 кВ випускаються триобмоткові SFSZ-240000/220 потужністю 240 МВА і SSZ20-180000/220 на 180 МВА з напругами (220 ±8×1,25 %)/121/38,5 кВ і групою YNyn0d11. У SFSZ-240000/220 потужності обмоток 240/240/120 МВА, перевищення температури верхніх шарів оливи за даними виробника 54,8 К, середнє перевищення температури обмотки 64,8 К. Енергоефективну серію SSZ20 оснащують кількома пристроями онлайн-моніторингу. Пускорезервний SFFZ-126000/220 на 126 МВА має розщеплену обмотку НН 10,5–10,5 кВ (70 + 70 МВА) і напругу КЗ 14 %, його застосовують на електростанціях і в кремнієвій промисловості.
Клас 110 кВ представлено триобмотковими SZ-100000/110 (100 МВА, (110 ±8×1,25 %)/37/6,3 кВ, ONAN) і SSZ20-50000/110 (50 МВА, (110 ±8×1,25 %)/(38,5 ±2×2,5 %)/10,5 кВ). В останнього втрати холостого ходу до 29,6 кВт, втрати КЗ до 192 кВт, шум до 60 дБ(А). Трансформатор власних потреб SZ-5000/110 (5 МВА, 110/10,5 кВ) живить підстанції надвисокої напруги. Для мереж 66 кВ є SZ-25000/63 (25 МВА, (63 ±8×1,25 %)/10,5 кВ) з повною ізоляцією, для мереж 35 кВ компактний SZ-31500/35 (31,5 МВА, (35 ±3×2,5 %)/10,5 кВ) із втратами КЗ 82,7 кВт і перевищенням температури оливи 47,5 К.
Стійкість обмоток до струмів КЗ підтверджено розрахунковим моделюванням. Поля розсіювання й додаткові втрати зменшено конструктивними заходами, олива розподіляється по обмотках рівномірно, нагрів низький, втрати холостого ходу й шум малі. Охолодження природне оливне ONAN або з дуттям ONAF, що зменшує витрати на власні потреби. Рівні ізоляції SFSZ-240000/220 за даними виробника SI750 LI950 AC395 для лінійного виводу ВН і LI400 AC200 для його нейтралі, LI480 AC200 і LI325 AC140 для сторони СН.
Основні замовники серії працюють у мережевому господарстві, але трансформатори так само йдуть на перетворювальні підстанції, електростанції, металургійні й хімічні заводи.
Технічні характеристики
| 220 кВ | SFSZ-240000/220 (240 МВА), SSZ20-180000/220 (180 МВА): (220 ±8×1,25 %)/121/38,5 кВ, YNyn0d11 |
|---|---|
| 220 кВ пускорезервний | SFFZ-126000/220: 126/70-70 МВА, розщеплена обмотка 10,5-10,5 кВ |
| 110 кВ | SZ-100000/110: 100 МВА, (110 ±8×1,25 %)/37/6,3 кВ; SSZ20-50000/110: 50 МВА, втрати ХХ ≤29,6 кВт, КЗ ≤192 кВт; SZ-5000/110 (ТВП) |
| 66 кВ | SZ-25000/63: 25 МВА, (63 ±8×1,25 %)/10,5 кВ |
| 35 кВ | SZ-31500/35: 31,5 МВА, (35 ±3×2,5 %)/10,5 кВ |
| Охолодження | ONAN, ONAN/ONAF |
| Шум | ≤60 дБ(А) (SSZ20-50000/110) |
| Опції | вбудовані датчики онлайн-моніторингу |
Заміна для
ТМН-6300/35, ТДН-16000/110, ТДТН-40000/110, ТРДН-63000/110, ТДТН-40000/220, ТРДЦН-160000/220
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
SZ / SSZ / SFSZ 35–220 кВ — силові трансформатори підстанцій з РПН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які трансформатори TBEA випускає на 220 кВ?
Триобмоткові SFSZ-240000/220 на 240 МВА і SSZ20-180000/220 на 180 МВА з напругами (220 ±8×1,25 %)/121/38,5 кВ. Для пускорезервних схем станцій є SFFZ-126000/220 на 126 МВА з розщепленою обмоткою 10,5–10,5 кВ.
Які втрати й шум у SSZ20-50000/110?
Втрати холостого ходу до 29,6 кВт, втрати КЗ до 192 кВт, шум до 60 дБ(А). Потужність 50 МВА, напруги (110 ±8×1,25 %)/(38,5 ±2×2,5 %)/10,5 кВ.
Яке охолодження мають трансформатори серії?
Природне оливне ONAN або комбіноване ONAN/ONAF з дуттям. SZ-100000/110 на 100 МВА працює з охолодженням ONAN.
