Блочні підвищувальні трансформатори (GSU) до 1000 МВА, 550 кВ

Опис

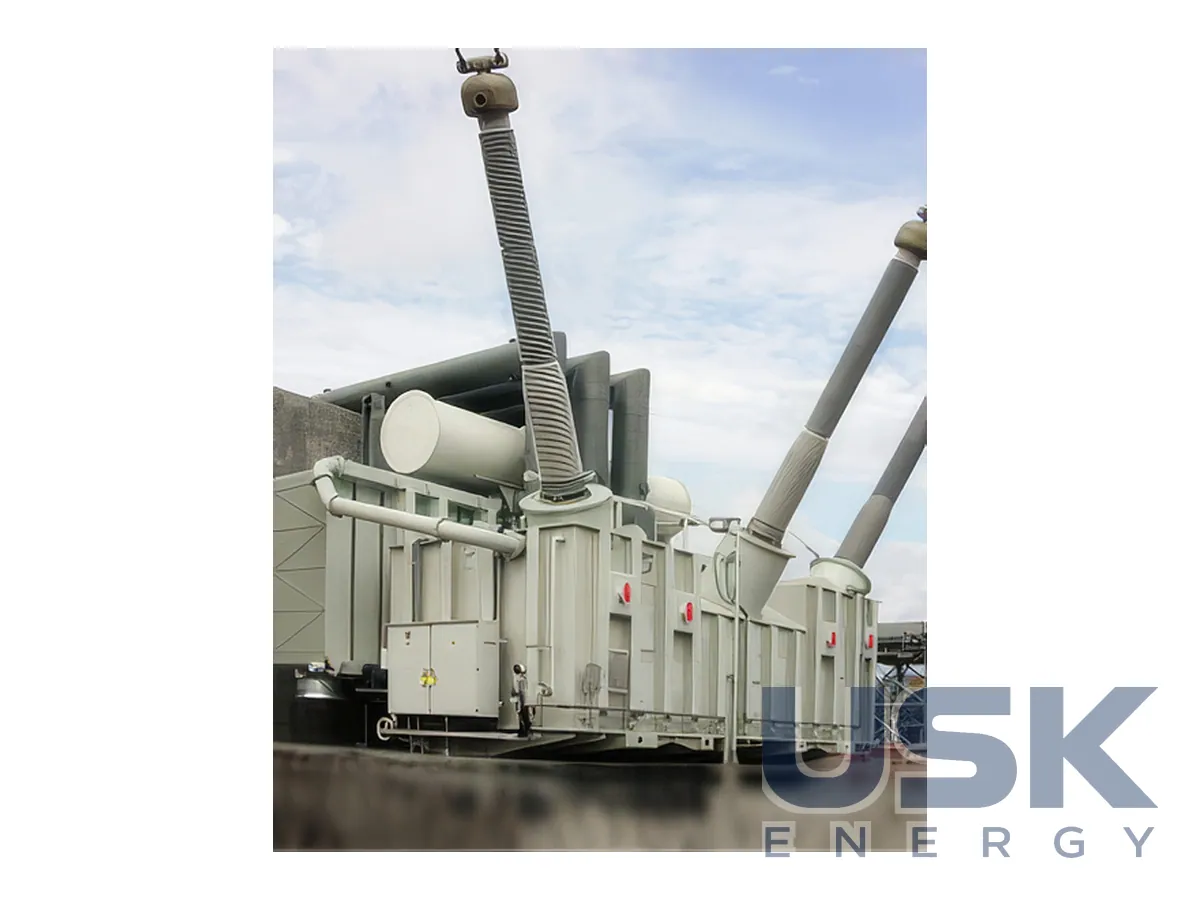

Блочні підвищувальні трансформатори GE Vernova та Prolec GE, відомі як GSU (Generator Step-Up), стоять першими в ланцюгу передачі електроенергії від електростанції до мережі. Генератор видає напругу порівняно невеликого рівня, і трансформатор підвищує її до напруги магістральної мережі, щоб передавати потужність з малими втратами. У трифазному виконанні такі трансформатори виготовляють потужністю до 1000 МВА, в однофазному до 500 МВА. Лінійку випускають під маркою Prolec GE, а самі трансформатори працюють на теплових, гідравлічних, атомних, вітрових і сонячних електростанціях.

Верхня межа напруги становить 550 кВ, і на цьому класі рівень ізоляції відповідає BIL 1675 кВ. Напругу регулюють РПН або ПБВ на стороні ВН, а в лінійці потужних трансформаторів Prolec GE РПН можна ставити як на стороні ВН, так і на стороні НН, усередині бака або ззовні. Трансформатори виготовляють для мереж 50 і 60 Гц. Однофазні групи обирають там, де трифазний трансформатор такої потужності не вкладається в залізничний чи автомобільний габарит або де потрібна резервна фаза на станції.

Для вітрових і сонячних парків є колекторні підвищувальні трансформатори до 500 МВА і до 345 кВ. Вони збирають потужність від мережі середньої напруги парку й передають її в мережу високої напруги. Як приклад Prolec GE наводить вітрову електростанцію на 110 МВт в окрузі Старр у Техасі, де стоять колекторні трансформатори 126/168/211 МВА 34,5/345 кВ з РПН на стороні НН і 69/92/116 МВА 34,5/138 кВ з ПБВ на стороні ВН. Три значення потужності відповідають різним ступеням охолодження. За даними виробника, понад 150 вітрових електростанцій у США, Канаді й Мексиці працюють з його трансформаторами.

Трансформатори відповідають стандартам ANSI, IEEE, CSA та IEC або перевищують їхні вимоги. Кожен трансформатор проходить повний комплекс стандартних заводських випробувань, а протоколи можна отримати за серійним номером. До переліку входять перевірка полярності обмоток і кутового зсуву, а також вимірювання часткових розрядів у мікровольтах і пікокулонах. Виробник наголошує, що газовиділення під час заводських випробувань більш ніж на 75% нижче за галузеві норми, а це важливо для подальшого контролю стану за аналізом розчинених газів.

Prolec GE має понад 300 тисяч МВА встановленої потужності більш ніж у 35 країнах, а в центрі прикладних технологій працюють понад 80 інженерів і фахівців. Під час замовлення блочного трансформатора задають потужність, напругу генератора й мережі, групу зʼєднання, тип і місце регулювання, систему охолодження та вимоги до втрат. Окремо узгоджують транспортну масу й габарит, бо для потужних машин доставка на станцію часто стає окремим проєктом.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
