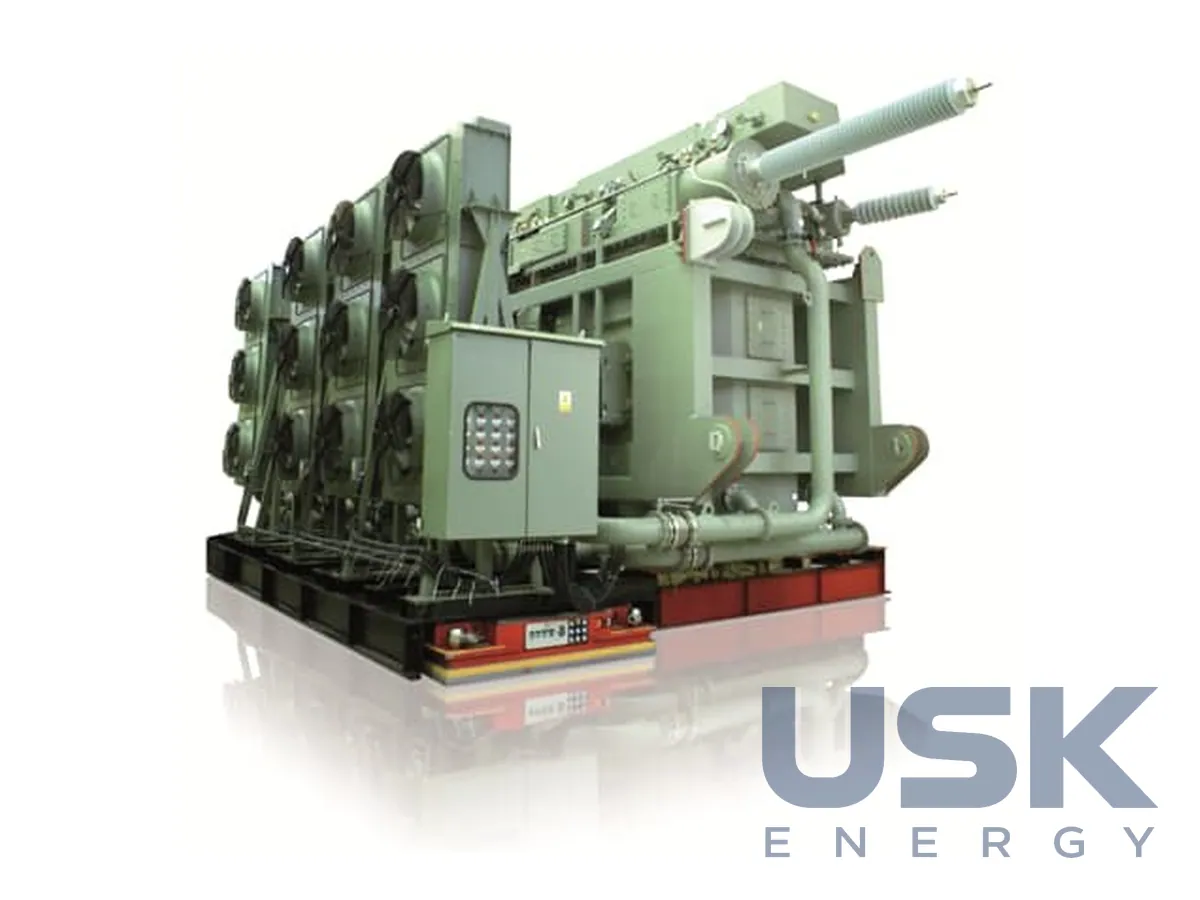

Силові трансформатори броньового типу (shell) до 1300 МВА
Силові трансформатори Hitachi Energy броньової конструкції потужністю до 1300 МВА з первинною напругою до 765 кВ. Стійкі до коротких замикань, часто застосовуються в промисловості та для заміни наявних агрегатів.
- Потужність
- до 1300 МВА
- Первинна напруга
- до 765 кВ
- Виконання
- однофазне або трифазне
- Особливості
- підвищена стійкість до КЗ і транспортних прискорень, можливе транспортування лежачи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Броньовий трансформатор відрізняється від стрижневого самим компонуванням активної частини. У стрижневому апараті циліндричні обмотки надягають на стрижні магнітопроводу. У броньовому навпаки, магнітопровід охоплює обмотки ззовні, а самі обмотки складаються з плоских котушок прямокутної форми, які чергуються між собою вздовж осі. Котушки високої і низької напруги розташовують групами, і це дає змогу в широких межах задавати імпеданс і розподіл поля розсіювання. Виробник випускає такі трансформатори потужністю до 1300 МВА з первинною напругою до 765 кВ.
Головна практична властивість броньової конструкції полягає у стійкості до коротких замикань. Плоскі котушки затиснуті між пакетами магнітопроводу і елементами бака, тому електродинамічні сили під час КЗ сприймає жорстка конструкція, а не одна власна міцність обмотки. Броньова конструкція має підвищену стійкість до КЗ і транспортних прискорень. З цієї причини броньовий тип часто вибирають для промислових об'єктів, де навантаження різко змінюється, де часті кидки струму і де струми КЗ великі. Виконання однофазне або трифазне, вибір залежить від потужності, класу напруги і транспортних обмежень.
Окрема особливість стосується транспортування. Активна частина броньового апарата витримує перевезення в лежачому положенні, і тоді висота вантажу стає меншою. Для великих трансформаторів це часто вирішальний аргумент. Маршрут доставки може проходити під мостами, через тунелі або залізничні габарити, які вертикальний апарат такої потужності не пройшов би. Здатність витримувати підвищені прискорення під час перевезення знижує ризик пошкодження активної частини на шляху до майданчика.
Велика частина замовлень на броньові трансформатори пов'язана із заміною наявних агрегатів. Під час заміни новий трансформатор зберігає габарити, приєднання та імпеданс старого агрегата. Виробник може узгодити новий апарат зі старим як електрично, так і механічно. Це стосується розмірів і розташування виводів, схеми приєднань і вимог до імпедансу, зокрема дуже низьких значень імпедансу і високих значень імпедансу до третинної обмотки. Для власника підстанції це означає, що фундамент, ошиновка, кабельні приєднання і уставки релейного захисту залишаються без змін або змінюються мінімально, і заміна займає менше часу. Старий апарат демонтують, новий ставлять на те саме місце і підключають до наявних шин і кабелів.
Для підготовки заміни виробнику передають паспортні дані старого трансформатора, креслення з габаритами і розташуванням виводів, схему з'єднання обмоток, виміряні або паспортні значення імпедансу між усіма парами обмоток, дані про систему охолодження і умови транспортування до майданчика. Для нових промислових об'єктів додатково описують характер навантаження, рівень струмів КЗ мережі і вимоги до регулювання напруги. За цими даними визначають конструкцію котушок, групування обмоток і компонування бака, щоб новий апарат відповідав і режиму роботи, і обмеженням майданчика.
Технічні характеристики
| Потужність | до 1300 МВА |
|---|---|
| Первинна напруга | до 765 кВ |
| Виконання | однофазне або трифазне |
| Особливості | підвищена стійкість до КЗ і транспортних прискорень, можливе транспортування лежачи |
Заміна для
броньових прямого аналога немає; за параметрами — ТДЦ-400000/330, ТЦ-630000/500, ОРЦ-533000/500
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Силові трансформатори броньового типу (shell) до 1300 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність трансформаторів броньового типу?
До 1300 МВА за первинної напруги до 765 кВ.
Чи можна замінити старий трансформатор без переробки підстанції?
Броньовий трансформатор виготовляється зі збереженням габаритів, приєднань та імпедансу наявного агрегата.
Чи можна перевозити трансформатор лежачи?
Так, броньова конструкція допускає транспортування в лежачому положенні і стійка до транспортних прискорень.
