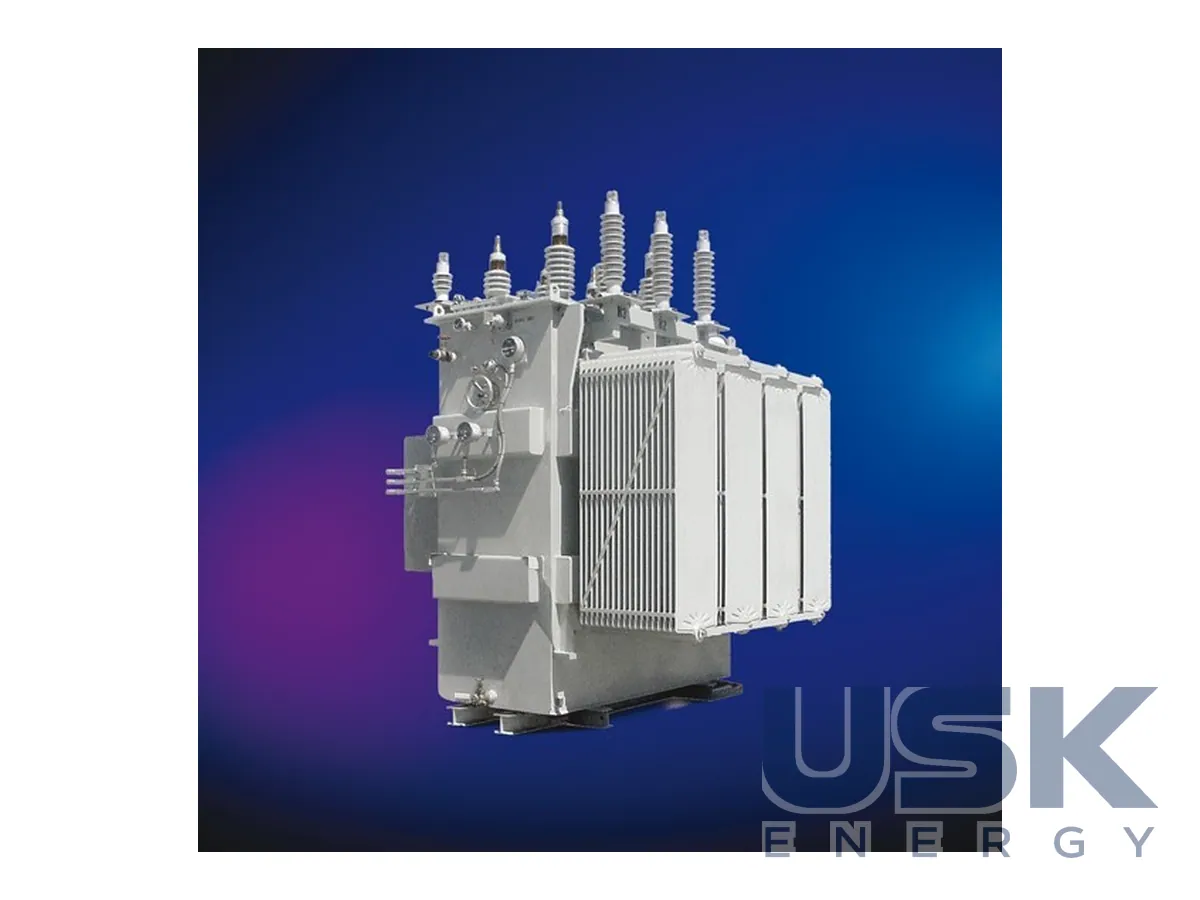

Блочні (підвищувальні) трансформатори для електростанцій
Pauwels випускає генераторні підвищувальні трансформатори (GSU) для видачі потужності електростанцій у мережу. Діапазон охоплює як розподільні, так і силові потужності, до 750 МВА при напрузі до 525 кВ.
- Напруга
- до 525 кВ
- Стандарти
- IEC, ANSI; виконання Eco та ATEX
- Ізоляція
- масляна
- Потужність
- до 750 МВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Блочні підвищувальні трансформатори Pauwels, або GSU, видають потужність електростанції в мережу. Трансформатор приймає напругу генератора чи інверторного блока і підвищує її до напруги мережі, до якої приєднана станція. Pauwels виготовляє такі машини як у розподільному, так і в силовому діапазоні потужностей, тобто від невеликих станцій до великих енергоблоків. За характеристиками напруга сягає 525 кВ, потужність 750 МВА, ізоляція масляна, виготовлення за IEC та ANSI з можливими виконаннями Eco та ATEX.
Сфера застосування охоплює ТЕС, ГЕС, СЕС і ВЕС. Для теплової чи гідроелектростанції блочний трансформатор зазвичай працює в парі з одним генератором і несе його повну потужність майже весь час роботи блока. Для сонячних і вітрових станцій режим інший, навантаження змінюється з погодою і часом доби, а трансформатор часто збирає потужність групи інверторів або вітроагрегатів. Ці відмінності впливають на розрахунок втрат, теплового режиму і системи охолодження, тому конструкцію задають під тип станції. Для СЕС і ВЕС у розрахунку враховують і гармоніки від інверторів, які додатково нагрівають обмотки та осердя.
У розподільному діапазоні до 72 кВ і 30 МВА блочний трансформатор може спиратися на розподільну програму Pauwels. Тут доступні масляне виконання, компактні трансформатори SLIM на рідині класу K і Bio-SLIM з повністю біорозкладною рідиною для екологічно чутливих місць, зокрема для сонячних, наземних і морських вітрових електростанцій. У силовому діапазоні кожен трансформатор проєктується індивідуально, повністю відповідно до вимог замовника, і відноситься до верхнього класу продукції заводу. Межа між цими діапазонами визначається потужністю блока і напругою мережі приєднання.
Блочний трансформатор працює майже безперервно, тож його безвідмовна робота визначає готовність усієї станції. Тому під час проєктування увагу приділяють тепловому режиму обмоток, стійкості до коротких замикань з боку мережі та генератора, а також рівню втрат. Виконання Eco з низькими втратами дає помітний ефект саме для блочних трансформаторів, бо вони працюють з високим навантаженням багато годин на рік. Для станцій біля житла або в містах Pauwels має досвід малошумних силових трансформаторів. Вимогу до шуму в такому разі задають ще на етапі техзавдання.
Для замовника, що будує або модернізує електростанцію, у технічному завданні на блочний трансформатор задають номінальну потужність, напругу генератора чи інверторів, напругу мережі, групу з'єднання, діапазон регулювання, систему охолодження і вимоги до втрат та шуму. Для об'єктів ВДЕ додатково вказують графік навантаження і тип рідини. Якщо станція приєднується до мережі з вузлом зв'язку різних класів напруги, Pauwels пропонує і автотрансформатори до 1000 МВА, і фазоповоротні трансформатори для керування перетоками. Так увесь ланцюг від генератора до мережі можна закрити трансформаторами одного виробника.
Технічні характеристики
| Напруга | до 525 кВ |
|---|---|
| Стандарти | IEC, ANSI; виконання Eco та ATEX |
| Ізоляція | масляна |
| Потужність | до 750 МВА |
| Застосування | ТЕС, ГЕС, СЕС, ВЕС |
Заміна для
ТДЦ-125000/110, ТДЦ-250000/220, ТДЦ-400000/330, ТЦ-630000/500, ОРЦ-533000/500, ОРЦ-417000/750 (блокові)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Блочні (підвищувальні) трансформатори для електростанцій. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких електростанцій підходять блочні трансформатори?
Для ТЕС, ГЕС, СЕС і ВЕС, як у розподільному, так і в силовому діапазоні потужностей.
Яка максимальна потужність і напруга GSU?
До 750 МВА на напругу до 525 кВ.
За якими стандартами виготовляються трансформатори?
За IEC та ANSI, ізоляція масляна, є виконання Eco та ATEX.
Інші аналоги
Європейські аналоги ОРЦ, ТДЦ, ТЦ інших виробників і серій.
