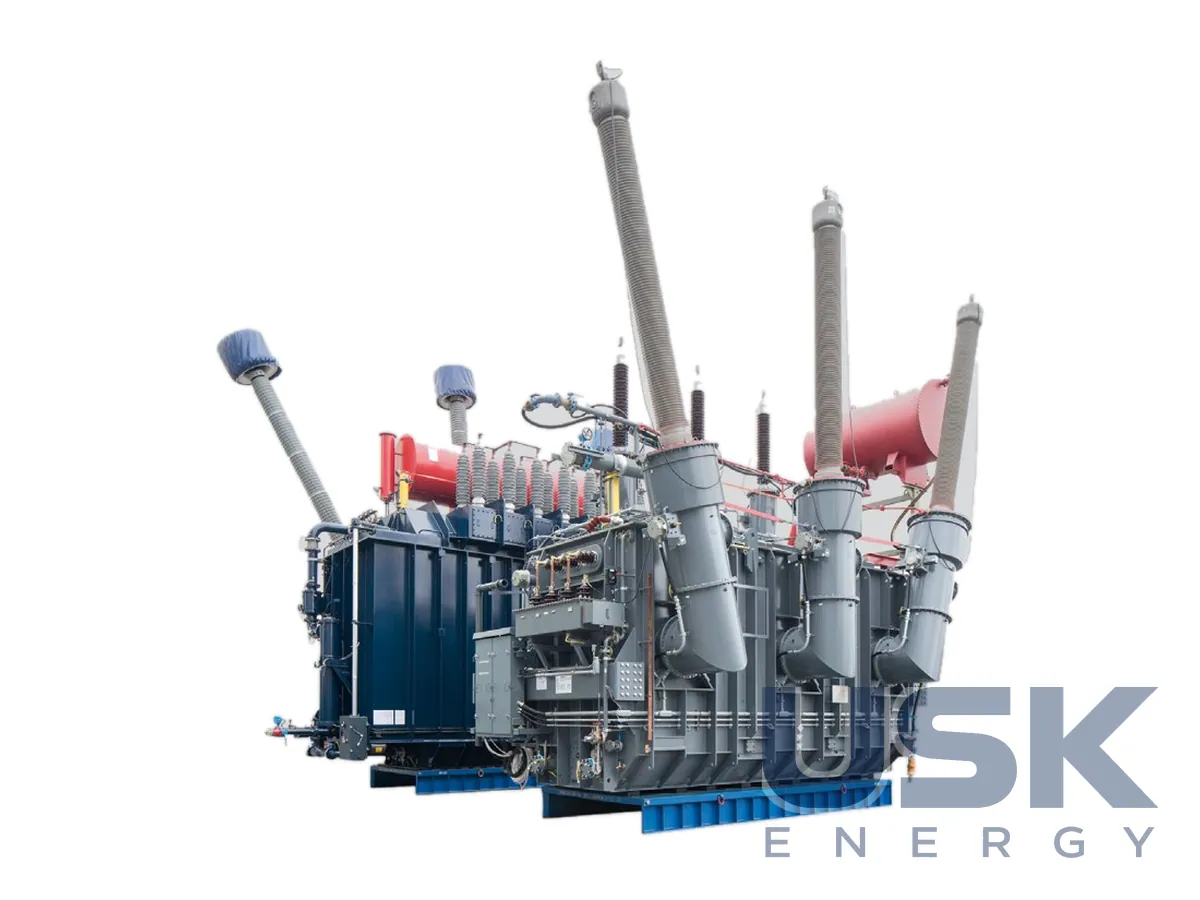

Мережеві силові трансформатори з роздільними обмотками до 500 МВА
Мережеві силові трансформатори Royal SMIT з роздільними обмотками потужністю до 500 МВА. Застосовуються для зв'язку мереж високої напруги, коли нейтралі ВН і НН мають залишатися роздільними. Виготовляються в Неймегені (Нідерланди).
- Приклади виконань
- 300 МВА 420/138/22 кВ; 500 МВА 380/150/50 кВ
- Конструкція
- повністю розраховані роздільні обмотки, незалежне пресування обмоток
- Проєктування
- 3D-CAD
- Виробництво
- Неймеген, Нідерланди
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Мережеві трансформатори Royal SMIT з окремими обмотками зв'язують мережі високої напруги в тих самих місцях, де зазвичай ставлять автотрансформатори. Різниця в тому, що тут нейтралі мереж ВН і НН мають лишатися незалежними. Це потрібно, коли мережі мають різні режими заземлення нейтралі, коли треба обмежити передавання струмів нульової послідовності з однієї мережі в іншу або коли цього вимагає схема захисту. Машини потужністю до 500 МВА виготовляють на заводі в Неймегені, Нідерланди.
Обмотки в такому трансформаторі повністю розраховані на прохідну потужність і не мають спільної частини, як в автотрансформаторі. Тому мережевий трансформатор фізично більший за автотрансформатор тієї самої номінальної потужності, а його активна частина важча. Натомість експлуатація отримує гальванічну розв'язку мереж і простішу координацію захистів від замикань на землю.
Серед виконаних машин є триобмотковий трансформатор 300 МВА на 420/138/22 кВ і трансформатор 500 МВА на 380/150/50 кВ. Обидва апарати пройшли випробування на заводі й змонтовані на майданчиках замовників.
Конструкцію проєктують у 3D-CAD, активну частину й бак поєднують в одній моделі та перевіряють розміри ще до виготовлення. Модульний підхід скорочує терміни проєктування типових машин і тримає якість сталою. Пресування магнітопроводу й обмоток у Royal SMIT незалежне, кожна фаза пресується окремо, і зусилля підганяють під невеликі відмінності між фазами. Обмотки отримують кращу опору й витримують струми короткого замикання з великим запасом. Охолоджувальні канали обмоток аксіальні, без радіальних прокладок із пресшпану. Механічно жорсткі обмотки дають низький шум під навантаженням. Бак розраховано методом скінченних елементів, напруження в стінках і рівні вібрації визначають заздалегідь.
Royal SMIT співпрацює з KEMA в Арнемі щодо випробувань і з університетами Ейндговена та Делфта в галузі досліджень ізоляції. У виробництві стоять горизонтальні й вертикальні намотувальні верстати, установки шихтування магнітопроводів і сушильні печі. Вузли та готові трансформатори переміщують цехом на повітряній подушці, а відвантаження йде з власного причалу на каналі Маас-Ваал суднами RoRo, які мають прямий вихід до морських портів. На місці встановлення трансформатор збирають, усю оливу обробляють, далі виконують узгоджені випробування. Часто ці роботи робить персонал замовника, але завжди під контролем фахівця Royal SMIT. Сервісний підрозділ SMIT Transformer Service виконує ремонти та планове обслуговування трансформаторів як власного виробництва, так і інших виробників. Вибір між мережевим трансформатором і автотрансформатором зазвичай роблять на етапі проєкту підстанції. Якщо нейтралі обох мереж можна об'єднати, автотрансформатор виходить компактнішим. Якщо ж режими заземлення різні або мережа НН має бути ізольована від аварій у мережі ВН, ставлять машину з окремими обмотками й закладають під неї більший фундамент, важчий транспорт і відповідне оливне господарство. Для розрахунку замовник зазначає потужність, напруги всіх обмоток, діапазон і місце регулювання, групу з'єднання, вид охолодження, допустимі втрати та рівень шуму.
Технічні характеристики
| Приклади виконань | 300 МВА 420/138/22 кВ; 500 МВА 380/150/50 кВ |
|---|---|
| Конструкція | повністю розраховані роздільні обмотки, незалежне пресування обмоток |
| Проєктування | 3D-CAD |
| Виробництво | Неймеген, Нідерланди |
Заміна для
ТДТН-40000/220, ТРДЦН-100000/220, ТРДЦН-160000/220, ТДЦ-400000/330 (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Мережеві силові трансформатори з роздільними обмотками до 500 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Коли потрібен трансформатор з роздільними обмотками замість автотрансформатора?
Коли нейтралі мереж ВН і НН мають залишатися роздільними. Обмотки в такому трансформаторі повністю розраховані й не мають спільної частини.
Які виконання вже реалізовано?
Наприклад, 300 МВА 420/138/22 кВ і 500 МВА 380/150/50 кВ.
Де виготовляються ці трансформатори?
На заводі Royal SMIT у Неймегені, Нідерланди.
Інші аналоги
Європейські аналоги ТДТН, ТДЦ, ТРДЦН інших виробників і серій.
