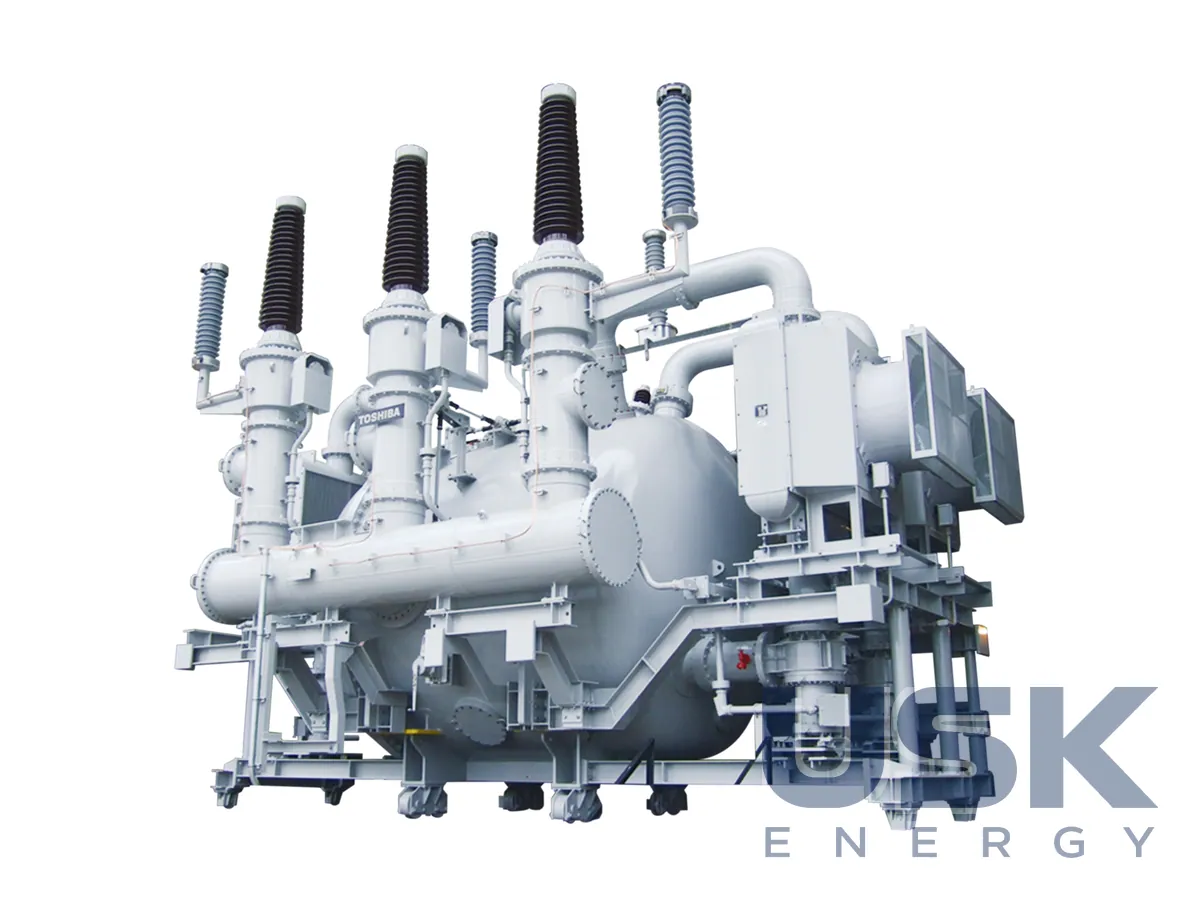

Toshiba GIT — газоізольовані (SF₆) силові трансформатори до 330 кВ і 400 МВА
Toshiba GIT — силові трансформатори з елегазом SF₆ як ізоляцією та охолоджувальним середовищем замість трансформаторної оливи, напругою до 330 кВ і потужністю до 400 МВА. Їх ставлять там, де пожежна безпека й компактність критичні, на підземних і міських підстанціях, ГЕС і морських платформах.
- Напруга
- до 330 кВ
- Потужність
- до 400 МВА
- Ізоляція та охолодження
- елегаз SF₆, зокрема повністю газове охолодження великих машин
- Досвід
- понад 1 400 одиниць з 1967 р.
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перший в Японії газоізольований трансформатор Toshiba постачила у 1967 році, відтоді у світі встановлено понад 1 400 таких машин. Дослідження компанії йшли в бік негорючості, екологічності та збільшення одиничної потужності. За даними Toshiba, лише їй вдалося виготовити трансформатори великої потужності з повністю елегазовою ізоляцією та повністю газовим охолодженням. Від перших машин серія виросла до 330 кВ і 400 МВА. Її розвивали саме під об'єкти, де масляний трансформатор поставити складно або заборонено.
Елегаз одночасно ізолює активну частину й відводить тепло від обмоток і магнітопроводу. У баку немає оливи, тому конструкція негорюча й невибухонебезпечна, а забруднення довкілля оливою виключене. Не потрібні контроль і заміна оливи, немає витоків, обслуговування протягом строку служби мінімальне. Під час експлуатації контролюють тиск елегазу в баку. Під трансформатором не потрібні маслоприймачі та системи збору оливи. Трансформатор займає меншу площу, що відчутно в щільній міській забудові або в підземному машинному залі.
GIT приєднують безпосередньо до КРУЕ (GIS). Так утворюється повністю газоізольована підстанція, яка відповідає вимогам запобігання аваріям, безпеки й мінімальної площі. Струмопровідні частини від КРУЕ до трансформатора залишаються в газовому середовищі, без відкритої ошиновки. Приклад поставки — трансформатор 275 кВ, 300 МВА для підстанції Oi Futo компанії TEPCO Power Grid.
Типові об'єкти — підземні та закриті підстанції 66–330 кВ у містах, ГЕС із підземними машинними залами, морські й промислові об'єкти з підвищеними вимогами пожежної безпеки, тягові підстанції. Тягові підстанції часто розміщують у межах міської забудови, тому компактність для них теж важлива. Для підземних приміщень відсутність горючої рідини спрощує вимоги до протипожежного захисту. На морських платформах площа обмежена, а вимоги до пожежо- й вибухобезпеки жорсткі, тому трансформатор без оливи там доречний.
Трансформатори, КРУЕ та обмежувачі перенапруг Toshiba випускає на заводі Hamakawasaki у Кавасакі, трансформатори також на заводі Mie. Високовольтні випробувальні лабораторії компанії акредитовано JAB. З 1978 року Toshiba реалізувала за кордоном понад 100 підстанцій під ключ напругою до 800 кВ, тож газоізольований трансформатор можна замовити разом із КРУЕ від одного виробника.
Технічні характеристики
| Напруга | до 330 кВ |
|---|---|
| Потужність | до 400 МВА |
| Ізоляція та охолодження | елегаз SF₆, зокрема повністю газове охолодження великих машин |
| Досвід | понад 1 400 одиниць з 1967 р. |
| Безпека | негорючий, невибухонебезпечний, без оливи |
| Приклад | 275 кВ, 300 МВА — підстанція Oi Futo (TEPCO) |
Заміна для
прямого аналога немає; елегазових немає; найближчі масляні — ТДН-16000/110, ТРДЦН-160000/220
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Toshiba GIT — газоізольовані (SF₆) силові трансформатори до 330 кВ і 400 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 34 00 00 |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 34 00 |
| HTSUS (США) | 8504 34 00 00 |
| Митний тариф КНР | 8504 34 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка напруга та потужність газоізольованих трансформаторів GIT?
Номінальна напруга до 330 кВ, потужність до 400 МВА. Приклад поставки трансформатор 275 кВ, 300 МВА для підстанції Oi Futo.
Для яких об'єктів обирають GIT замість масляного трансформатора?
Для підземних і закритих підстанцій 66–330 кВ у містах, ГЕС у підземних машинних залах, морських і промислових об'єктів з підвищеними вимогами пожежної безпеки. Без оливи конструкція негорюча й невибухонебезпечна.
Чи можна приєднати GIT безпосередньо до КРУЕ?
Так, пряме приєднання до КРУЕ (GIS) утворює повністю газоізольовану підстанцію з мінімальною площею.
