FITformer WIND — трансформатори для вітроенергетичних установок до 20 МВА
Siemens Energy FITformer WIND — підвищувальні трансформатори для вітроенергетичних установок потужністю до 20 МВА на напругу до 145 кВ. Розраховані на встановлення в гондолі або башті ВЕУ.
- Потужність
- до 20 МВА: наземні ВЕС 4–10 МВА, морські 10–20 МВА
- Напруга
- до 145 кВ
- Охолодження
- примусове олива/повітря або олива/вода (6–10 МВА)
- Встановлення
- у гондолі або башті ВЕУ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
FITformer WIND об'єднує масляні підвищувальні трансформатори Siemens Energy для вітроенергетичних установок. Потужність до 20 МВА, напруга до 145 кВ. Для наземних ВЕС трансформатори випускають на 4–10 МВА, для морських на 10–20 МВА. Трансформатор вбудовують безпосередньо у вітроустановку, у гондолу або в башту, і він піднімає напругу генератора до рівня внутрішньої кабельної мережі вітропарку.
Зростання потужності турбін змінило вимоги до трансформатора. У 1990 році вітроустановка давала 0,5 МВт на висоті 40 м, сьогоднішні машини видають 10 МВт і більше, а напруга видачі довго лишалася на рівні 33 кВ. Перехід морських вітропарків на 66 кВ знижує втрати в мережі та підвищує ефективність вироблення. Для цього рівня Siemens Energy разом із виробником турбін з нуля розробила новий тип трансформатора. Один із перших данських морських вітропарків із турбінами 7 МВт і мережею 66 кВ замість 33 кВ підключили у 2017 році, турбіна SWT-7.0-154 дає на 10 % більше потужності, ніж попередниця. Серійні постачання нового покоління трансформаторів почалися того ж 2017 року.

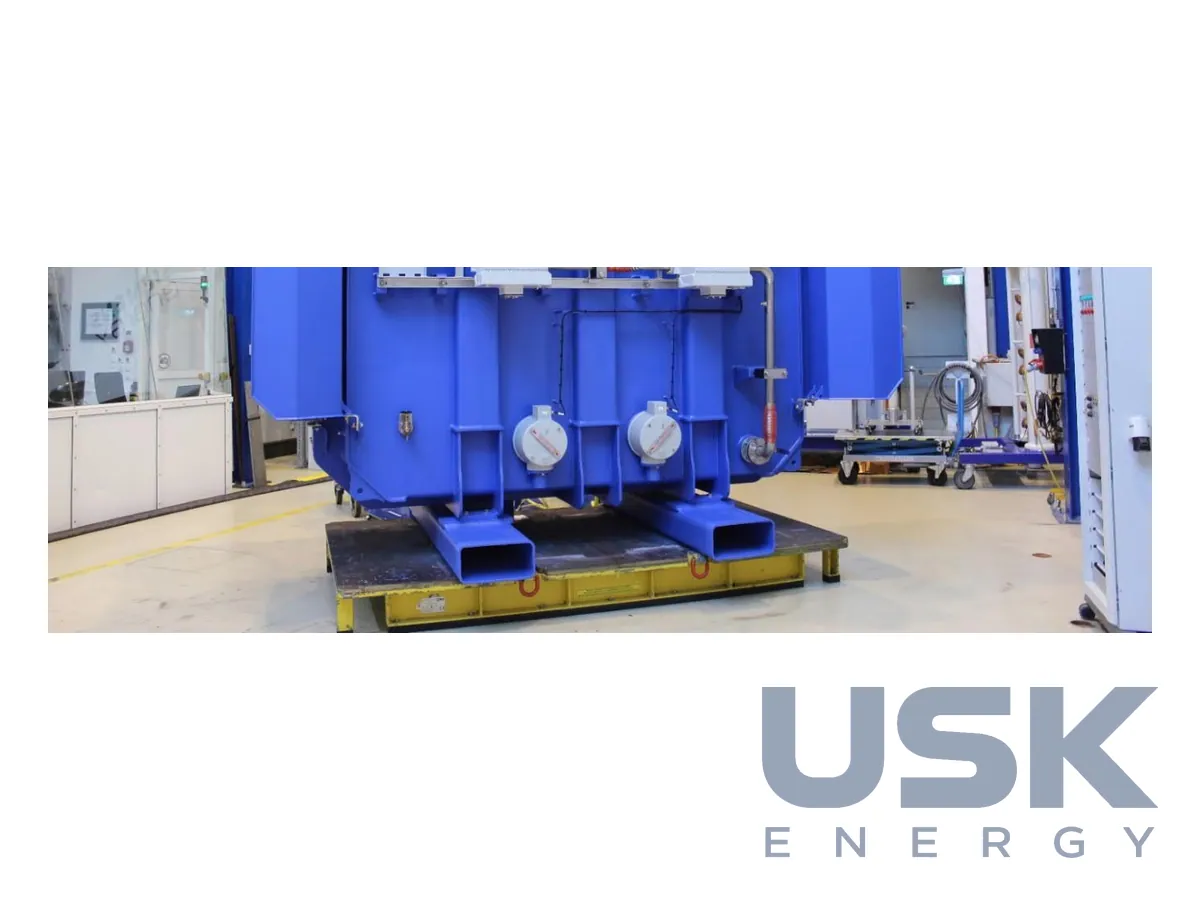

Трансформатор на 66 кВ потужністю 8,2 МВА стоїть не біля основи башти, а в гондолі. Місця там дуже мало, тому машина компактна й легка, її маса менша за 20 т за досить великої для розподільного трансформатора потужності. Охолодження примусове, за схемою олива/повітря або олива/вода, остання застосовується в діапазоні 6–10 МВА. У гондолі трансформатор під'єднують до водяної системи охолодження, що обслуговує все обладнання середньої напруги, тепло знімається через теплообмінники вода/рідина. Конструкцію виконано за вимогами екодизайну.
Морські умови важкі. Вітер, солона вода, сильна вібрація, перевантаження та гармоніки від перетворювача турбіни навантажують усе встановлене обладнання. FITformer WIND проходить випробування на вібростійкість і стійкість до струмів КЗ. Трансформатор виконано у високотемпературному виконанні за відповідною частиною стандарту IEC для рідинозаповнених трансформаторів з ізоляцією з високотемпературних матеріалів, а як ізоляційну рідину застосовують ефір. Ефір допускає роботу за вищих температур, ніж мінеральна олива, він біорозкладний і підвищує пожежну безпеку в закритому об'ємі гондоли.
Обслуговування морської техніки коштує дорого, кожен вихід судна до турбіни коштує грошей. Тому трансформатор розраховано на десятиліття роботи з мінімальним обслуговуванням або взагалі без нього. Конструкція активної частини в FITformer WIND спільна з розподільними трансформаторами компанії. Магнітопровід шихтують за схемою step-lap з холоднокатаної сталі, обмотки склеюють у жорсткий блок папером з епоксидним покриттям, а активну частину сушать за технологією низькочастотного нагрівання LFH. Для замовлення зазначають потужність і напруги генератора та мережі, місце встановлення в гондолі чи башті, допустимі габарити й масу, вид охолодження та параметри водяного контуру, якщо він є. Окремо обумовлюють умови щодо вібрації, гармонік і перевантажень, які задає виробник турбіни.
Технічні характеристики
| Потужність | до 20 МВА: наземні ВЕС 4–10 МВА, морські 10–20 МВА |
|---|---|
| Напруга | до 145 кВ |
| Охолодження | примусове олива/повітря або олива/вода (6–10 МВА) |
| Встановлення | у гондолі або башті ВЕУ |
Заміна для
ТМГ-…/35, ТМН-6300/35, ТДН-16000/110 (загальний тип); гондольних прямого аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
FITformer WIND — трансформатори для вітроенергетичних установок до 20 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трансформаторів для наземних і морських ВЕС?
Для наземних 4–10 МВА, для морських 10–20 МВА.
До якої напруги виготовляється FITformer WIND?
До 145 кВ при потужності до 20 МВА.
Де встановлюється трансформатор?
У гондолі або в башті вітроустановки, охолодження примусове олива/повітря або олива/вода.
