Масляні трансформатори для СЕС і ВЕС 400–4000 кВА, до 22 кВ
Спеціальні трансформатори

Масляні трансформатори для СЕС і ВЕС 400–4000 кВА, до 22 кВ

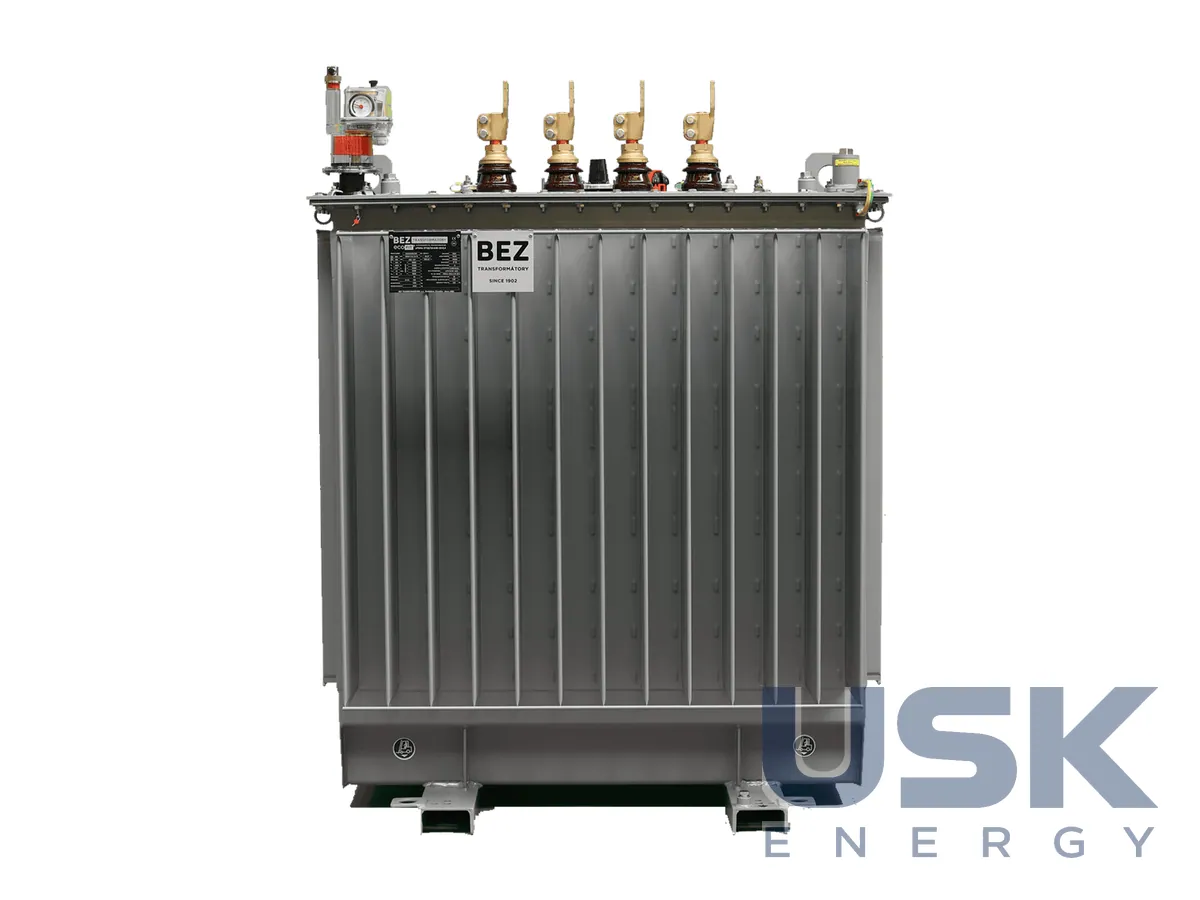

Масляні трансформатори BEZ для СЕС і ВЕС потужністю 400–4000 кВА і напругою ВН до 22 кВ. Вони підключають інвертори до мережі та розраховані на роботу в мережі з високим рівнем гармонічних спотворень, THD ≤ 20 %.

Потужність
400–4000 кВА
Напруга ВН
15,75; 20; 21; 22 кВ
Напруга НН
800/462, 690/398, 420/242, 400/231 В
Допустимі гармоніки
THD ≤ 20 %
Запросити цінуНаписати на sales@usk.ua

Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.

Опис

Масляні трансформатори BEZ для СЕС і ВЕС підключають інвертори до мережі середньої напруги. Виробник прямо зазначає, що масляні та сухі трансформатори для відновлюваних джерел спеціально розраховані на роботу в мережі з високим рівнем гармонічних спотворень (THD), допустимий рівень THD ≤ 20 %. Потужність 400–4000 кВА, напруга ВН 15,75 кВ, 20 кВ, 21 кВ або 22 кВ, НН 800/462, 690/398, 420/242 або 400/231 В. BEZ TRANSFORMÁTORY з Братислави має понад 120 років досвіду та вказує проєктний термін служби своїх трансформаторів 30 років.

Інвертор сонячної або вітрової станції формує струм з вищими гармоніками. Ці гармоніки збільшують додаткові втрати в обмотках і конструктивних частинах трансформатора, підвищують нагрівання та шум. Трансформатор загального призначення в такому режимі перегрівається або потребує зниження навантаження. Тому для ВДЕ обмотки та магнітопровід розраховують з урахуванням гармонік, і трансформатор працює з номінальною потужністю за рівня THD до 20 %. Для власника станції це означає, що номінальна потужність трансформатора використовується повністю, без запасу на перегрів від гармонік, який інакше закладають вибором більшого типорозміру.

Напруги НН 800/462 і 690/398 В відповідають поширеним вихідним напругам інверторів великої потужності, а 420/242 і 400/231 В підходять для стрінгових інверторів і власних потреб. Сторону ВН вибирають під мережу СН у точці приєднання станції, звідси ряд 15,75–22 кВ. Регулювання напруги ±2×2,5 % виконується на стороні ВН у знеструмленому стані. Схеми з'єднання Dyn1, Dyn5 і Dyn11, інші параметри виробник виконує на запит. Схему з'єднання вибирають так, щоб узгодити трансформатор з вимогами інвертора до заземлення нейтралі на стороні НН.

Охолодження ONAN, ONAF, KNAN або KNAF. Виконання KNAN і KNAF використовують рідину з високою температурою займання замість мінеральної оливи, що важливо для станцій поблизу лісів, сільськогосподарських угідь і житла. Трансформатори виготовляються за STN EN 60076 і комплексом норм STN EN 50708. На СЕС трансформатор встановлюють поруч з інверторною станцією просто неба, і він проходить добовий цикл навантаження від нуля вночі до максимуму вдень, що також закладають у тепловий розрахунок.

Для об'єктів, де трансформатор стоїть у приміщенні або контейнері, BEZ пропонує сухі трансформатори для ВДЕ з тими самими рядами напруг. Під час запиту на масляний трансформатор для СЕС чи ВЕС вказують потужність, напругу ВН і НН, кількість і тип інверторів, очікуваний рівень гармонік, схему з'єднання, тип охолодження та ізоляційну рідину, а також умови майданчика. За цими даними BEZ підбирає виконання та уточнює параметри, які в каталозі позначено як доступні на запит.

Технічні характеристики

Потужність400–4000 кВА
Напруга ВН15,75; 20; 21; 22 кВ
Напруга НН800/462, 690/398, 420/242, 400/231 В
Допустимі гармонікиTHD ≤ 20 %
ОхолодженняONAN, ONAF, KNAN, KNAF
СтандартиSTN EN 60076, EN 50708

Заміна для

ТМГ-1000/10…ТМГ-2500/10, ТМГ-…/35, ТМН-4000/35, ТМН-6300/35 (для СЕС/ВЕС/СНЕ — загальний тип)

підбір за призначенням і основними параметрами, уточнюйте у менеджера

Запит ціни та строку поставки

Масляні трансформатори для СЕС і ВЕС 400–4000 кВА, до 22 кВ. Відповідаємо протягом робочого дня.

Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.

Коди для митного оформлення

УКТ ЗЕД (Україна)8504 21 00 00 (масляні, ≤650 кВА)
8504 22 10 00 (масляні, 650–1600 кВА)
8504 22 90 00 (масляні, 1600–10000 кВА)
HS, 6 знаків8504 22
CN (ЄС)8504 21 00 (масляні, ≤650 кВА)
8504 22 10 (масляні, 650–1600 кВА)
8504 22 90 (масляні, 1600–10000 кВА)
HTSUS (США)8504 21 00 60 (масляні, 100–500 кВА)
8504 21 00 80 (масляні, 500–650 кВА)
8504 22 00 40 (масляні, 650–2500 кВА)
8504 22 00 80 (масляні, 2500–10000 кВА)
Митний тариф КНР8504 21 00 00 (масляні, ≤650 кВА)
8504 22 00 00 (масляні, 650–10000 кВА)

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді

Який рівень гармонік витримують трансформатори?

Трансформатори розраховані на THD ≤ 20 % від інверторів.

Які напруги НН доступні під інвертори?

800/462, 690/398, 420/242 і 400/231 В.

Який діапазон потужностей і напруг ВН?

Потужність 400–4000 кВА, ВН 15,75, 20, 21 або 22 кВ.

Інші аналоги

Європейські аналоги ТМГ, ТМН інших виробників і серій.

Масляний розподільний трансформатор за EN 50708
Масляні розподільчі трансформаториМасляні розподільні трансформатори за EN 50708, до 30 МВА, до 72 кВ, одно- та трифазні
SLIM — компактний розподільний трансформатор на рідині класу K
Масляні розподільчі трансформаториКомпактний розподільний трансформатор на рідині класу K, до 30 МВА, до 72 кВ
Bio-SLIM — розподільний трансформатор на біорозкладній рідині
Масляні розподільчі трансформаториКомпактний розподільний трансформатор на біорозкладній рідині, до 30 МВА, до 72 кВ
Трансформатори для СЕС, ВЕС і систем накопичення енергії
Спеціальні трансформаториРозподільні трансформатори для СЕС, ВЕС і BESS, до 30 МВА, до 72 кВ
Підстанційні, мережеві та підземні (vault) трансформатори
Масляні розподільчі трансформаториМасляні трансформатори для КТП, підземних камер і міських мереж, 150–20 000 кВА, ВН до 69 кВ
Масляні розподільчі трансформатори наземного встановлення до 35 МВА
Масляні розподільчі трансформаториМасляні розподільчі трансформатори наземного встановлення до 35 МВА, ВН до 36 кВ, для LDT до 66 кВ
Масляні трансформатори pad-mounted у шафовому кожусі, трифазні 45–15 000 кВА, ВН 5–46 кВОливні розподільчі трансформатори до 3,15 МВА, до 36 кВОливні розподільчі трансформатори 50 кВА – 10 МВА, до 36 кВОливні розподільні трансформатори 10/0,4 кВ на 200–630 кВАГерметичні масляні розподільні трансформатори 50–3150 кВА, великі виконання до 20 МВАКомпактний резисторний РПН для розподільних трансформаторів VRDT до 40,5 кВРозподільчий трансформатор з вакуумним РПН на 9 положень, 250–630 кВА, до 36 кВМасляні розподільчі трансформатори 50–3150 кВА, первинна напруга до 36 кВРозподільний трансформатор з РПН та автоматичним регулюванням напруги під навантаженнямРозподільний трансформатор із вбудованим РПН ECOTAP VPDТрифазний розподільний трансформатор у рідкому діелектрику 6–72,5 кВ, 25 кВА – 5 МВАПідвищувальний трифазний трансформатор для СЕС з електростатичним екраном між обмоткамиМасляні розподільні трансформатори 50–3150 кВА, клас 24 або 36 кВ, НН 400 ВМасляний розподільний трансформатор 50–6300 кВА, до 35 кВМасляний трансформатор із вбудованим вимикачем-запобіжником 100–250 кВА, 5–35 кВМасляний трансформатор з автоматичним РПН 400–2500 кВА, 11/22/33 кВТрансформатор власних потреб підстанцій ВН/СН 100–250 кВА, 5–36 кВМасляні розподільні трансформатори 50 кВА – 8 МВА, до 36 кВРозподільні трансформатори з компактним РПН для мереж з розподіленою генерацієюЗаземлювальні трансформатори та трансформатори власних потреб підстанцій і станційМасляний розподільчий трансформатор 25 кВА – 30 МВА, Ecodesign Tier I/IIРозподільні трансформатори з аморфним осердям, стовпові, pad-mounted та для сонячних інверторівМасляні розподільчі трансформатори 100 кВА – 80 МВА, до 77 кВМасляні розподільчі трансформатори 100–50 000 кВА, 220 В – 36 кВТрансформатори наземного встановлення в шафовому виконанні 25–10 000 кВА, до 36 кВМасляні розподільчі трансформатори 50 кВА – 25 МВА, до 72,5 кВЗаземлювальні трансформатори та трансформатори власних потреб, приклад ZT 500 кВА 34/0,4 кВМасляні розподільчі трансформатори 50–1600 кВА, ВН до 24 кВ, Ecodesign Tier 2Розподільчі трансформатори з рідиною MIDEL 7131, 50–1600 кВА, ВН до 24 кВ, Tier 2Масляні розподільчі та силові трансформатори до 16 МВА, ВН до 35 кВ, ПБВ або РПНМасляні розподільчі трансформатори стовпові, pad-mount і підстанційні до 15 МВАМалі масляні силові трансформатори до 30 МВА, до 72 кВ, за IEC та ANSIМобільні силові трансформатори на напівпричепі, до 500 МВА, до 400 кВМобільні трансформатори, підстанції та шунтувальні реактори, політрансформатори до 500 МВАТрифазні оливні трансформатори з РПН 35–220 кВ потужністю 5–240 МВАМасляні силові трансформатори 5–100 МВА, до 245 кВ, з РПН або ПБВМасляні розподільні трансформатори 2,5–30 МВА, до 145 кВ, стовпові та pad-mounted до 2500 кВАСилові трансформатори в мобільному виконанні для швидкого відновлення електропостачанняПідвищувальні трансформатори для ВЕУ до 20 МВА, до 145 кВ, для гондоли або баштиСилові трансформатори до 10 МВА, первинна напруга до 72,5 кВСиловий масляний трансформатор 33–245 кВ, 6–160 МВА індивідуального проєктуванняМасляний силовий трансформатор середньої потужності до 100 МВА для підстанційМасляні силові трансформатори середньої потужності до 160 МВА, до 170 кВСилові трансформатори для пересувних підстанційСиловий масляний трансформатор СН і ВН до 180 МВА, ізоляція до LI 1050 кВ

Усі аналоги ТМГ · Усі аналоги ТМН

Схоже обладнання інших виробників

Спеціальні трансформатори (інверторні, триобмоткові, з перемиканням напруги, збудження)
Спеціальні трансформаториСпеціальні трансформатори під ТЗ замовника, інверторні, триобмоткові, збудження, масляні або сухі
Сухі трансформатори для СЕС і ВЕС 400–4000 кВА, до 22 кВ
Спеціальні трансформаториСухі трансформатори з литою ізоляцією для СЕС і ВЕС 400–4000 кВА, ВН до 22 кВ, THD до 20 %
ASV — трансформатор власних потреб підстанцій ВН/СН 100–250 кВА
Спеціальні трансформаториТрансформатор власних потреб підстанцій ВН/СН 100–250 кВА, 5–36 кВ
Трансформатор з автоматичним РПН 400–2500 кВА
Спеціальні трансформаториМасляний трансформатор з автоматичним РПН 400–2500 кВА, 11/22/33 кВ
Трансформатори введення сигналів тональної частоти 20–70 МВА
Спеціальні трансформаториТрансформатори введення сигналів тональної частоти 20–70 МВА для мереж СН 15/20 кВ

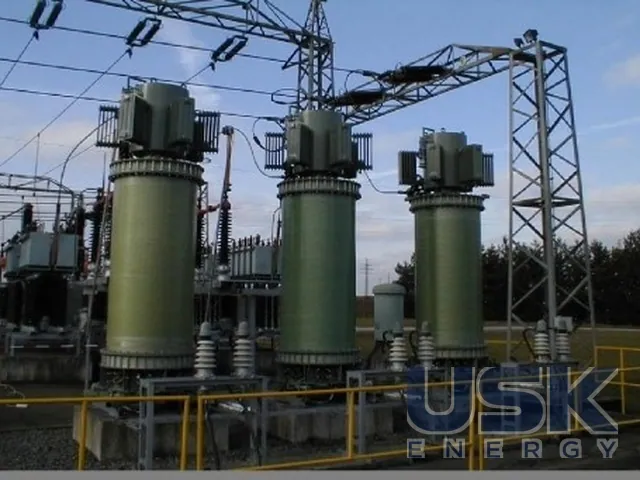

Трансформатори приєднання для систем ТЧ-телекерування (ripple control) СН/ВН
