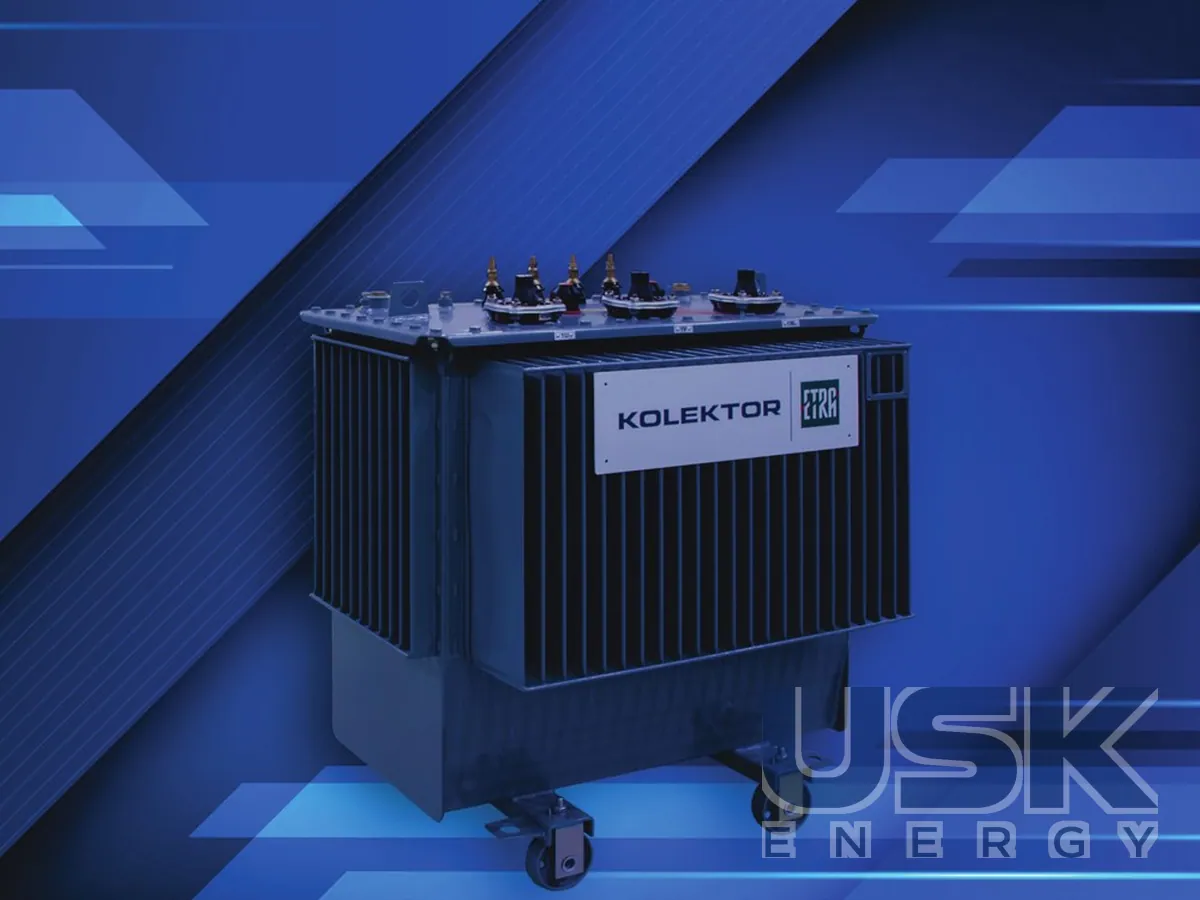

Series 8 — масляні розподільчі трансформатори 50–1600 кВА, до 24 кВ
Kolektor Etra Series 8 — масляні розподільчі трансформатори потужністю 50–1600 кВА з напругою ВН до 24 кВ. Нова серія зі зниженими втратами відповідає вимогам Tier 2 європейського регламенту екодизайну.
- Потужність
- 50–1600 кВА
- Напруга ВН
- до 24 кВ
- Ізоляція
- трансформаторна мінеральна олива
- Енергоефективність
- Ecodesign Tier 2 (Регламент ЄС 548/2014, 2019/1783)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Масляні розподільчі трансформатори Kolektor Etra Series 8 у каталозі виробника мають позначення 8HTI. Їх випускають потужністю від 50 до 1600 кВА для класу напруги до 24 кВ. Серію розроблено відповідно до Tier 2 Регламенту Європейської комісії 548/2014 зі зміною 2019/1783, тому втрати холостого ходу та короткого замикання знижені порівняно з попередніми поколіннями. Через менші втрати трансформатори Series 8 змінено й за габаритами. Втрати та рівень шуму відповідають вимогам стандарту SIST EN 50708-2-1 і Регламенту 548/2014 щодо виконання Директиви 2009/125/ES.
Трансформатори 8HTI мають герметичне виконання з повністю закритим баком без розширювача. Ізоляційним і охолоджувальним середовищем служить мінеральна олива за стандартом SIST IEC 60296, яка не містить PCB. Теплове розширення рідини компенсує бак з гофрованими стінками, і в нормальній роботі в баку створюється надлишковий тиск до 25 кПа. Для безпеки всі герметичні трансформатори оснащені запобіжним клапаном, а сам бак розрахований на значно вищий тиск. Кришка кріпиться до бака гвинтами, а на дні закріплено візок з колесами для переміщення у двох перпендикулярних напрямках.
Охолодження природне повітряне ONAN при температурі навколишнього повітря до 40 °C. За стандартом IEC 60076-7 трансформатори можуть періодично працювати з перевантаженням. Регулювання напруги ±2×2,5 % виконується перемикачем відгалужень на стороні ВН у знеструмленому стані, ручкою на кришці трансформатора. Для мереж, які планують переводити на іншу напругу, є виконання з роботою на 10,5/21 кВ, перемикання також робиться без напруги ручкою на кришці. Усі трансформатори мають на стороні НН виведену нейтраль, ізольовану на повну напругу та розраховану на номінальне навантаження.
Виводи НН виконано через порцелянові ізолятори на кришці відповідно до SIST EN 50386. Виводи ВН виконано через штекерні прохідні ізолятори за SIST EN 50181, тобто під ізольоване кабельне підключення. Таке рішення закриває струмоведучі частини з боку ВН і зменшує габарити ТП. Трансформатори виготовляються та випробовуються за SIST EN 60076-1, SIST EN 50708-1-1 і SIST EN 50708-2-1. Технічні характеристики, тобто потужність, коефіцієнт трансформації, напругу КЗ, втрати холостого ходу та навантажувальні втрати, виробник підтверджує замовнику в межах допусків стандарту.
Виробник наголошує на простому встановленні та на тому, що герметичні трансформатори 8HTI практично не потребують обслуговування. Окремо в каталозі є трансформатор 8HT потужністю 35 кВА для монтажу на опору з додатковим кронштейном. Окрім мінеральної оливи, серія Series 8 випускається з екологічною рідиною та в сухому виконанні. Під час запиту вказують потужність, напругу ВН і НН, схему з'єднання та потрібне виконання виводів. Для ТП з кабельним вводом ВН штекерні вводи зазвичай вибирають одразу, щоб не переробляти приєднання на місці.
Технічні характеристики
| Потужність | 50–1600 кВА |
|---|---|
| Напруга ВН | до 24 кВ |
| Ізоляція | трансформаторна мінеральна олива |
| Енергоефективність | Ecodesign Tier 2 (Регламент ЄС 548/2014, 2019/1783) |
Заміна для
ТМГ-25/10…ТМГ-160/10, ТМ-63/10, ТМ-100/10; ТМГ-250/10, ТМГ-400/10, ТМГ-630/10, ТМГ-1000/10, ТМГ-1600/10, ТМГ-2500/10; ТМ-…/10, ТМЗ-…/10; ТМГ-…/20
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Series 8 — масляні розподільчі трансформатори 50–1600 кВА, до 24 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужностей серії Series 8?
Від 50 до 1600 кВА при напрузі ВН до 24 кВ.
Яким вимогам енергоефективності відповідають трансформатори?
Ecodesign Tier 2 за Регламентами ЄС 548/2014 і 2019/1783.
Яка ізоляція у масляного виконання?
Трансформаторна мінеральна олива.
