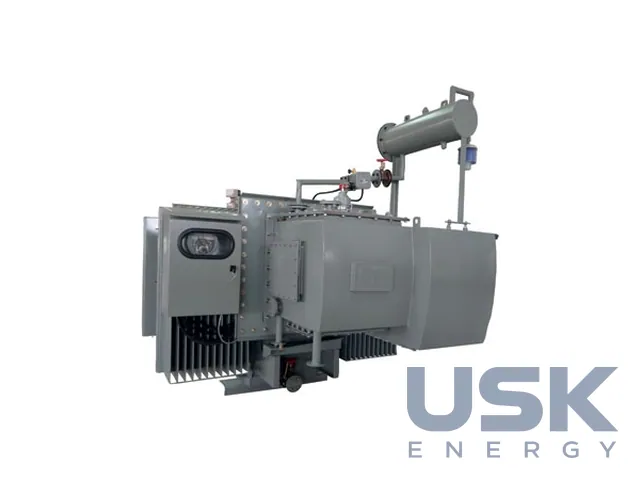

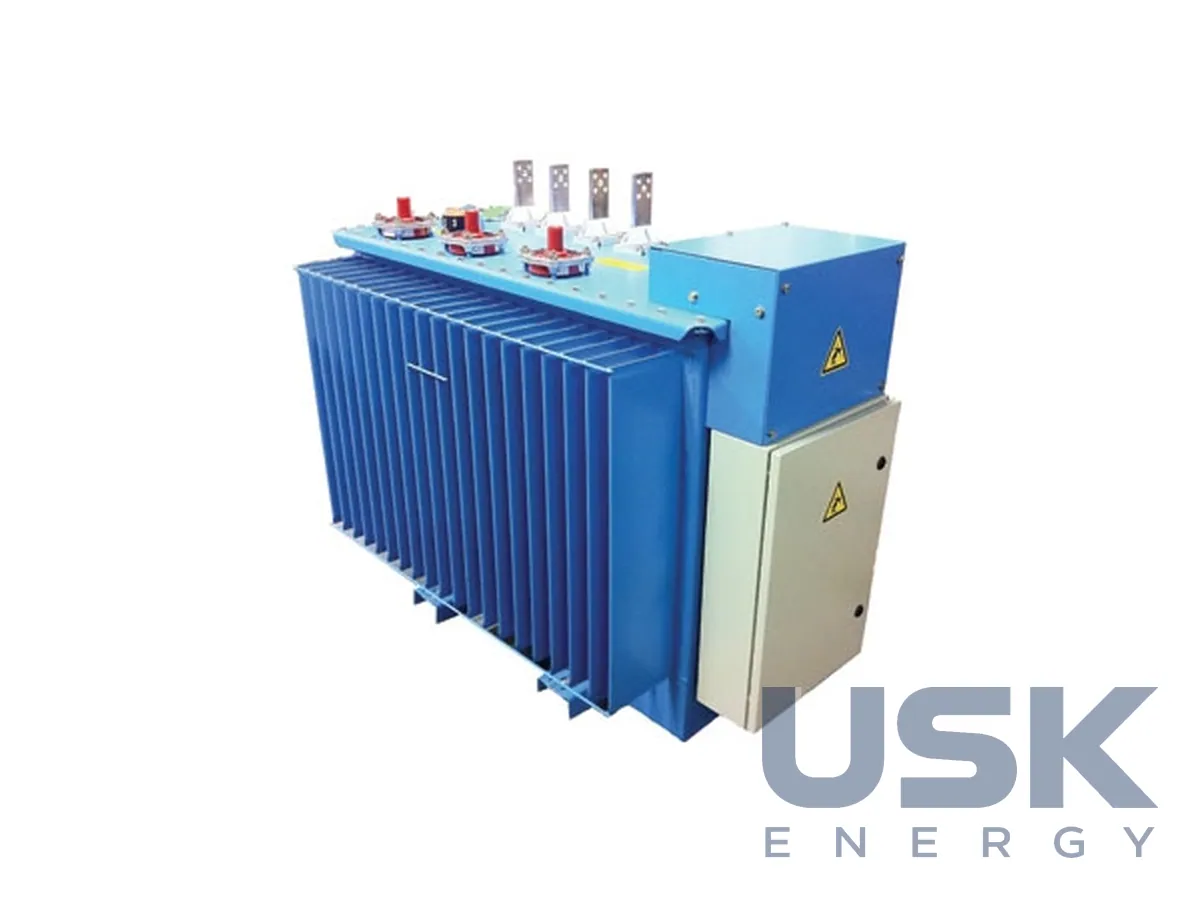

Трансформатор з автоматичним РПН 400–2500 кВА
Масляний трансформатор CAHORS потужністю 400–2500 кВА з автоматичним регулюванням під навантаженням (РПН) у діапазоні −15…+5 % з кроком 2,5 %. Призначений для промислових об'єктів, що живляться від мереж СН зі значними коливаннями напруги.
- Потужність
- 400–2500 кВА
- Первинна напруга
- 11, 22 або 33 кВ
- Регулювання
- автоматичне, −15…+5 % з кроком 2,5 %
- Вторинна напруга
- 415 або 433 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатор CAHORS з автоматичним РПН розраховано на промислові об’єкти, що живляться від розподільних мереж СН з помітними коливаннями напруги. Така ситуація типова для протяжних ліній, віддалених вузлів мережі та мереж, де великі споживачі дають різкі зміни навантаження. За звичайного трансформатора з ПБВ напруга на шинах НН у цих умовах іде слідом за напругою мережі, і технологічне обладнання, двигуни та електроніка споживача працюють поза межами допустимого діапазону.
Потужність від 400 до 2500 кВА. Первинна напруга 11, 22 або 33 кВ, вторинна 415 або 433 В, інші значення на запит. Регулювання автоматичне, у діапазоні −15…+5 % з кроком 2,5 %. Діапазон несиметричний, з більшим запасом у бік зниження напруги мережі. Це відповідає завданню, яке описує виробник, тобто підтримці напруги НН, коли мережа СН зазнає значного просідання, пов’язаного з великими коливаннями навантаження.
РПН підтримує напругу на стороні НН автоматично, без участі персоналу та без вимкнення навантаження. Регулятор порівнює фактичну напругу з уставкою і в разі відхилення переводить перемикач на сусіднє відгалуження. Крок 2,5 % досить дрібний, щоб напруга у споживача змінювалася плавно, без стрибків, помітних для обладнання. Таке виконання доречне там, де ПБВ не справляється з коливаннями мережі, адже ПБВ перемикають лише на вимкненому трансформаторі й зазвичай один-два рази за сезон.
Бак герметичний, заповнений маслом без ПХБ, охолодження природне ONAN. Герметичний бак виключає контакт масла з повітрям, тому масло не зволожується й не окиснюється. Втрати трансформатора виконуються за вимогами, які задає замовник, це зручно під час розрахунку вартості володіння для конкретного підприємства. Тип перемикача й регулятора зазначають у документації на конкретний трансформатор, і за нею планують перевірки приводу та облік кількості перемикань.
Основна сфера застосування, за описом CAHORS, це живильні трансформатори промислових установок, під’єднані до мереж СН з великими просіданнями напруги через значні зміни навантаження. Це можуть бути підприємства на кінці довгої лінії, гірничодобувні та переробні об’єкти, насосні станції, виробництва з великими двигунами. Для таких споживачів стабілізація напруги на вводі зменшує кількість вимкнень за мінімальною напругою та нагрівання двигунів. Окрім промисловості, такий трансформатор придатний і для інших споживачів на слабких ділянках мережі, де скарги на якість напруги не вдається зняти переналаштуванням ПБВ.
Під час замовлення зазначають потужність, первинну та вторинну напругу, діапазон і крок регулювання, вимоги до регулятора та його уставок, а також до втрат і умов встановлення. Окремо погоджують, куди виводяться сигнали положення перемикача та несправності регулятора, наприклад в АСК ТП підприємства, щоб служба енергетика бачила роботу РПН і вчасно реагувала на збої.
Технічні характеристики
| Потужність | 400–2500 кВА |
|---|---|
| Первинна напруга | 11, 22 або 33 кВ |
| Регулювання | автоматичне, −15…+5 % з кроком 2,5 % |
| Вторинна напруга | 415 або 433 В |
| Охолодження | ONAN |
| Бак | герметичний, олива без ПХБ |
Заміна для
ТМГ-250/10…ТМГ-2500/10 (з ПБВ); з РПН — ТМН-…/35; розподільного 10/0,4 кВ з РПН прямого аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Трансформатор з автоматичним РПН 400–2500 кВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон регулювання РПН?
Автоматичне регулювання −15…+5 % з кроком 2,5 %.
На які напруги випускається трансформатор?
Первинна напруга 11, 22 або 33 кВ, вторинна 415 або 433 В. Потужність 400–2500 кВА.
Для яких об'єктів потрібен трансформатор з РПН?
Для промислових підприємств, що живляться від мереж СН зі значними коливаннями напруги.
