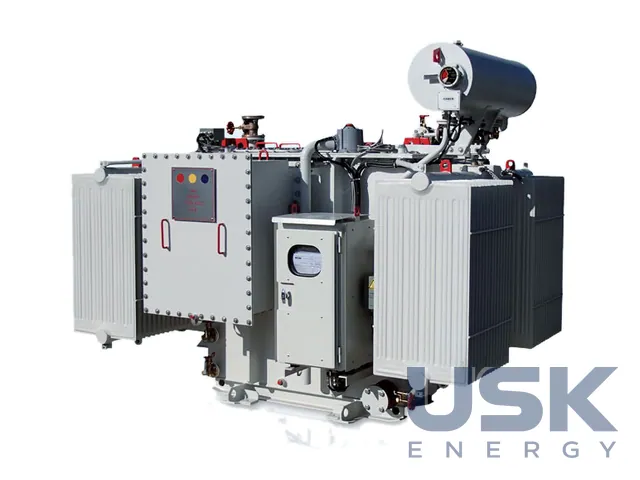

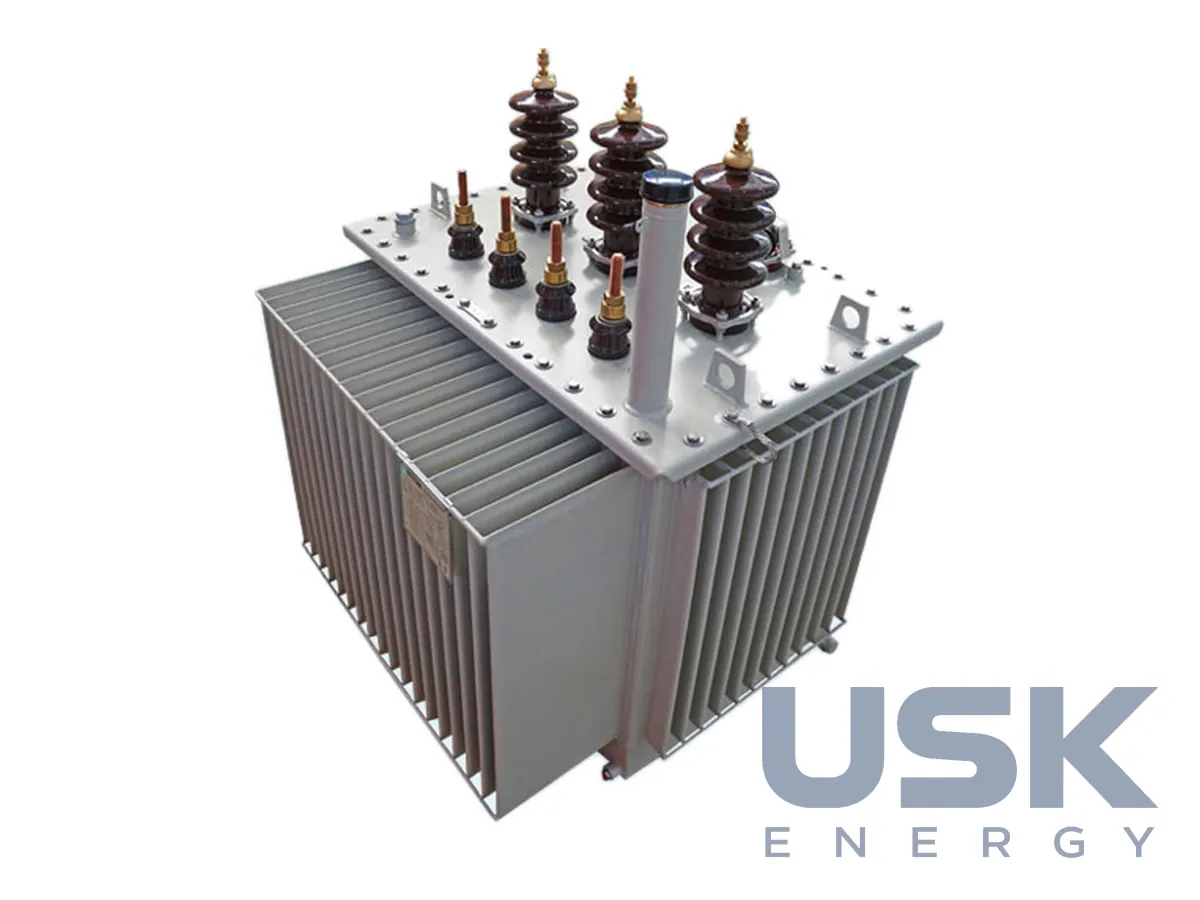

Заземлювальні трансформатори та трансформатори власних потреб
Заземлювальні трансформатори та трансформатори власних потреб KONČAR D&ST для підстанцій і електростанцій. Заземлювальні створюють штучну нейтраль в ізольованих мережах, трансформатори власних потреб живлять допоміжні кола підстанцій і станцій.
- Заземлювальні
- розрахунок за струмами замикання, їх тривалістю та опором нульової послідовності
- Опції
- допоміжна обмотка для живлення власних потреб, стабілізувальна третинна обмотка
- Власні потреби
- живлення допоміжних кіл підстанцій, електростанцій і промислових об'єктів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Заземлювальні трансформатори та трансформатори власних потреб KONČAR D&ST належать до спеціальної програми заводу і розв'язують два різні завдання, які на практиці часто поєднують в одному апараті. Їх ставлять на підстанціях мережевих компаній, на електростанціях і на великих промислових об'єктах.
Заземлювальний трансформатор потрібен у мережах СН з ізольованою нейтраллю або там, де обмотку силового трансформатора з'єднано в трикутник і власної нейтралі вона не має. Апарат створює штучну нейтраль, до якої підключають дугогасну котушку, резистор або глухе заземлення. Так мережева компанія отримує обраний режим заземлення нейтралі та можливість налаштувати релейний захист від замикань на землю. Зазвичай обмотку такого трансформатора з'єднують у зигзаг або в зірку з компенсаційною обмоткою трикутника. У нормальному режимі через трансформатор тече лише невеликий струм намагнічування, а під час замикання на землю він короткочасно пропускає струм нульової послідовності.
Тому заземлювальний трансформатор розраховують не за тривалою потужністю, як звичайний, а під конкретну мережу. Вихідні дані для розрахунку охоплюють струм замикання на землю, його допустиму тривалість і потрібний опір нульової послідовності. Від них залежать переріз обмоток, нагрівання під час аварії і розміри магнітопроводу. Під час замовлення важливо вказати параметри мережі, схему заземлення нейтралі та характеристики котушки чи резистора, якщо їх уже обрано.
На замовлення в заземлювальний трансформатор додають допоміжну обмотку НН, і тоді той самий апарат живить власні потреби підстанції. Це заощаджує місце і витрати на окремий трансформатор власних потреб та окрему комірку СН. Інша опція передбачає стабілізувальну третинну обмотку, з'єднану в трикутник. Вона знижує опір нульової послідовності і пригнічує третю гармоніку в магнітному потоці. У разі вимкнення однієї фази або несиметричного навантаження така обмотка також вирівнює напруги на фазах.
У складі підстанції заземлювальний трансформатор підключають до шин СН через окрему комірку з вимикачем або вимикачем навантаження із запобіжниками. Захист налаштовують так, щоб у разі тривалого замикання на землю апарат вимкнувся раніше, ніж обмотка перегріється понад розрахункове значення. Під час експлуатації контролюють температуру, стан вводів та ізоляції, справність пристрою, до якого підключено нейтраль.
Трансформатори власних потреб живлять допоміжні кола підстанцій, електростанцій і промислових об'єктів. Через них отримують живлення освітлення, обігрів і вентиляція приміщень, зарядні пристрої акумуляторних батарей, приводи вимикачів і роз'єднувачів, системи охолодження силових трансформаторів, насоси, компресори, обладнання зв'язку і телемеханіки. Від безвідмовності цих кіл залежить можливість керувати підстанцією, тому їх зазвичай резервують, ставлячи два трансформатори від різних секцій шин. Потужність, напруги обмоток і схему з'єднання задають у запиті під конкретний об'єкт, разом із вимогами щодо ізоляційної рідини, виконання бака та умов встановлення.
Технічні характеристики
| Заземлювальні | розрахунок за струмами замикання, їх тривалістю та опором нульової послідовності |
|---|---|
| Опції | допоміжна обмотка для живлення власних потреб, стабілізувальна третинна обмотка |
| Власні потреби | живлення допоміжних кіл підстанцій, електростанцій і промислових об'єктів |
Заміна для
ФМЗО, ТМПС (нейтралеутворювальні ZNyn 6–35 кВ); ТСН: ТМ-…/10, ТМГ-100/10…ТМГ-250/10, ТСЗ-…/10, ТМ-…/35
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Заземлювальні трансформатори та трансформатори власних потреб. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібен заземлювальний трансформатор KONČAR D&ST?
Він створює штучну нейтраль в ізольованій мережі. Розрахунок ведеться за струмами замикання на землю, їх тривалістю та опором нульової послідовності.
Чи можна поєднати заземлювальний трансформатор із живленням власних потреб?
Так, опційно встановлюється допоміжна обмотка для живлення власних потреб.
На яких об'єктах застосовуються трансформатори власних потреб?
На підстанціях, електростанціях і промислових об'єктах для живлення допоміжних кіл.
