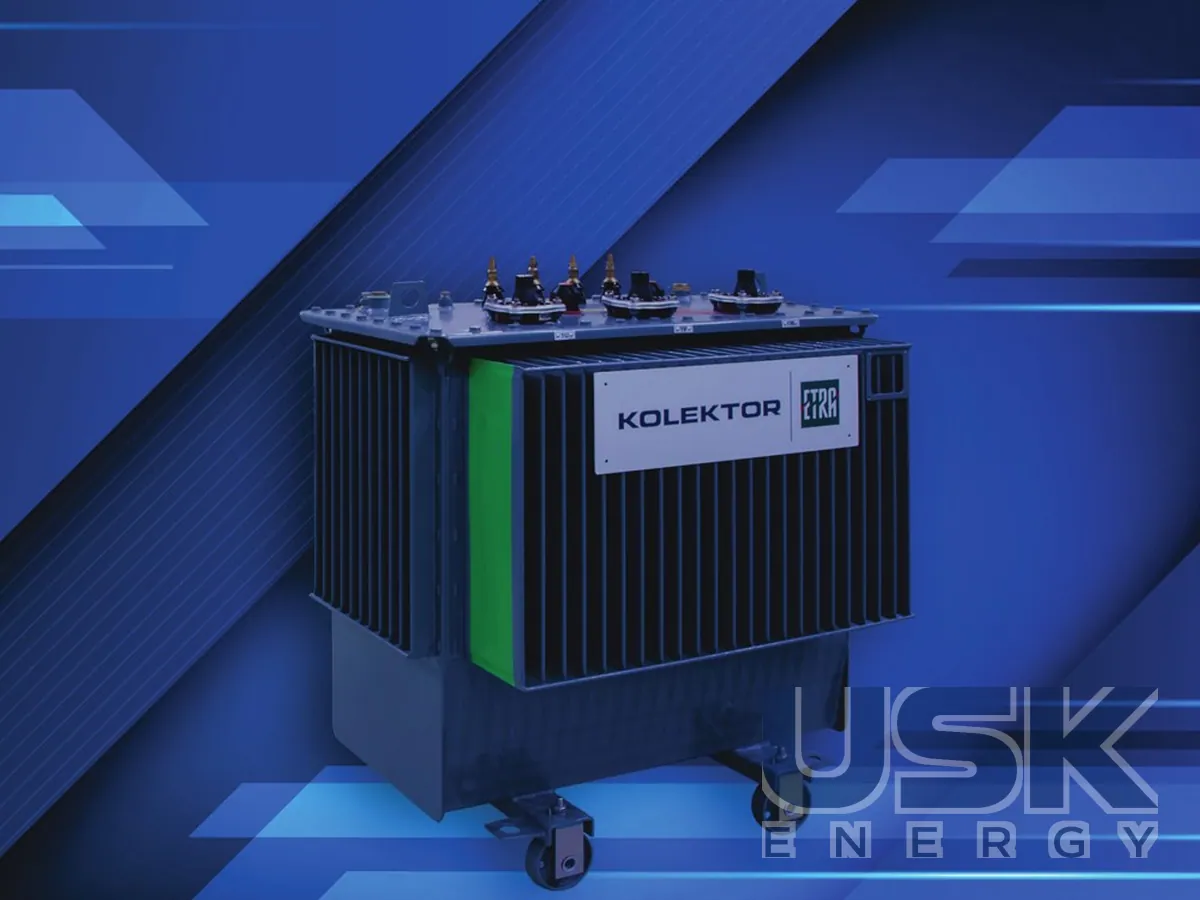

Series 8 — розподільчі трансформатори з рідиною MIDEL 7131, 50–1600 кВА
Kolektor Etra Series 8 з рідиною MIDEL 7131 — розподільчі трансформатори 50–1600 кВА з напругою ВН до 24 кВ. Замість мінеральної оливи в них залита екологічна рідина MIDEL 7131.
- Потужність
- 50–1600 кВА
- Напруга ВН
- до 24 кВ
- Ізоляція
- екологічна рідина MIDEL 7131
- Енергоефективність
- Ecodesign Tier 2
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Виконання Kolektor Etra Series 8 з рідиною MIDEL 7131 у каталозі виробника позначене 8HTIM. Це розподільчі трансформатори потужністю від 50 до 1600 кВА класу напруги до 24 кВ, у яких замість мінеральної оливи залита екологічна рідина MIDEL 7131. Серія відповідає Tier 2 Регламенту Європейської комісії 548/2014 зі зміною 2019/1783, тобто має знижені втрати холостого ходу та короткого замикання. Втрати та шум відповідають SIST EN 50708-2-1. Трансформатори виготовляються та випробовуються за SIST EN 60076-1, SIST EN 50708-1-1 і SIST EN 50708-2-1.
Ізоляційним і охолоджувальним середовищем служить органічний естер MIDEL 7131, який відповідає стандарту IEC 61099-1. Рідина має клас пожежної безпеки K3, тобто високу температуру займання порівняно з мінеральною оливою. Трансформатори не містять PCB. Вибір естеру пов'язаний з екологічними вимогами та пожежною безпекою. Таке виконання обирають для об'єктів поблизу водойм і в зонах захисту ґрунтових вод, а також для ТП у житловій забудові та на промислових майданчиках, де підвищені вимоги до пожежної безпеки. У герметичному баку рідина не контактує з повітрям, тому під час експлуатації її стан змінюється повільно.
Конструкція герметична, бак повністю закритий і не має розширювача. Теплове розширення рідини компенсують гофровані стінки бака, у нормальній роботі в ньому створюється надлишковий тиск до 25 кПа. Запобіжний клапан не дає тиску піднятися вище допустимого, а бак розраховано на значно вищий тиск. Охолодження природне KNAN при температурі навколишнього повітря до 40 °C. Відповідно до IEC 60076-7 трансформатори допускають періодичне перевантаження.
Регулювання напруги ±2×2,5 % виконують перемикачем відгалужень на стороні ВН у знеструмленому стані, ручкою на кришці. Є виконання для роботи на 10,5/21 кВ, перемикання напруги також без збудження. Ручки перемикачів виведені на кришку, тому для зміни ступеня регулювання бак не відкривають і рідину не зливають. Нейтраль на стороні НН виведена, ізольована на повну напругу та розрахована на номінальне навантаження. Виводи НН виконано через порцелянові ізолятори за SIST EN 50386, виводи ВН через штекерні прохідні ізолятори за SIST EN 50181 під ізольоване кабельне підключення. Для переміщення на дні бака закріплено візок з колесами.
За потужностями та габаритним рядом виконання 8HTIM повторює масляну серію 8HTI, тому заміна мінеральної оливи на естер не змінює підхід до проєктування ТП. Виробник зазначає, що трансформатори прості в установленні та практично не потребують обслуговування. Окремо в каталозі є трансформатор 8HTM потужністю 35 кВА для монтажу на опору. Під час запиту вказують потужність, напруги ВН і НН, схему з'єднання, виконання виводів і вимоги об'єкта до пожежної та екологічної безпеки.
Технічні характеристики
| Потужність | 50–1600 кВА |
|---|---|
| Напруга ВН | до 24 кВ |
| Ізоляція | екологічна рідина MIDEL 7131 |
| Енергоефективність | Ecodesign Tier 2 |
Заміна для
ТМГ-250/10, ТМГ-400/10, ТМГ-630/10, ТМГ-1000/10, ТМГ-1600/10, ТМГ-2500/10; ТМ-…/10, ТМЗ-…/10; на синтетичному ефірі MIDEL серійного аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Series 8 — розподільчі трансформатори з рідиною MIDEL 7131, 50–1600 кВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка рідина використовується замість мінеральної оливи?
Екологічна рідина MIDEL 7131.
Які потужності та напруги доступні?
Потужність 50–1600 кВА, напруга ВН до 24 кВ.
Чи відповідає це виконання вимогам екодизайну?
Так, втрати відповідають Ecodesign Tier 2.
