ZT — заземлювальні трансформатори та трансформатори власних потреб

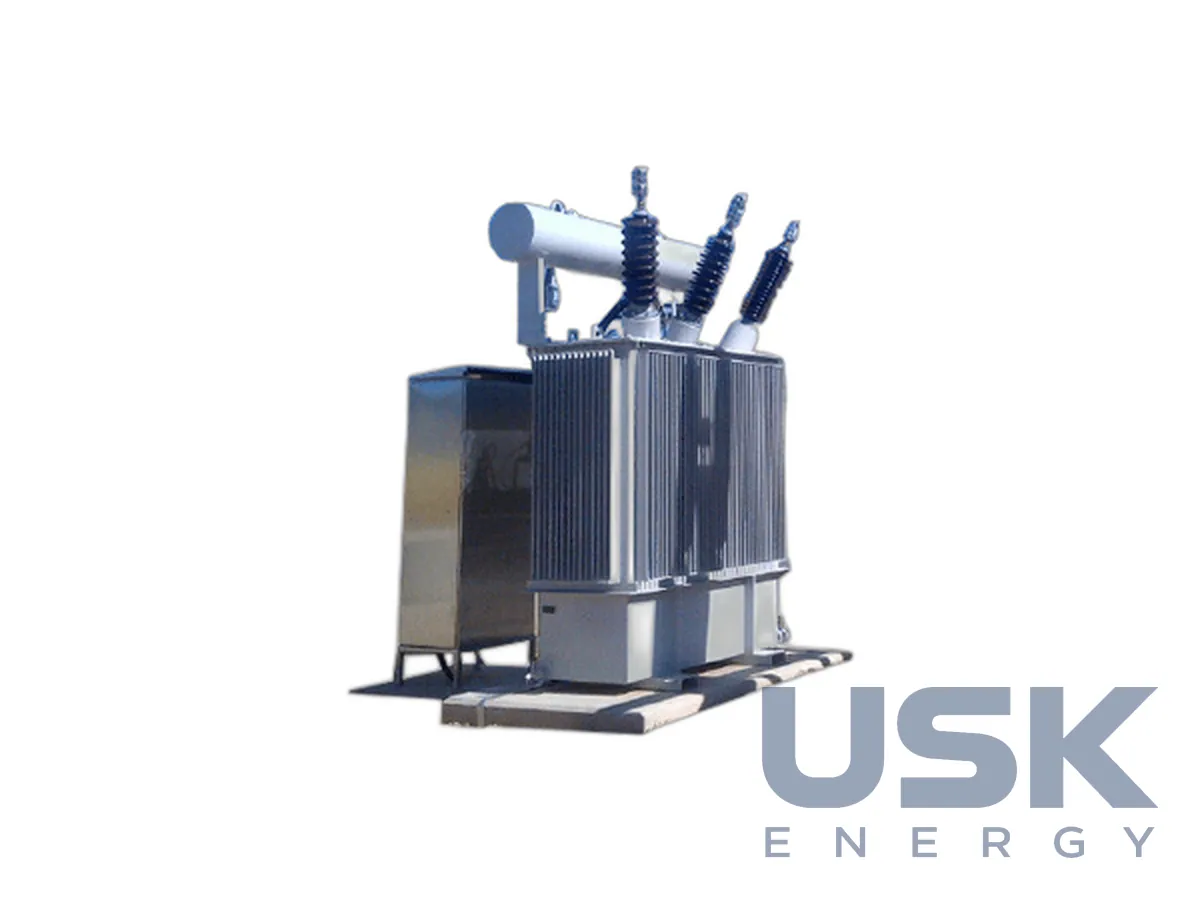

Kolektor Etra ZT — трансформатори для створення штучної нейтралі та живлення власних потреб підстанцій. Приклад виконання ZT 500 кВА 34/0,4 кВ. Масово постачалися для офшорних платформ ВЕС.
- Приклад виконання
- ZT 500 кВА 34/0,4 кВ
- Призначення
- заземлення нейтралі мережі та живлення власних потреб
- Застосування
- підстанції, зокрема морських ВЕС
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори Kolektor Etra ZT поєднують функції заземлювального трансформатора та трансформатора власних потреб. Вони створюють штучну нейтраль мережі для її заземлення та одночасно живлять власні потреби підстанції. Типове виконання, на яке посилається виробник, ZT 500 кВА 34/0,4 кВ, тобто трансформатор потужністю 500 кВА з обмоткою ВН на 34 кВ і обмоткою НН на 0,4 кВ. Такі трансформатори масово постачалися для офшорних платформ ВЕС, де обидві функції потрібні на кожній платформі. Заземлювальні трансформатори Kolektor Etra випускає в програмі спеціальних трансформаторів поряд з пічними, тяговими трансформаторами та струмообмежувальними реакторами.
Потреба в штучній нейтралі виникає в мережах, де обмотки силових трансформаторів з боку СН з'єднані в трикутник і доступної нейтралі немає. Щоб заземлити таку мережу через резистор, дугогасну котушку або безпосередньо, потрібна нейтральна точка, і її створює заземлювальний трансформатор. У нормальному режимі через його обмотку тече лише невеликий струм намагнічування. Під час замикання на землю через нейтраль проходить струм замикання, за яким спрацьовує захист. Від вибраного режиму заземлення залежить величина цього струму та вимоги до термічної стійкості трансформатора. Заземлювальний трансформатор вмикають паралельно з мережею, а не в розрив лінії, тому в нормальному режимі він не впливає на передавання потужності.
Обмотка НН на 0,4 кВ використовується для живлення власних потреб підстанції. Від неї живлять, наприклад, освітлення, обігрів, вентиляцію, оперативні кола та зарядні пристрої. Коли обидві функції виконує один апарат, на підстанції не потрібен окремий трансформатор власних потреб з власною коміркою, кабелями та фундаментом. Для невеликих підстанцій і платформ це помітна економія місця та обладнання. Потужність обмотки НН вибирають за навантаженням власних потреб із запасом на розширення.
На морській платформі ВЕС місце та маса обмежені, і кожен апарат ускладнює конструкцію та монтаж. Тому поєднання заземлення нейтралі та живлення власних потреб в одному трансформаторі для офшорних об'єктів стало поширеною практикою. Серійне постачання однакових трансформаторів для кількох платформ спрощує проєктування та комплект запасних частин. У виконанні 34/0,4 кВ трансформатор підключається до мережі 34 кВ платформи, а на стороні НН живить навантаження 0,4 кВ. Окрім морських ВЕС, трансформатори ZT застосовують на звичайних підстанціях, де потрібне заземлення нейтралі мережі СН.
Під час запиту на трансформатор ZT вказують напругу мережі, режим заземлення нейтралі, допустимий струм і тривалість замикання на землю, потужність власних потреб, напругу НН, схему з'єднання та умови встановлення. Для платформ ВЕС додатково узгоджують габарити, масу та виконання для морської атмосфери. Окремо узгоджують, чи потрібен резистор або котушка в нейтралі та хто їх постачає. За цими даними виробник розраховує обмотки та визначає потужність трансформатора, наприклад 500 кВА, як у наведеному виконанні.
Технічні характеристики
| Приклад виконання | ZT 500 кВА 34/0,4 кВ |
|---|---|
| Призначення | заземлення нейтралі мережі та живлення власних потреб |
| Застосування | підстанції, зокрема морських ВЕС |
Заміна для
ФМЗО, ТМПС (нейтралеутворювальні ZNyn 6–35 кВ); ТСН: ТМ-…/10, ТМГ-100/10…ТМГ-250/10, ТСЗ-…/10, ТМ-…/35
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
ZT — заземлювальні трансформатори та трансформатори власних потреб. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
