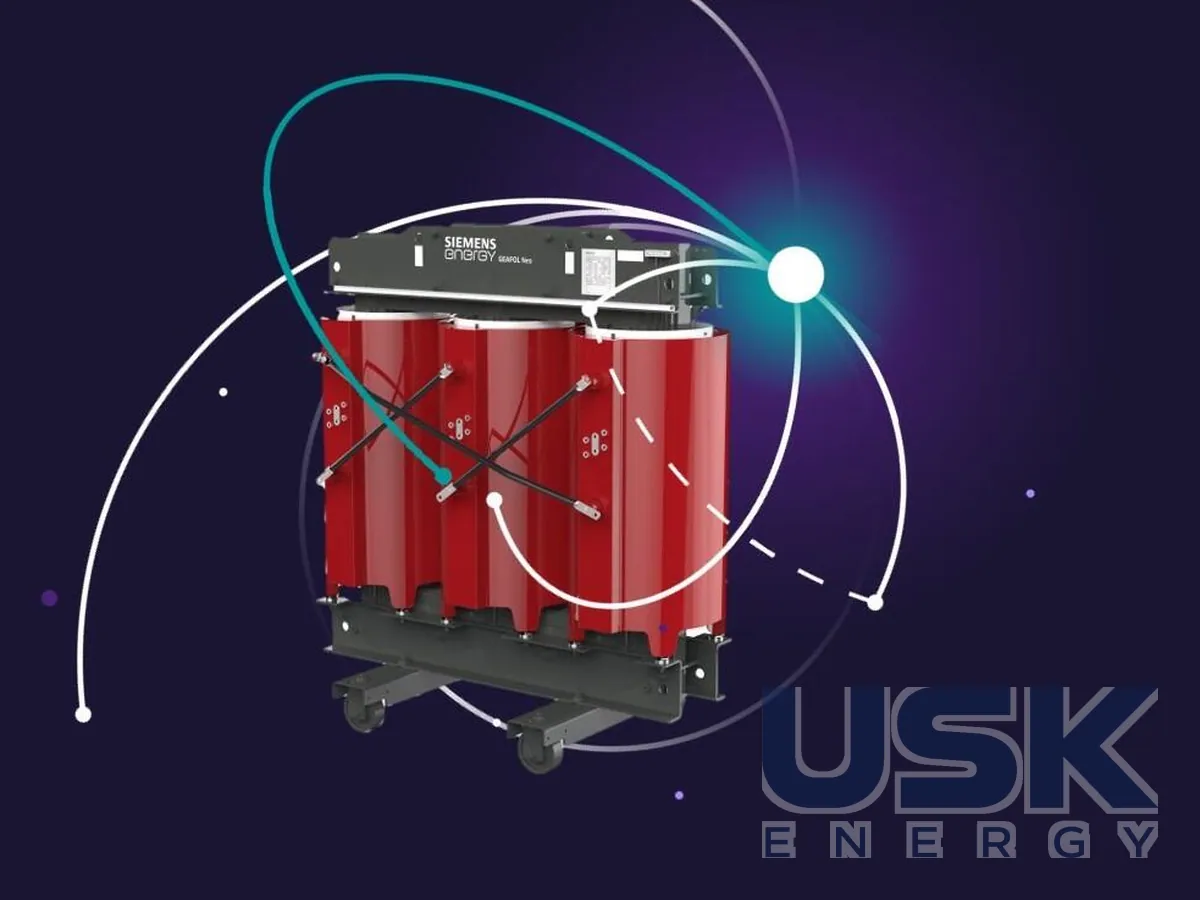

GEAFOL Neo — компактний сухий трансформатор до 6,3 МВА, 40,5 кВ

Опис

GEAFOL Neo є полегшеною версією сухого литого трансформатора GEAFOL Siemens Energy. Потужність до 6,3 МВА, Um до 40,5 кВ. Модель розрахована на встановлення в безпосередній близькості до людей, тобто в громадських і житлових будівлях, а також усередині вітроустановок. Виробник називає й інші галузі застосування, серед них центри оброблення даних, системи накопичення енергії та промислові об'єкти з важкими умовами роботи.

Головна відмінність від базового GEAFOL стосується маси й габаритів. Розподільні та перетворювальні трансформатори GEAFOL Neo майже на десять відсотків легші за порівнянні машини попередньої серії, і виграш у розмірах найпомітніший у трансформаторів на вищі середні напруги. У будівлі це означає менше навантаження на перекриття, вужчі прорізи для заносу й меншу площу електроприміщення. У вітроустановці кожен зекономлений кілограм і сантиметр полегшує компонування гондоли чи башти.

Основа технології лишилася колишньою. У світі працює близько 200 тисяч трансформаторів GEAFOL, і перевірені часом вузли перенесено в Neo без змін. Це стрічкова обмотка НН і фольгова обмотка ВН з алюмінію, залиті епоксидною смолою. Ізоляція стійка до перехідних перенапруг. Випробування трансформаторів GEAFOL різної потужності й різних класів напруги разом із вакуумними вимикачами Siemens показали, що обмотки СН справляються з комутаційними перенапругами без проблем.

Трансформатори класифіковано за IEC 60076-11 як E3, C3 і F1, вищі класи довкілля та клімату доступні на запит. Для ЄС машини виконують за директивою екодизайну 2009/125/EC і регламентом 2019/1783 рівня Tier 2, що діє з 1 липня 2021 року, а також за DIN EN 50708-2-1 або 50708-3-1. Для постачань за межі Європейської економічної зони випускають виконання за IEC 60076-11, для Північної Америки за IEEE C57.12.01 з випробуваннями за IEEE C57.12.91, з урахуванням вимог DOE за 10 CFR Part 431. На запит враховують й інші національні стандарти, наприклад CSA/ANSI/IEEE і SABS.

Для підвищення потужності трансформатор оснащують вентиляторами, залежно від типу приріст сягає приблизно 50 %. При цьому зростають втрати короткого замикання. Наприклад, у разі збільшення потужності на 30 % вони зростають приблизно на 69 %, а напруга КЗ зростає лінійно на ті самі 30 %. Це враховують під час вибору, якщо вентилятори плануються як постійний режим, а не як резерв на піки навантаження. Конструкція придатна до перероблення після закінчення строку служби, що виробник закладає вже зараз. Високий ступінь стандартизації робить модель вигідною за співвідношенням ціни та характеристик, а для встановлення пропонують стандартні кожухи різних виконань і набір приладдя, зокрема шасі та типові виводи НН.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
