SCB / SCBH / SCZ 10–110 кВ — сухі трансформатори з литою ізоляцією (зокрема аморфні й «розумні»)
TBEA SCB, SCBH і SCZ — сухі трансформатори з литою епоксидною ізоляцією на 10, 35 і 110 кВ потужністю від 1250 кВА до 50 МВА. Ряд охоплює розподільні моделі до 2500 кВА, аморфні SCBH15, «розумні» SCB18-ZN і трансформатор 110 кВ з РПН.
- 10 кВ
- SCB13-2500/10, SCB18-2500/10, SCB18-ZN-1250/10: 10/0,4 кВ, Dyn11, uк 6 %
- 35 кВ
- SCB13-2500/35, SCBH15-2500/35: 35/0,4 кВ
- Аморфні
- SCBH15-2500/10: втрати ХХ ≤1,2 кВт; SCBH15-2500/35: ≤1,48 кВт
- 110 кВ
- SCZ-H·ZN-50000/110: 50 МВА, (115 ±4×1,25 %)/36,5 кВ, РПН, три однофазні котушки
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі трансформатори TBEA з литою епоксидною ізоляцією ставлять просто в центрах навантаження, там, де важлива пожежобезпека й олива небажана. Їх застосовують у висотних будівлях і підземних спорудах, аеропортах і транспортних вузлах, ЦОД, метро, на промислових підприємствах і в гірничих районах. За даними виробника вони працюють також як трансформатори власних потреб ТЕС, ГЕС і АЕС, трансформатори збудження генераторів і на морських нафтових платформах, у мережах 6-10 кВ і 35 кВ.

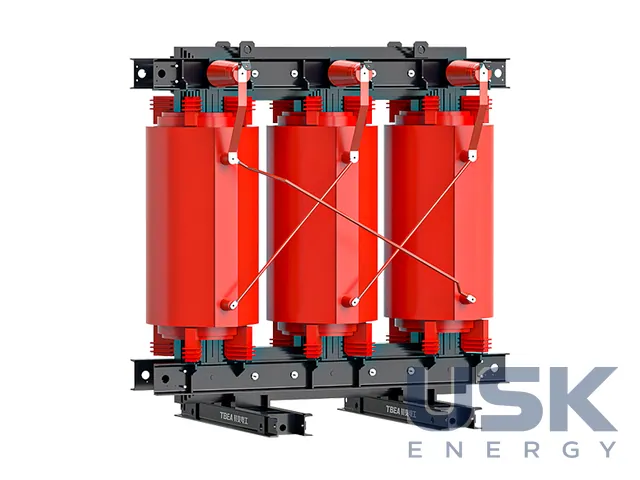

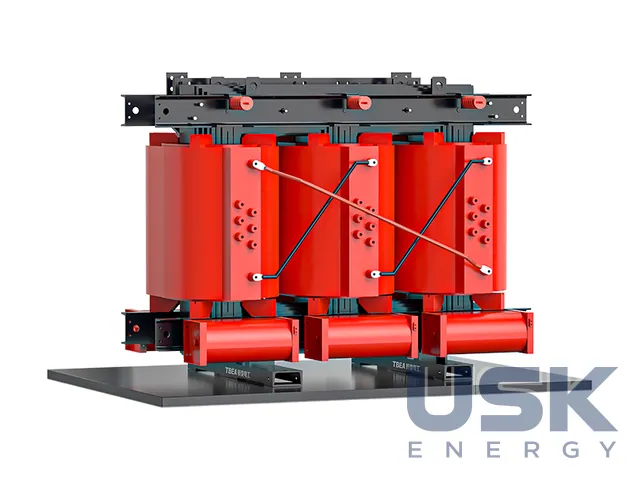

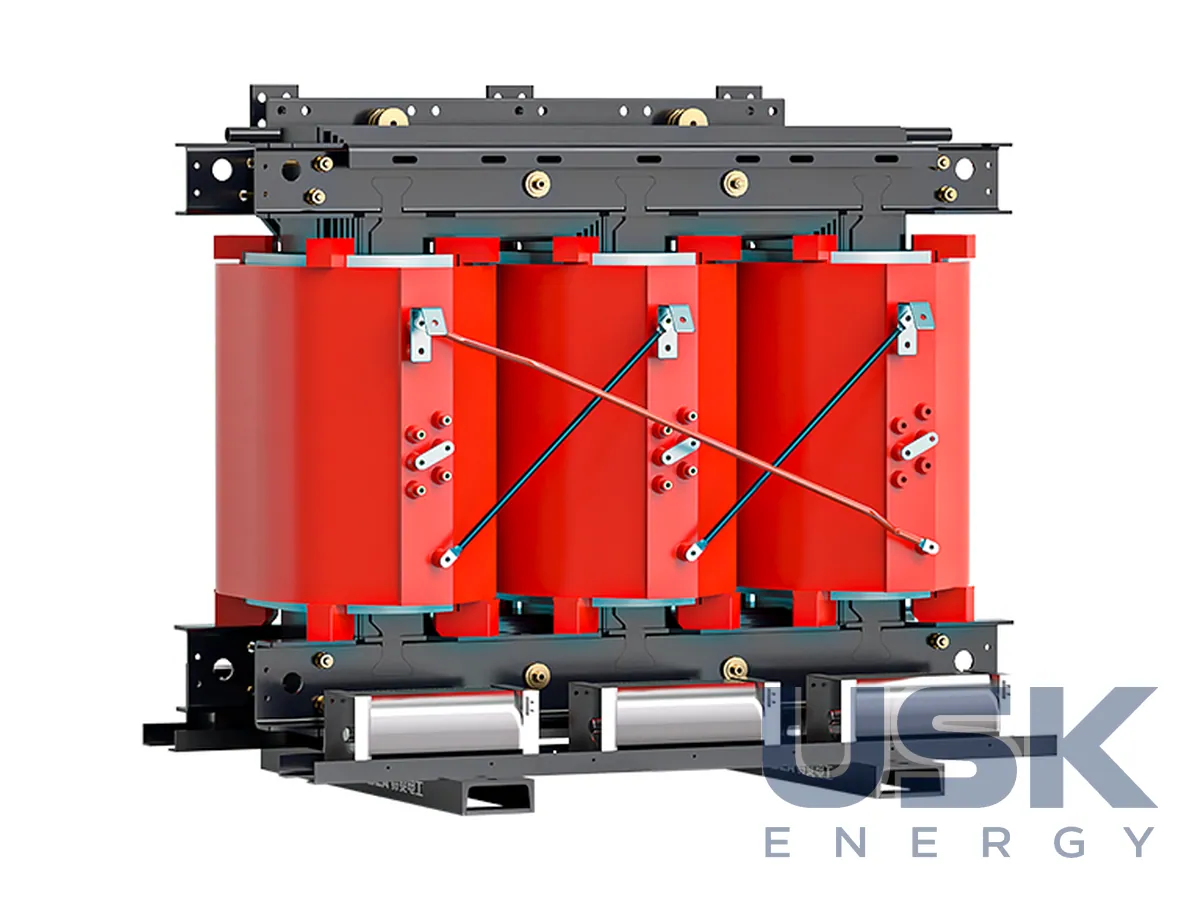

Розподільні SCB13-2500/10, SCB13-2500/35 і SCB18-2500/10 потужністю до 2500 кВА знижують напругу 10 або 35 кВ до 0,4 кВ, група з'єднання Dyn11, напруга КЗ 6 %. Обмотки повністю залито епоксидним компаундом під вакуумом. Вони мають високу електричну й механічну міцність, стійкі до КЗ, тріщин і вологи, самозгасають і не дають вторинних займань. Охолодження природне або з вентиляторами (AN/AF), перевищення температури до 100–125 К. У SCB13-2500/10 втрати холостого ходу до 2,59 кВт і КЗ до 16,6 кВт, в енергоефективної SCB18-2500/10 відповідно 2,08 і 16,6 кВт.
Аморфні SCBH15 поєднують магнітопровід з аморфного сплаву з литою ізоляцією. Конструкція знімає типові для аморфних апаратів проблеми з шумом, стійкістю до раптового КЗ і частковими розрядами. Втрати холостого ходу до 1,2 кВт у SCBH15-2500/10 і до 1,48 кВт у SCBH15-2500/35, шум до 60 дБ(А). «Розумний» SCB18-ZN-1250/10-NX1 першого класу енергоефективності має датчики й ПЗ для контролю стану та самодіагностики, часткові розряди менше 5 пКл, втрати ХХ до 1,205 кВт.
Найбільший у серії SCZ-H·ZN-50000/110 на 50 МВА ((115 ±4×1,25 %)/36,5 кВ, YNd11, AN/AF, РПН) зібрано з трьох однофазних котушок у трифазну групу. Так кожна котушка працює під меншою напругою, а транспортна висота перестає бути проблемою. Апарат ставлять у модульному приміщенні з автоматичним пожежогасінням і системою інтелектуального контролю, розширювача в нього немає. Він тримає перевантаження, має малі часткові розряди, низькі шум і вібрацію, втрати ХХ менше 54 кВт, КЗ менше 220 кВт. Такий трансформатор підходить для підстанцій 110 кВ у стиснених умовах міст і підприємств.
Технічні характеристики
| 10 кВ | SCB13-2500/10, SCB18-2500/10, SCB18-ZN-1250/10: 10/0,4 кВ, Dyn11, uк 6 % |
|---|---|
| 35 кВ | SCB13-2500/35, SCBH15-2500/35: 35/0,4 кВ |
| Аморфні | SCBH15-2500/10: втрати ХХ ≤1,2 кВт; SCBH15-2500/35: ≤1,48 кВт |
| 110 кВ | SCZ-H·ZN-50000/110: 50 МВА, (115 ±4×1,25 %)/36,5 кВ, РПН, три однофазні котушки |
| Охолодження | AN/AF |
| Перевищення температури | ≤100 / ≤125 К |
| Часткові розряди | <5 пКл (SCB18-ZN) |
| Енергоефективність | 1-й клас (SCB18) |
Заміна для
ТСЛ-630/10, ТСЛ-1000/10, ТСЗЛ-1600/10, ТСЗГЛ-2500/10; ТСЗ-…/10; сухі 20–35 кВ — ТСЛ/ТСЗЛ (загальний тип); 110 кВ — прямого аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
SCB / SCBH / SCZ 10–110 кВ — сухі трансформатори з литою ізоляцією (зокрема аморфні й «розумні»). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 34 00 00 |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 34 00 |
| HTSUS (США) | 8504 34 00 00 |
| Митний тариф КНР | 8504 34 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які втрати мають сухі трансформатори SCB на 2500 кВА?
У SCB13-2500/10 втрати холостого ходу до 2,59 кВт і КЗ до 16,6 кВт. Енергоефективна SCB18-2500/10 має 2,08 і 16,6 кВт.
Чим аморфні SCBH15 відрізняються від звичайних?
Магнітопровід з аморфного сплаву знижує втрати холостого ходу до 1,2 кВт у SCBH15-2500/10 і до 1,48 кВт у SCBH15-2500/35. Шум не перевищує 60 дБ(А).
Чи бувають сухі трансформатори на 110 кВ?
Так, SCZ-H·ZN-50000/110 на 50 МВА з напругами (115 ±4×1,25 %)/36,5 кВ і РПН. Він складається з трьох однофазних котушок і ставиться в модульному приміщенні з автоматичним пожежогасінням.
