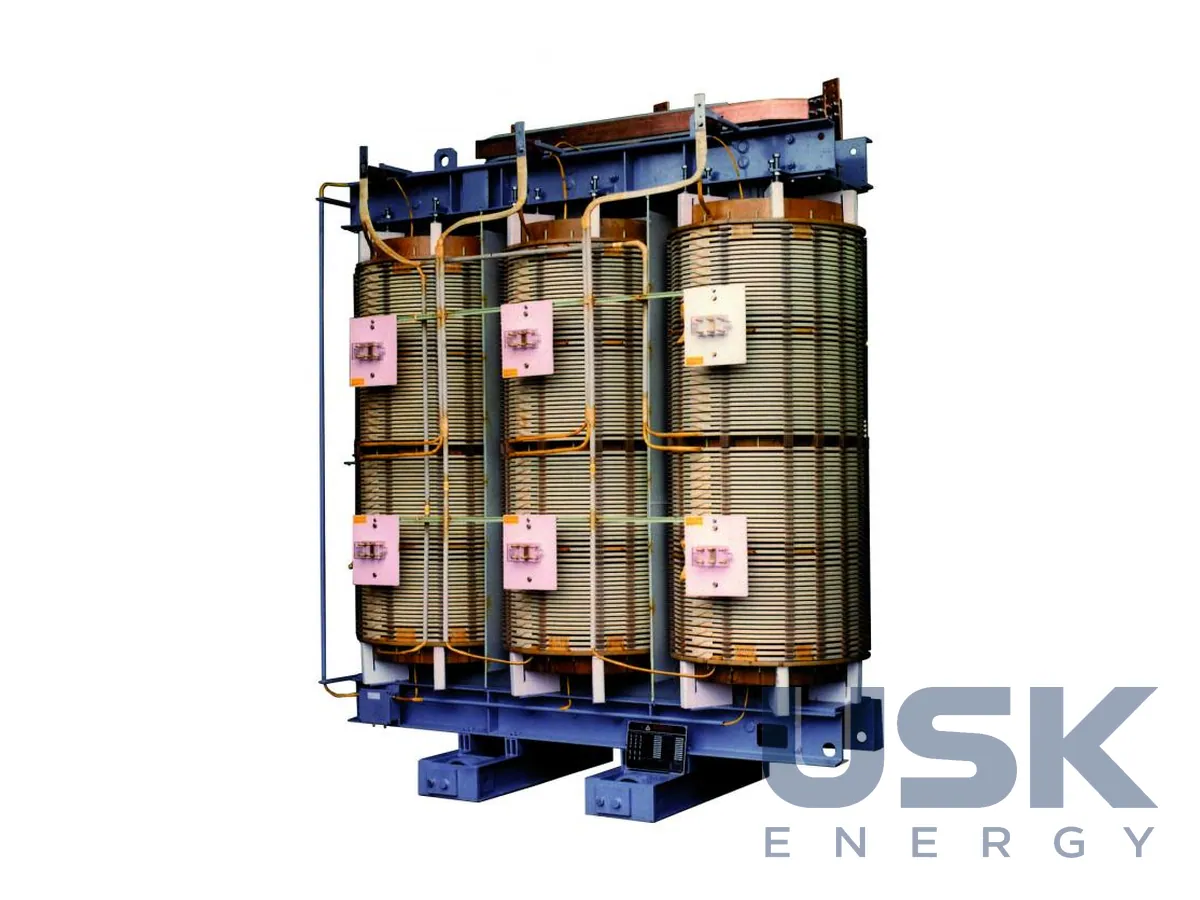

SEA TTH — сухий трансформатор із повітряною ізоляцією обмоток до 25 МВА
SEA TTH, сухий трансформатор із відкритими обмотками та повітряною ізоляцією потужністю до 25 МВА і рівнем ізоляції до LI 200 кВ. У конструкції мінімум ізоляційних матеріалів, тому під час пожежі димоутворення низьке.
- Потужність
- до 25 МВА
- Рівень ізоляції
- до LI 200 кВ
- Конструкція
- відкриті обмотки СН з повітряною ізоляцією
- Виконання
- автотрансформатори, перетворювальні, тягові, для випробувальних стендів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEA TTH відносять до сухих трансформаторів, але принцип ізоляції в них інший, ніж у литих машин. Обмотки СН відкриті та ізольовані повітрям, без суцільної заливки смолою. Зазвичай у них застосовують ізоляцію типу Nomex®. Частка ізоляційних матеріалів у загальній масі трансформатора дуже мала, тому під час пожежі горіти й диміти практично нічому. Це і є головний аргумент на користь TTH там, де вимоги до пожежної безпеки жорсткіші, ніж може закрити звичайний литий трансформатор серії TTR. Межі серії такі: потужність до 25 МВА і рівень ізоляції до LI 200 кВ.
Виробник окремо підкреслює випадок, коли обидві обмотки трансформатора мають низьку напругу. Тоді відкрита конструкція з повітряною ізоляцією виходить особливо вигідною, бо литий корпус обмотки на таких напругах нічого суттєвого не дає, а коштує й важить чимало. На базі TTH SEA випускає автотрансформатори, перетворювальні й тягові трансформатори, а також трансформатори для випробувальних стендів. Конструкція активної частини може бути ярусною, з проміжним ярмом або без нього, з однією чи кількома вторинними обмотками.
Регулювання напруги підганяють під кінцевого користувача. Для цього служать перемикання відпайок первинної обмотки без збудження або кілька напруг на вторинній обмотці. Сухий трансформатор не має бака з рідиною, тож питання витоків і забруднення ґрунту не виникає, а для встановлення в приміщенні не потрібні маслоприймачі. Для зовнішнього встановлення, від офшорних об'єктів до холодних і пустельних районів, SEA постачає повний набір захисних кожухів зі ступенями захисту від IP20 AN до IP66 AFWF, тобто від простого вентильованого кожуха до закритого з повітряно-водяним охолодженням. За окремим завданням можна розробити й нестандартне виконання кожуха.
Сухі трансформатори SEA виготовляє з 1975 року. Серія відповідає IEC 60076-11 або вимогам, погодженим у контракті, зокрема щодо нерозповсюдження вогню та виділення токсичних газів. Виготовлення можливе за IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ. Система якості заводу сертифікована за EN ISO 9001, екологічна за EN ISO 14001, а стандартний каталог сухих машин охоплює рівень ізоляції до BIL 200 кВ.
Вибираючи між TTH і литим трансформатором, варто тверезо зважити умови приміщення. Відкриті обмотки чутливіші до пилу й вологи, тому їх ставлять у чистих сухих приміщеннях або в кожухах відповідного ступеня захисту, і обмотки періодично оглядають та продувають. Для запиту знадобляться потужність, напруги обох обмоток, група з'єднання, діапазон регулювання, ступінь захисту кожуха й тип охолодження, а для спеціальних машин ще й опис режиму роботи. Для перетворювального чи тягового трансформатора це схема випрямлення та графік навантаження, для стендового діапазон напруг і тривалість випробувань.
Технічні характеристики
| Потужність | до 25 МВА |
|---|---|
| Рівень ізоляції | до LI 200 кВ |
| Конструкція | відкриті обмотки СН з повітряною ізоляцією |
| Виконання | автотрансформатори, перетворювальні, тягові, для випробувальних стендів |
| Стандарти | IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ |
Заміна для
ТСЗ-…/10, ТСЗН (з відкритими обмотками), ТСЗГЛ-…/10; понад 4000 кВА і понад 35 кВ — прямого серійного аналога немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
SEA TTH — сухий трансформатор із повітряною ізоляцією обмоток до 25 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і рівень ізоляції в SEA TTH?
Потужність до 25 МВА, рівень ізоляції до LI 200 кВ.
Чим повітряна ізоляція обмоток SEA TTH відрізняється від литої?
Обмотки відкриті, ізоляційних матеріалів мінімум, тому під час пожежі димоутворення низьке.
Які спеціальні виконання є в SEA TTH?
Автотрансформатори, перетворювальні та тягові трансформатори, трансформатори для випробувальних стендів.
