Блокові (генераторні) підвищувальні трансформатори до 765 кВ
Блокові (генераторні) трансформатори Royal SMIT на напругу до 765 кВ. Підвищують напругу генераторів електростанцій до рівня передавальної мережі. Виготовляються трифазними та у вигляді груп однофазних трансформаторів.
- Приклади виконань
- 700 МВА 275/20 кВ; 590 МВА 420/18,5 кВ; група з 3 однофазних по 360 МВА 512,5/20,5/20,5 кВ
- Напруга генератора
- зазвичай 15–24 кВ
- Конструкція
- незалежне пресування обмоток і магнітопроводу
- Виробництво
- Неймеген, Нідерланди
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Блоковий підвищувальний трансформатор стоїть одразу за генератором електростанції. На тепловій, газовій чи гідростанції турбіна обертає вал генератора, і той видає енергію за порівняно низької напруги, зазвичай 15–24 кВ. Передавати таку потужність на цьому рівні неможливо. Проводи ліній довелося б робити неприйнятно великого перерізу, а спад напруги й втрати в лінії з'їли б значну частину виробітку. Трансформатор піднімає напругу до рівня передавальної мережі, у Royal SMIT це машини на напругу до 765 кВ.
Випускають трифазні блокові трансформатори та групи з однофазних. Однофазна група зручна за дуже великих потужностей, коли трифазний агрегат не проходить за транспортними габаритами чи масою, а також коли на станції тримають резервну фазу. Трансформатори виготовляють на заводі в Неймегені, Нідерланди.
Основні складнощі конструкції пов'язані з боком НН. Струми в обмотках генераторної напруги дуже великі, а потужні струмопроводи створюють сильні магнітні поля. Якщо їх не врахувати, в елементах пресування та в стінках бака з'являються місцеві перегріви. Royal SMIT розраховує та обмежує ці поля на стадії проєкту, щоб гарячих точок не виникало ні у внутрішніх конструкціях, ні в баку.

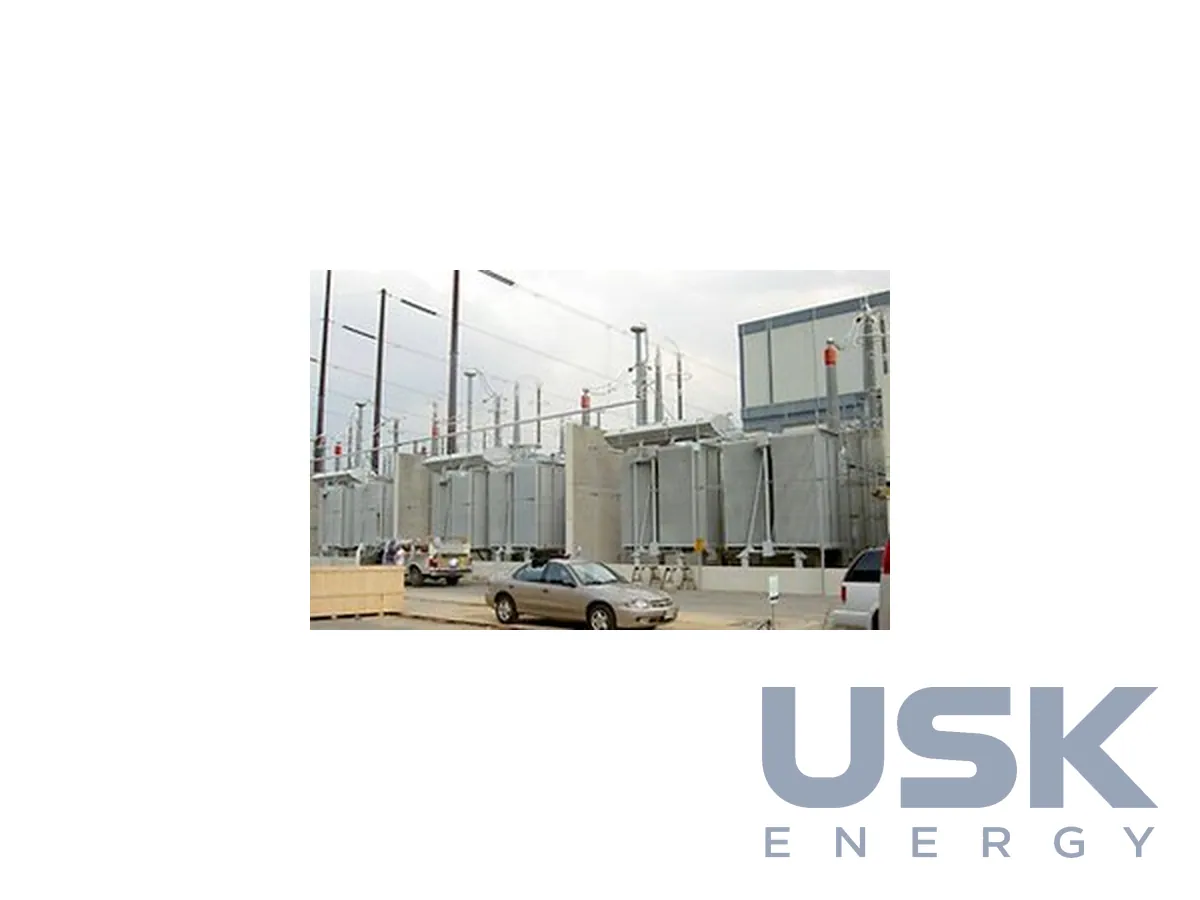

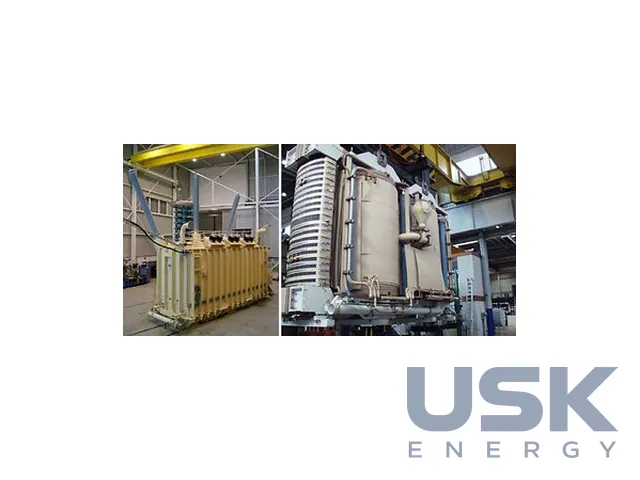

Серед виконаних машин є трансформатор 700 МВА на 275/20 кВ і трансформатор 590 МВА на 420/18,5 кВ, що пройшов випробування на заводському стенді. Для одного з проєктів поставлено групу з 3 однофазних трансформаторів по 360 МВА на 512,5/20,5/20,5 кВ. Ці апарати мають дві обмотки НН по 20,5 кВ, а саму групу збирають на підстанції з трьох окремих баків.

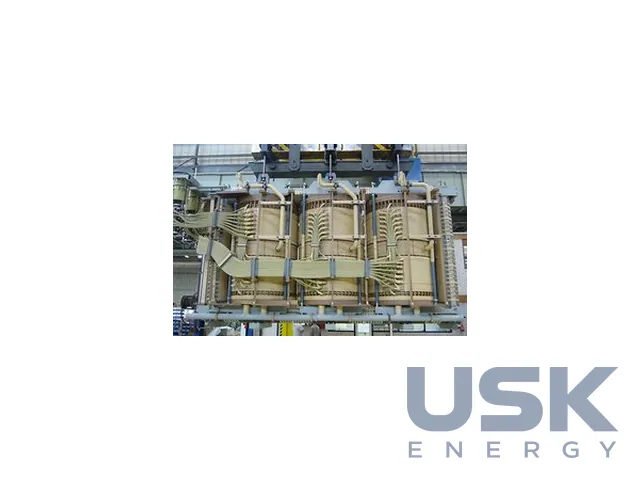

Магнітопровід і обмотки мають незалежне пресування. Кожну фазу пресують окремо й підганяють зусилля під невеликі відмінності між фазами, тому обмотки краще закріплені та стійко переносять струми короткого замикання. Для блокового трансформатора це особливо важливо, бо КЗ на виводах генератора дає дуже великі електродинамічні зусилля. Обмотки виконано з аксіальними охолоджувальними каналами без радіальних прокладок із пресшпану, механічно жорстка конструкція дає низький шум під навантаженням. Конструкцію повністю моделюють у 3D-CAD, активна частина й бак поєднані в одній моделі, що дає точну перевірку розмірів. Модульний принцип скорочує терміни проєктування типових машин і зберігає сталу якість. Для бака побудовано скінченно-елементні моделі, за якими заздалегідь визначають механічні напруження та рівень вібрацій. Під час замовлення блокового трансформатора вихідними даними слугують потужність і напруга генератора, напруга мережі, до якої приєднується блок, кількість обмоток НН, діапазон регулювання, вид охолодження та вимоги щодо втрат. Для станції важливо й те, як трансформатор буде доставлено та встановлено поруч із машинною залою. Якщо трифазний агрегат не проходить за масою чи габаритами, переходять на групу з однофазних трансформаторів, як у проєкті з машинами по 360 МВА. Окремо погоджують схему приєднання струмопроводів генераторної напруги до вводів НН.
Технічні характеристики
| Приклади виконань | 700 МВА 275/20 кВ; 590 МВА 420/18,5 кВ; група з 3 однофазних по 360 МВА 512,5/20,5/20,5 кВ |
|---|---|
| Напруга генератора | зазвичай 15–24 кВ |
| Конструкція | незалежне пресування обмоток і магнітопроводу |
| Виробництво | Неймеген, Нідерланди |
Заміна для
ТДЦ-125000/110, ТДЦ-250000/220, ТДЦ-400000/330, ТЦ-630000/500, ОРЦ-533000/500, ОРЦ-417000/750 (блокові)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
Блокові (генераторні) підвищувальні трансформатори до 765 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги виготовляються блокові трансформатори?
До 765 кВ на стороні ВН, напруга генератора зазвичай 15–24 кВ.
Чи можна виконати блок групою однофазних трансформаторів?
Так. Наприклад, поставлено групу з 3 однофазних по 360 МВА на 512,5/20,5/20,5 кВ.
Які трифазні блокові трансформатори вже виготовлено?
Серед прикладів 700 МВА 275/20 кВ і 590 МВА 420/18,5 кВ.
