CU eOLI — безконтактний ультразвуковий покажчик рівня масла
CU eOLI — безконтактний ультразвуковий покажчик рівня масла COMEM для розширників і баків силових трансформаторів. Датчик не має рухомих частин у маслі, вимірює рівень у діапазоні до 2000 мм з точністю 0,5 % і передає дані через 4–20 мА та Modbus RTU.
- Принцип
- ультразвук, час прольоту хвилі
- Діапазон вимірювання
- CUeOLI100: 120–1000 мм; CUeOLI200: 200–2000 мм
- Точність / повторюваність
- 0,5 % ВМВ
- Виходи
- 4–20 мА (навантаження до 450 Ом); Modbus RTU; 1 перекидне програмоване реле
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

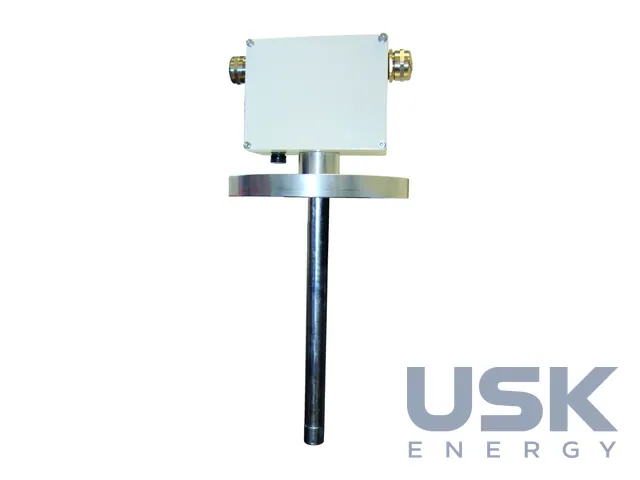

Поплавкові покажчики рівня мають рухомі механічні елементи всередині розширника, і саме вони стають джерелом ризику. У CU eOLI в маслі механіки немає. Датчик на фланці випромінює ультразвуковий імпульс, приймає хвилю, відбиту від поверхні рідини, і за часом прольоту обчислює відстань. Рівень вимірюється безперервно, з автоматичною температурною компенсацією.
Є два виконання. CUeOLI100 вимірює в діапазоні 120–1000 мм і ставиться на розширники діаметром до 1000 мм, CUeOLI200 працює в діапазоні 200–2000 мм на розширниках до 2000 мм. Точність і повторюваність 0,5 % від верхньої межі. Аналоговий вихід 4–20 мА допускає навантаження до 450 Ом, паралельно доступні Modbus RTU та одне програмоване перекидне реле для сигналізації. Живлення 24 В DC ±10 %, струм споживання менше 200 мА.
Корпус і фланець DN65 відлито з алюмінієвого сплаву, ступінь захисту IP65, два кабельні вводи M25×1,5. Робоча температура й температура зберігання від −25 до +70 °C. Виконання розраховані на приміщення, відкриту установку, узбережжя й офшор. Фланець адаптують під конструкцію конкретного трансформатора, уставки сигналізації настроюються. Стандартний корпус пофарбовано порошковою фарбою RAL 7032 за класом корозії C4-M, офшорну модель постачають нефарбованою з обробкою поверхні класу C5-M за ISO 12944. Абсолютний робочий тиск у розширнику має бути вище 600 мбар. Електрична міцність між електронною платою й аналоговим виходом 2 кВ. Для аналогових і цифрових ліній рекомендують екрановану виту пару 4×1 або 6×1 мм² з перерізом проводу до 2,5 мм².

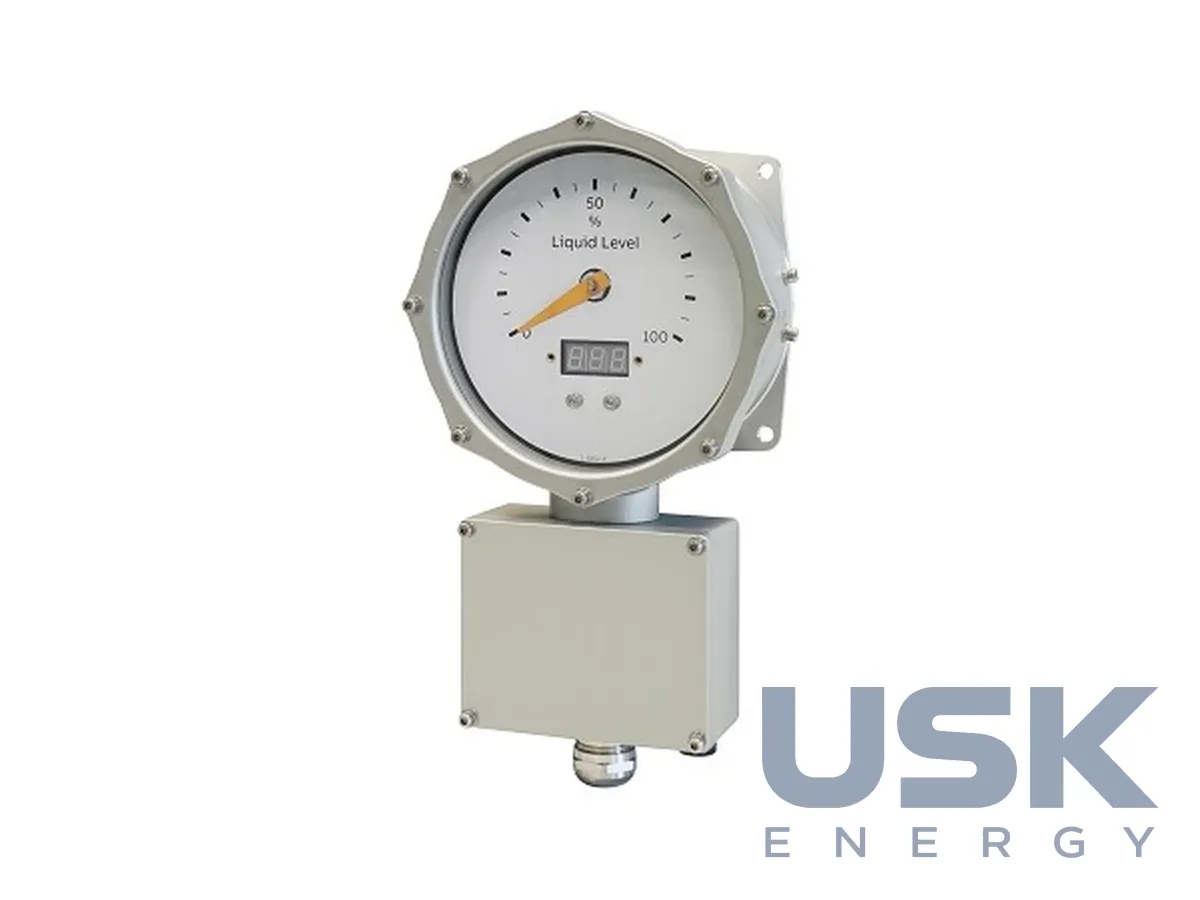

Прилад ставлять на розширник з гумовим мішком або без нього, а також безпосередньо на бак. Для візуального контролю на місці є виносний циферблат eViewer, який кріплять на стінці трансформатора на висоті зросту людини. CU eOLI сумісний з родиною eDevices COMEM і сторонніми пристроями, під'єднується до центрального блока керування та входить до екосистеми діагностики MeDICA. Безперервні дані про рівень масла переводять трансформатор на обслуговування за станом і дистанційне керування активами. Прилад підходить для нових трансформаторів, модернізації, тропічного клімату та морських умов.
Технічні характеристики
| Принцип | ультразвук, час прольоту хвилі |
|---|---|
| Діапазон вимірювання | CUeOLI100: 120–1000 мм; CUeOLI200: 200–2000 мм |
| Точність / повторюваність | 0,5 % ВМВ |
| Виходи | 4–20 мА (навантаження до 450 Ом); Modbus RTU; 1 перекидне програмоване реле |
| Живлення | 24 В DC ±10 %, < 200 мА |
| Робоча температура | −25…+70 °C, термокомпенсація |
| Ступінь захисту | IP65 |
| Фланець | DN65 |
| Аксесуар | eViewer |
Запит ціни та строку поставки
CU eOLI — безконтактний ультразвуковий покажчик рівня масла. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9026 10 29 00 |
|---|---|
| HS, 6 знаків | 9026 10 |
| CN (ЄС) | 9026 10 29 |
| HTSUS (США) | 9026 10 20 00 |
| Митний тариф КНР | 9026 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке виконання CU eOLI потрібне для розширника діаметром 1000 мм?
Для розширників діаметром до 1000 мм застосовують CUeOLI100 з діапазоном 120–1000 мм. Розширники до 2000 мм потребують CUeOLI200 з діапазоном 200–2000 мм.
Які виходи має покажчик рівня?
Аналоговий 4–20 мА з навантаженням до 450 Ом, Modbus RTU та одне програмоване перекидне реле. Живлення 24 В DC ±10 %.
Чи можна ставити CU eOLI на розширник з гумовим мішком?
Так, прилад працює з розширниками з гумовим мішком і без нього, а також безпосередньо на баку. Робоча температура від −25 до +70 °C.
