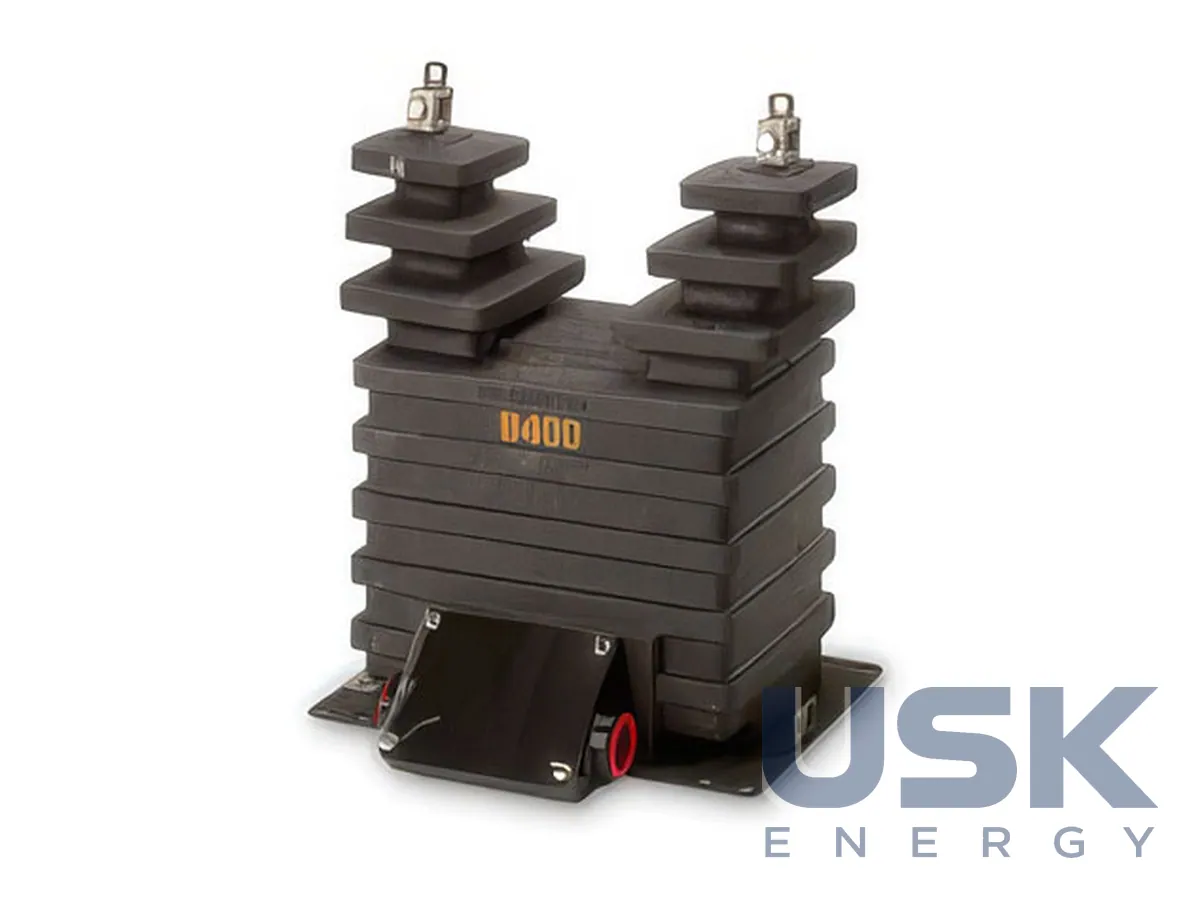

GE Vernova SUPERBUTE™ — сухі вимірювальні трансформатори до 69 кВ

Опис

Сухі вимірювальні трансформатори GE Vernova SUPERBUTE™ належать до трансформаторів струму й напруги для зовнішнього встановлення на напругу до 69 кВ включно. Масла в них немає, а корпус і основну ізоляцію відлито з бутилкаучуку. Лінійку випускають близько 60 років, а сам бутилкаучуковий склад HY-BUTE 60 компанія вперше представила в 1955 році. До серії входять трансформатори струму й напруги, зокрема моделі JVS, JKW і JCK, які працюють у відкритих розподільних пристроях, на опорах ліній і на майданчиках обліку споживачів.

Бутилкаучук HY-BUTE 60 стійкий до трекінгу, тепла, хімічних речовин, озону й ультрафіолету, а також гідрофобний. Матеріал еластичний, тому не відколюється й не тріскається, як порцеляна, і краще за порцеляну, поліуретан чи епоксид витримує механічні, електричні та кліматичні навантаження. Виробник зазначає, що така ізоляція підвищує безпеку, бо в разі пошкодження збільшує ймовірність пасивної відмови без руйнування корпусу. Для трансформатора просто неба це важливо, адже уламки порцеляни становлять небезпеку для персоналу.

Модель JKW-6ER на 25 кВ з BIL 150 кВ належить до лінійки RevenueSense™ для комерційного обліку. Вона тримає клас точності 0,15 за IEEE C57.13 від 1% номінального струму до коефіцієнта теплового навантаження за рахунок спеціального матеріалу осердя з малими втратами. Трансформатори JKW-250ER на 46 кВ з BIL 250 кВ і JKW-350ER на 69 кВ з BIL 350 кВ мають два незалежні осердя, одне для обліку з розширеним діапазоном і точністю 0,15% від 1% номінального струму, а друге з релейним класом і точністю 0,15% від 5% струму. Модель JCK-3 має вікно для прохідної шини й розрахована на великі струми.

Трансформатор напруги JVS-250 на 46 кВ з BIL 250 кВ має один ввід, призначений для підстанцій, і живить лічильники, прилади, реле й пристрої керування. Він має клас Station Class з підвищеним навантаженням, тепловою потужністю й довжиною шляху витоку, клас точності 0,3ZZ і витримує 173% номінальної напруги протягом однієї хвилини. Первинні обмотки виконано за запатентованою GE Vernova решітчастою схемою LATTICE, яка рівномірніше розподіляє напругу вздовж обмотки, зменшує часткові розряди й зберігає точність краще за шарову обмотку.

Заводські випробування GE Vernova виходять за межі обовʼязкових вимог ANSI/IEEE, а протоколи зберігаються в електронному вигляді й надсилаються на запит. Частина моделей має схвалення Measurement Canada для комерційного обліку. Вторинні затискачі розміщено в окремому відсіку або на пласкій поверхні корпусу, а затискач заземлення приварено до кронштейна основи. Під час вибору задають клас напруги, BIL, коефіцієнт трансформації, клас точності та навантаження, кількість осердь і спосіб монтажу.
