Arteche CA — трансформатор струму оливо-паперовий до 800 кВ

Опис

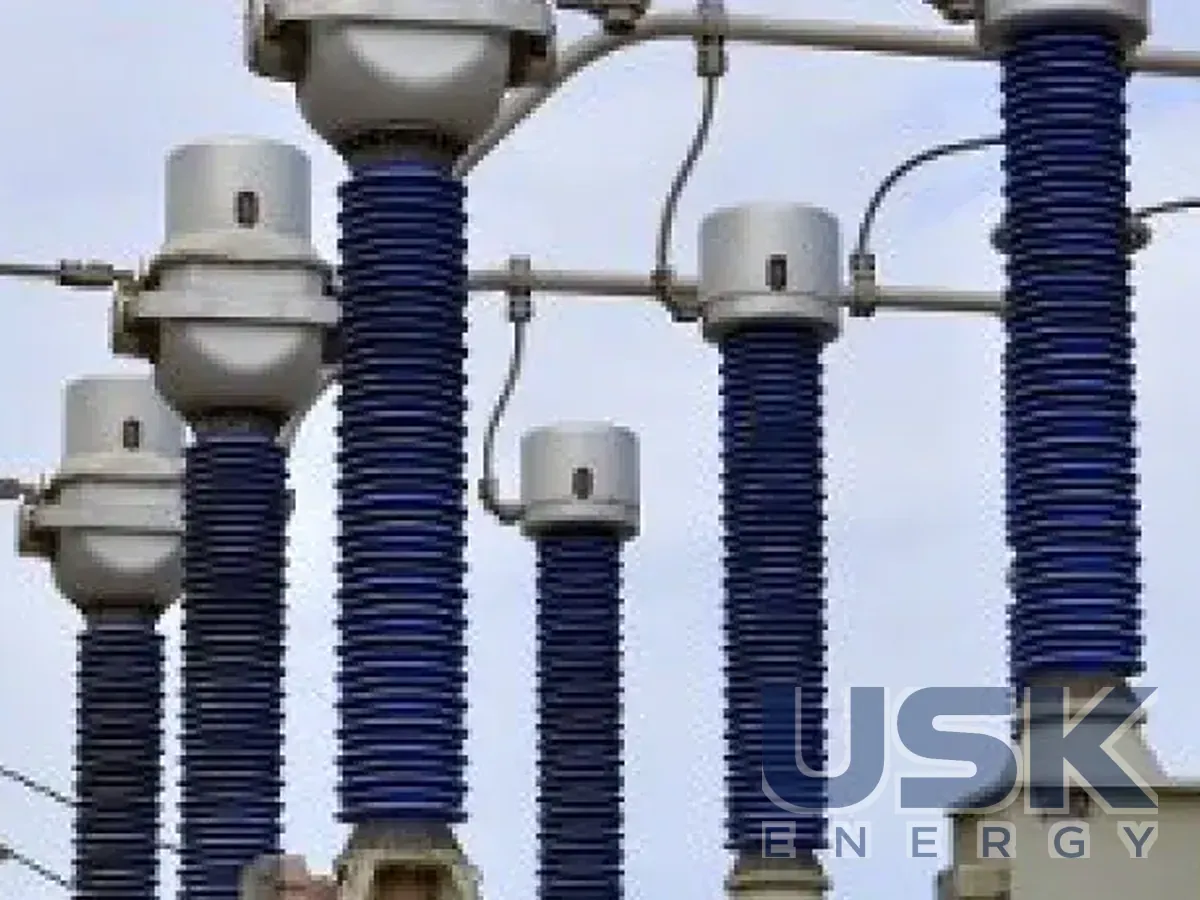

Серія CA в Arteche закриває вимірювання струму на відкритих розподільних установках від середніх класів напруги до мереж 800 кВ. Апарат ставлять у приєднання ліній, трансформаторів, шиноз’єднувальних і секційних вимикачів, і від його вторинних обмоток живляться лічильники комерційного обліку, вимірювальні перетворювачі та пристрої релейного захисту. На підстанціях надвисокої напруги через одне приєднання проходять сотні мегават, тому навіть невелика похибка обліку обертається помітними сумами в розрахунках між мережевою компанією, генерацією та споживачем.

Конструкція належить до типу з верхнім розташуванням осердь (top-core, live tank). Осердя з вторинними обмотками розміщено в головці апарата, яка перебуває під високим потенціалом, а первинна обмотка проходить через головку коротким шляхом. Основна ізоляція оливо-паперова, папір просочений трансформаторною оливою й намотаний навколо відводів вторинних обмоток, що спускаються в цоколь до клемної коробки. Коротке первинне коло добре переносить електродинамічні зусилля при короткому замиканні. За даними виробника струм термічної стійкості становить до 120 кА протягом 1 с, а номінальний первинний струм обирається в діапазоні від 1 до 5000 А.

Клас точності сягає 0,1, і Arteche окремо наголошує, що точність лишається стабільною протягом усього строку служби. Для обліку це означає, що трансформатор не доведеться міняти або перекалібровувати лише тому, що його метрологія попливла з часом. Широкий діапазон первинних струмів дає змогу підібрати коефіцієнт трансформації як для потужної транзитної лінії, так і для приєднання з невеликим навантаженням, де звичайний апарат працював би на початку шкали й втрачав точність. Виробник зазначає й застосування у важких умовах, за дуже великих або дуже малих струмів і за екстремальних температур навколишнього повітря. Для підстанцій із суворою зимою це важливо, бо олива й папір за низьких температур поводяться інакше, ніж у паспортних умовах, і кліматичне виконання апарата краще погодити із заводом заздалегідь, а не підбирати за фактом постачання.

Під час замовлення в опитувальному листі задають номінальну напругу мережі, первинний струм і коефіцієнти трансформації, кількість осердь та їхнє призначення, класи точності й навантаження обмоток для обліку та захисту, струм термічної та динамічної стійкості, довжину шляху витоку зовнішньої ізоляції під ступінь забруднення місцевості. Для захисту окремо обумовлюють вимоги до поведінки осердя під час перехідних процесів, якщо на підстанції застосовується швидкодіючий диференційний або дистанційний захист.

Виконання зовнішнє, апарат стоїть на опорній конструкції ВРП. В експлуатації в оливо-паперового трансформатора контролюють герметичність і покажчик рівня оливи, а також періодично перевіряють ізоляцію та вторинні кола. Arteche випускає посібник користувача з трансформаторів струму, індуктивних і комбінованих трансформаторів, зокрема російською мовою. Там описано транспортування, зберігання, монтаж і обслуговування. Для серії доступні технічні листи кількома мовами та екологічна декларація продукції EPD на вимірювальні трансформатори струму.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
