Arteche CR/CP/CE — трансформатор струму литий зовнішнього встановлення 5–69 кВ
Трансформатори струму зовнішнього встановлення Arteche серій CR, CP та CE з литою ізоляцією для розподільних підстанцій і ПЛ. Номінальна напруга 5–69 кВ.
- Номінальна напруга
- 5–69 кВ
- Ізоляція
- лита епоксидна
- Виконання
- зовнішнє
- Стандарти
- IEC, IEEE, CAN/CSA
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

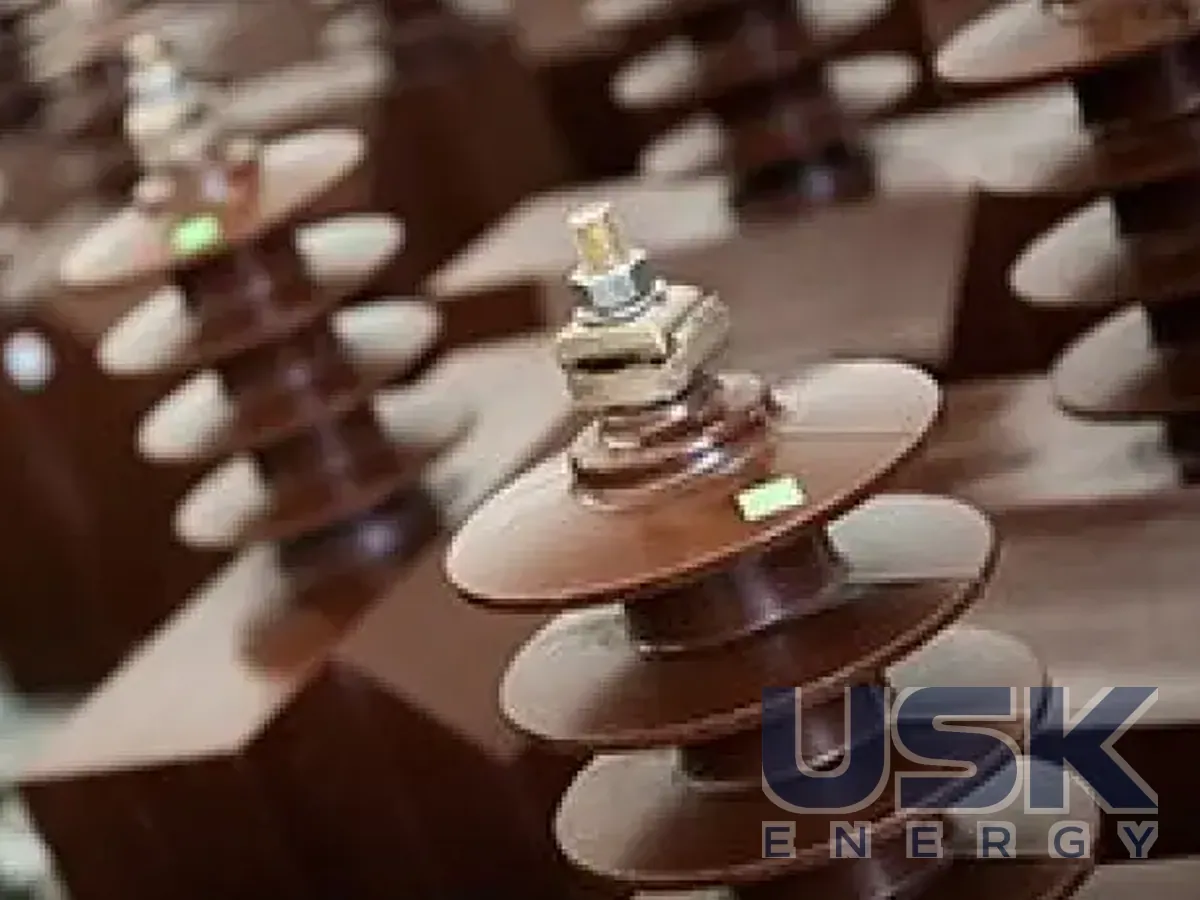

Серії CR, CP та CE об’єднують трансформатори струму зовнішнього встановлення сухого типу з литою ізоляцією. Arteche розраховує їх на розподільні мережі з номінальною напругою від 5 до 69 кВ. Апарат ставлять на ВРП розподільних підстанцій, на приєднаннях промислових підприємств і на опорах ПЛ, де потрібен вузол обліку або струмові кола для захисту реклоузера чи вимикача. Від вторинних обмоток живляться лічильники, вимірювальні перетворювачі та пристрої релейного захисту.
Осердя з вторинними обмотками залито епоксидною смолою типу B, яка за даними виробника дає добру внутрішню ізоляцію. Зовнішня поверхня виливка працює під дощем, сонцем, снігом і забрудненням, тому форму спідниць і довжину шляху витоку підібрано під зовнішнє встановлення. Оливи в апараті немає. Литий корпус не потребує нагляду за рівнем оливи, не підтікає, не створює пожежного навантаження та екологічних ризиків у разі пошкодження, а на опорі ПЛ його не треба періодично обслуговувати з підйомом бригади.
Усередині серій є моделі під кожен клас напруги. Для мереж 25 кВ випускаються CRF-24 і CPE-25. Клас 34,5 кВ представлено моделями CE-034, CRF-36, CRH-36 і CRK-36. Для мереж 46 кВ є CE-046, CRH-52 і CRK-52, а верхню межу 69 кВ закривають CE-069, CRH-72 і CRK-72. Моделі одного класу різняться конструкцією, габаритами й діапазоном первинних струмів, і під конкретне приєднання їх підбирають за технічними листами. Номінальні напруги в позначеннях взято з північноамериканської шкали, тому під час роботи за IEC звіряють клас ізоляції моделі з вимогами мережі.
Серії відповідають вимогам IEC, IEEE та CAN/CSA. Для проєктувальника це означає, що та сама лінійка підходить і для мереж, побудованих за європейськими нормами, і для об’єктів з американською або канадською нормативною базою. Це корисно, коли обладнання підстанції надходить від різних постачальників або коли об’єкт будує іноземний інвестор зі своїми вимогами до документації.
В опитувальному листі зазначають модель або клас напруги, номінальний первинний струм і коефіцієнти трансформації, кількість вторинних обмоток, їхні класи точності й навантаження для обліку та захисту, струми термічної та динамічної стійкості, довжину шляху витоку, спосіб кріплення на ВРП або опорі. Під час встановлення на опорі заздалегідь погоджують кронштейн і розташування виводів, щоб ошиновка від проводу ПЛ ішла без натягу. В експлуатації апарат оглядають під час обходів, перевіряють чистоту поверхні, відсутність тріщин і слідів поверхневих розрядів, затягування первинних виводів. Вторинні кола трансформатора струму під час робіт на лічильниках закорочують, розмикати їх під навантаженням не можна. Розімкнена вторинна обмотка під струмом дає на виводах небезпечну напругу й перегріває осердя, після чого апарат може втратити клас точності.
Технічні характеристики
| Номінальна напруга | 5–69 кВ |
|---|---|
| Ізоляція | лита епоксидна |
| Виконання | зовнішнє |
| Стандарти | IEC, IEEE, CAN/CSA |
Запит ціни та строку поставки
Arteche CR/CP/CE — трансформатор струму литий зовнішнього встановлення 5–69 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані CR/CP/CE?
Номінальна напруга 5–69 кВ, виконання зовнішнє.
Яка ізоляція у трансформаторів?
Лита епоксидна ізоляція, оливи немає.
Для яких об'єктів призначені трансформатори?
Для розподільних підстанцій і ПЛ класом 5–69 кВ.
