Arteche AC/CID/AG — трансформатор струму литий внутрішнього встановлення до 36 кВ

Опис

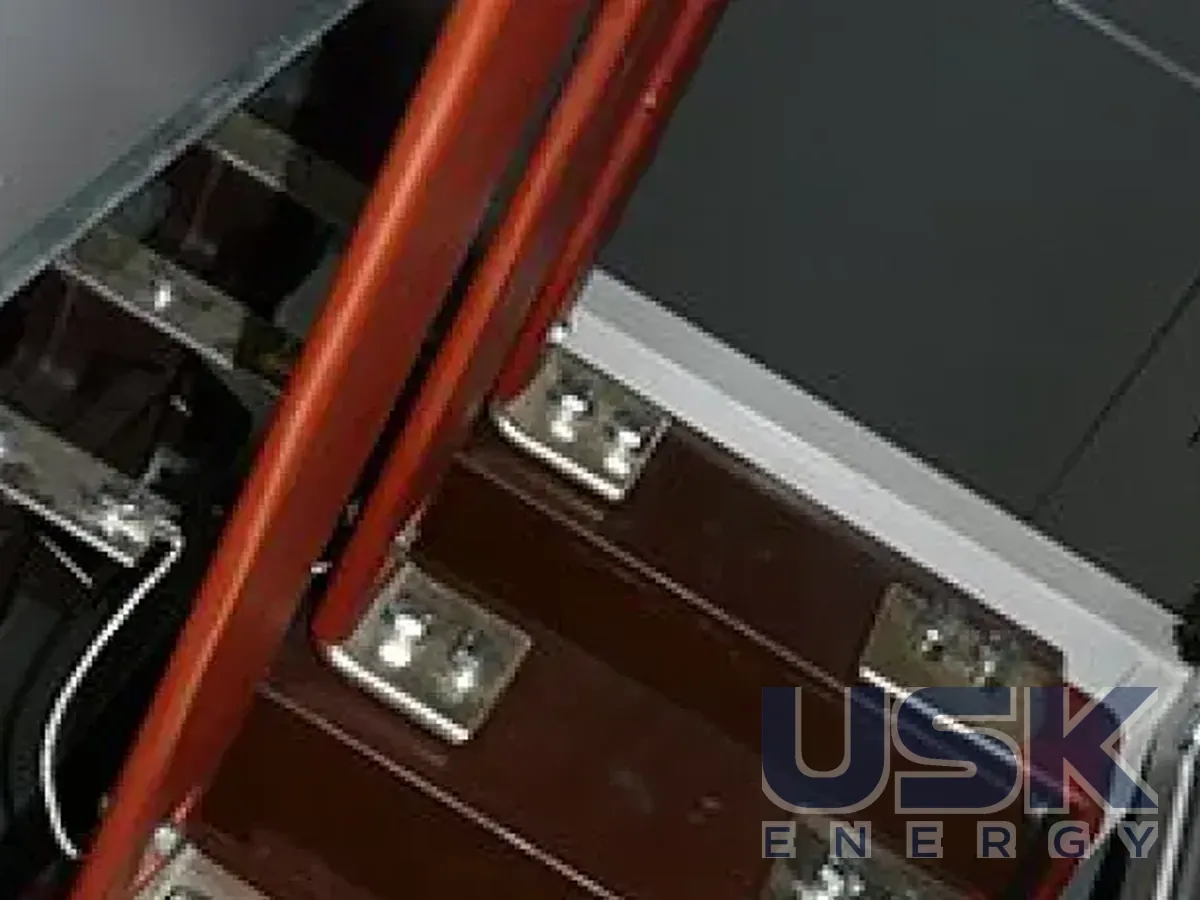

Серії AC, CID та AG об’єднують трансформатори струму внутрішнього встановлення з литою ізоляцією для комірок КРУ середньої напруги та закритих розподільних установок. Номінальна напруга мереж, у яких вони працюють, лежить у діапазоні 5–34,5 кВ, верхній клас ізоляції до 36 кВ. Оливи в апараті немає, це трансформатор сухого типу. Осердя з вторинними обмотками та первинну обмотку залито епоксидною смолою типу B, яка утворює і ізоляцію, і механічний корпус. За даними Arteche така заливка дає добру внутрішню ізоляцію й захищає обмотки від вологи та пилу.

Усередині серій моделі різняться класом напруги та конструкцією. На нижньому рівні стоїть CID-7 на 5 кВ. Для мереж 8,7 кВ призначені ACD-12 і AGPE-12, для 15 кВ випускаються ACD-17, ACH-17, ACI-17 і CID-17. Клас 25 кВ закривають ACD-24 і ACH-24, а для мереж 34,5 кВ є ACA-36 і ACF-36. Моделі одного класу напруги різняться конструктивним виконанням і габаритами, їх підбирають за технічними листами Arteche. Вибір серії залежить від конструкції комірки, від того, як у ній прокладено ошиновку, і від класу напруги.

Серії виконано за стандартами IEC, IEEE та CAN/CSA. Це зручно для проєктів, де обладнання збирають за європейськими нормами, і для об’єктів, які будуються за північноамериканськими вимогами, наприклад під час постачання КРУ на експорт або реконструкції імпортного обладнання. Класи напруги в позначеннях на кшталт 8,7 або 34,5 кВ взято з північноамериканської шкали, тому під час підбору під мережу за IEC дивляться на клас ізоляції моделі.

Лита ізоляція добре переносить роботу в комірці КРУ. Апарат компактний, не потребує контролю рівня оливи, не горить як оливонаповнене обладнання й не боїться вібрації та частих комутацій. В експлуатації його оглядають під час планових робіт на комірці, перевіряють затягування первинних і вторинних з’єднань, чистоту поверхні та відсутність слідів часткових розрядів. Вторинні кола трансформатора струму не можна розмикати під навантаженням, тому під час робіт на лічильниках і реле вторинні обмотки закорочують на випробувальних блоках.

Під час замовлення в опитувальному листі зазначають модель або клас напруги, номінальний первинний струм і коефіцієнти трансформації, кількість вторинних обмоток із класами точності й навантаженнями для обліку та захисту, струми термічної та динамічної стійкості, приєднувальні розміри під комірку. Якщо трансформатор ставлять у комірку іншого виробника, краще одразу додати креслення посадкового місця. В Arteche у тій же групі продукції є трансформатори струму для низької напруги, блоки обліку для встановлення на опорі та на майданчику, а також трансформатори з розширеним діапазоном точності, які підбирають, якщо навантаження приєднання сильно змінюється протягом доби.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
