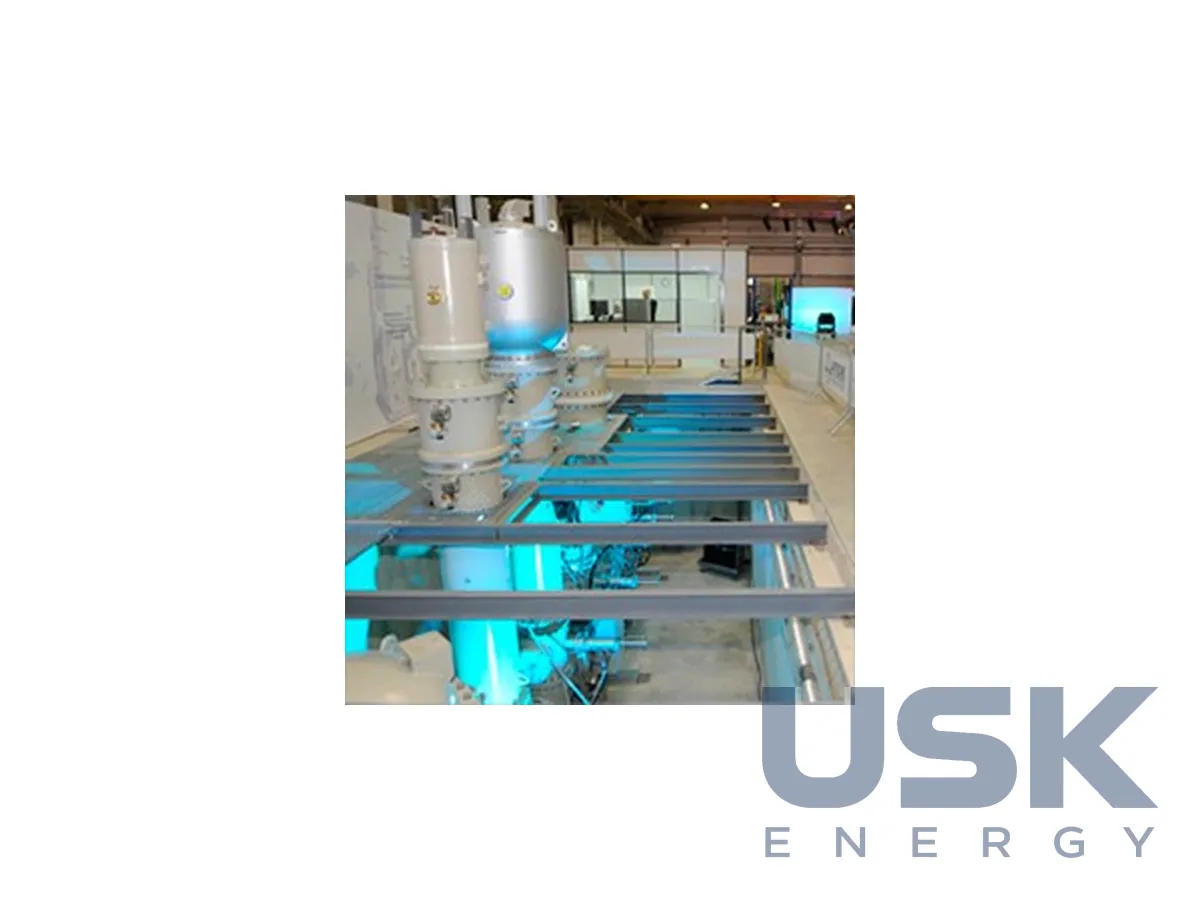

Arteche (AHEIT) — трансформатор напруги для КРУЕ до 525 кВ
Трансформатори напруги для елегазових КРУЕ на напругу до 525 кВ. Їх випускає спільне підприємство Arteche та Hitachi (AHEIT), ізоляція в апараті елегазова.
- Номінальна напруга
- до 525 кВ
- Ізоляція
- елегазова
- Застосування
- облік, захист і живлення власних потреб у КРУЕ (GIS)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори напруги для КРУЕ випускає AHEIT (Arteche Hitachi Electric Instrument Transformers), спільне підприємство групи Arteche та Hitachi Electric. Компанія спеціалізується на вимірювальних трансформаторах для елегазових розподільних установок (GIS) і пропонує повну лінійку ТН для КРУЕ на напругу до 525 кВ включно. Для замовника це означає, що трансформатор напруги проєктується одразу як модуль КРУЕ, а не як окремий апарат, який потім доводиться стикувати з оболонкою.
В елегазовій розподільній установці всі струмовідні частини перебувають у заземлених металевих оболонках, заповнених елегазом під тиском. Трансформатор напруги в такій схемі теж працює в елегазі. Його активна частина з первинною та вторинними обмотками розміщується у власному відсіку, який фланцем приєднується до шинопроводу або до комірки КРУЕ. Апарат встановлюють безпосередньо в КРУЕ, тому окремий трансформатор напруги на повітрі з вводом і опорною конструкцією не потрібен, а сама підстанція лишається компактною. Це важливо для міських підстанцій, підстанцій у будівлях і на майданчиках з обмеженою територією.
Трансформатор працює в колах обліку, захисту та живлення власних потреб у КРУЕ (GIS). Вторинні обмотки дають напругу для лічильників комерційного й технічного обліку, для дистанційного та диференційного захисту, для контролю синхронізму й автоматики. Обмотки для живлення власних потреб видають невелику потужність для навантажень усередині розподільної установки. Склад обмоток, їхні класи точності й потужності задають під час замовлення під конкретну схему.
Елегазові ТН мають експлуатаційні особливості. Густину газу у відсіку контролює датчик або сигналізатор густини, і падіння тиску видно в системі моніторингу КРУЕ. Індуктивний ТН на шинах КРУЕ може брати участь у ферорезонансних процесах під час комутацій, тому схему захисту від ферорезонансу продумують на стадії проєкту. Arteche випускає з цієї теми навчальні матеріали, зокрема про послідовний ферорезонанс у вимірювальних трансформаторах. Випробування ТН для КРУЕ проводять разом із розподільною установкою, а для високовольтних випробувань самої комірки трансформатор, як правило, від’єднують або використовують роз’єднувальний пристрій, якщо його передбачено конструкцією.
Для роботи з апаратами AHEIT доступний посібник користувача з трансформаторів напруги для КРУЕ, де описано транспортування, зберігання, монтаж на оболонку, заповнення газом і обслуговування. У бібліотеці Arteche є також навчальні матеріали з технології ізоляції, розподілу електричного поля та випробувань вимірювальних трансформаторів. Під час замовлення зазначають тип і виробника КРУЕ, номінальну напругу, приєднувальні розміри фланця, робочий тиск газу, кількість вторинних обмоток із класами й потужностями, а також вимоги до моніторингу густини газу. Сумісність із конкретним КРУЕ краще підтвердити у виробника до замовлення. Особливо це стосується реконструкції, коли в чинне КРУЕ іншого виробника треба поставити новий ТН замість пошкодженого, і посадкові розміри, тип ізоляторів та ущільнень треба звірити за кресленнями.
Технічні характеристики
| Номінальна напруга | до 525 кВ |
|---|---|
| Ізоляція | елегазова |
| Застосування | облік, захист і живлення власних потреб у КРУЕ (GIS) |
Запит ціни та строку поставки
Arteche (AHEIT) — трансформатор напруги для КРУЕ до 525 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги випускаються трансформатори для КРУЕ?
Трансформатори напруги випускаються для КРУЕ до 525 кВ.
Хто виробляє ці трансформатори?
Спільне підприємство Arteche та Hitachi під назвою AHEIT.
Для яких завдань застосовується трансформатор?
Для обліку, захисту та живлення власних потреб у КРУЕ, ізоляція елегазова.
