Fanox CT-MTP — трансформатор струму СН для захисту та саможивлення реле
Кабельні трансформатори струму Fanox CT-MTP для RMU та комірок середньої напруги з первинним струмом до 1200 А. Дають вимірювальний сигнал і живлення реле SIA-B/SIA-C.
- Первинний струм
- до 1200 А
- Коефіцієнт
- 1000/1 А (CT-MTP 1000/1); вторинна обмотка /1 або /5
- Виконання
- внутрішнє, без первинної обмотки (кабельний)
- Ізоляція
- епоксидна смола / стрічкова, пластик UL94-V0
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кабельні трансформатори струму Fanox CT-MTP працюють у парі з реле захисту із саможивленням Fanox SIA-B і SIA-C у RMU та комірках середньої напруги. Для такого реле трансформатор виконує дві функції одночасно. Він дає вимірювальний сигнал, за яким реле визначає струм КЗ чи замикання на землю, і передає енергію, від якої реле живиться та спрацьовує без оперативного струму. Тому параметри ТС і реле підбираються разом, як одна система захисту.

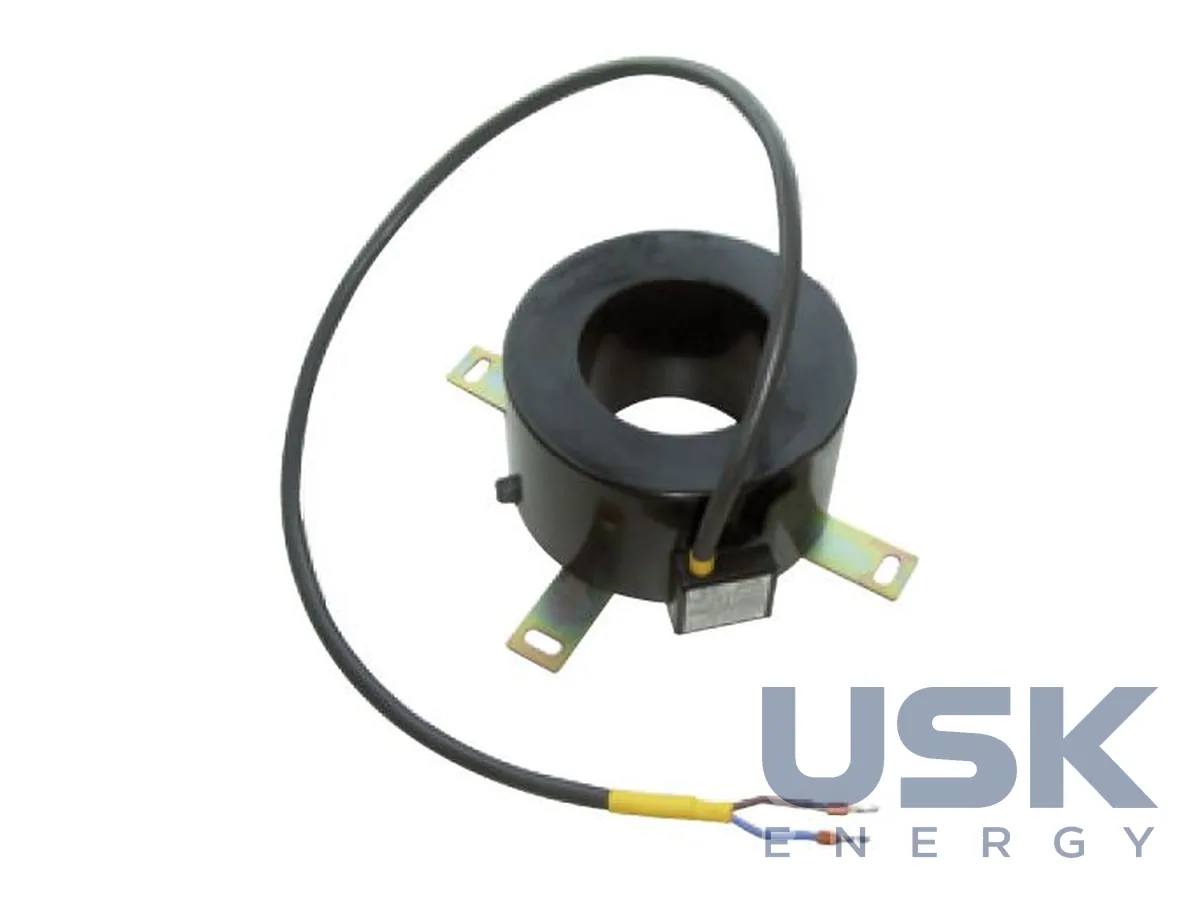

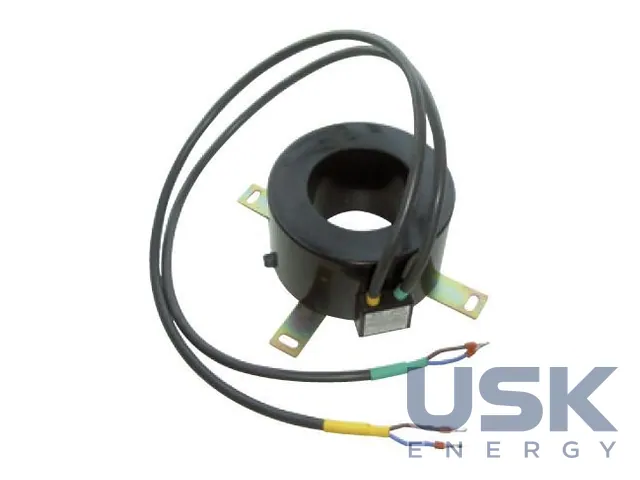

Трансформатор не має первинної обмотки. Кабель середньої напруги пропускається через вікно, і первинним провідником служить сам кабель, тобто CT-MTP встановлюється на кабельному приєднанні без розриву кола. Первинний струм до 1200 А, у виконанні CT-MTP 1000/1 коефіцієнт трансформації 1000/1 А. Вторинна обмотка для захисту одна, на /1 або /5, залежно від входу реле. Виконання внутрішнє, для встановлення в кабельному відсіку комірки.

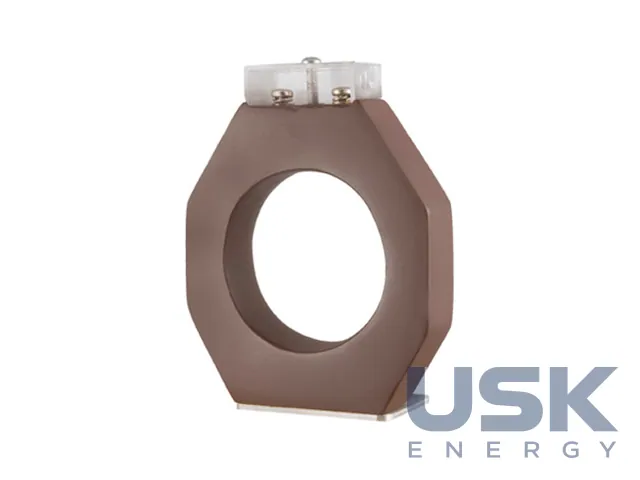

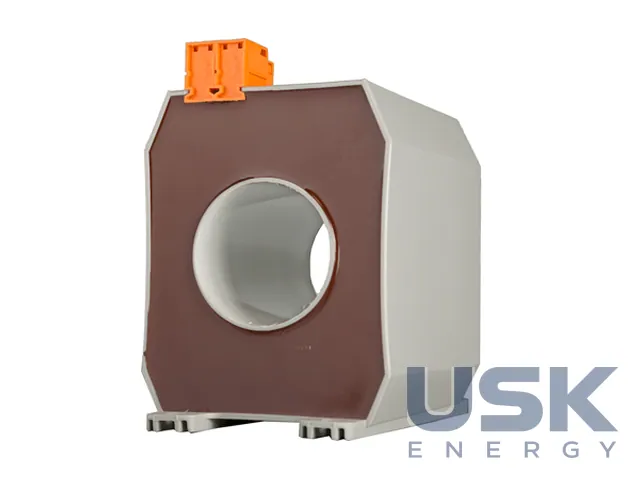

Конструктивно серія випускається в епоксидному та стрічковому варіантах ізоляції, для них Fanox видає окремі технічні листи. Корпус з пластику, внутрішня заливка зі смоли, обидва матеріали самозгасні та безгалогенні класу UL94-V0. Відсутність галогенів і самозгасання важливі для закритих приміщень РП, де при пожежі продукти горіння не повинні бути токсичними й корозійними. Трансформатори відповідають IEC 60044-1.
Застосування CT-MTP пов'язане з концепцією захисту без оперативного живлення. На розподільних пунктах, у RMU розподільних мереж, на ВЕС і СЕС часто немає акумуляторної батареї чи стабільного джерела оперативного струму. Реле SIA-B чи SIA-C, живлене від CT-MTP, працює від енергії самої лінії, і при КЗ трансформатор дає достатньо енергії, щоб реле відключило вимикач через малопотужний розчіплювач. Схема проста і не залежить від стану акумуляторів.
На типовому кабельному приєднанні ставлять трансформатор CT-MTP на кожну фазу. Реле отримує з них фазні струми для максимального струмового захисту, а струм замикання на землю обчислює як суму фазних струмів. Трансформатори монтують у кабельному відсіку поруч із кабельною муфтою, де кабель уже розведений по фазах і є доступ до вікна ТС. Компактний корпус і пластикова оболонка спрощують монтаж у тісних RMU, де місця для класичних ТС з первинною обмоткою немає.
Під час замовлення вказуються первинний номінальний струм приєднання, вторинний струм /1 або /5 під конкретне реле, тип ізоляції та діаметр кабелю з ізоляцією, щоб він пройшов у вікно трансформатора. Також варто перевірити, як прокладений екран кабелю, бо при неправильному заведенні екрана через вікно ТС захист від замикань на землю працює некоректно. Ми підбираємо CT-MTP разом із реле Fanox і за потреби з розчіплювачем PRT або модулем TCM.
Технічні характеристики
| Первинний струм | до 1200 А |
|---|---|
| Коефіцієнт | 1000/1 А (CT-MTP 1000/1); вторинна обмотка /1 або /5 |
| Виконання | внутрішнє, без первинної обмотки (кабельний) |
| Ізоляція | епоксидна смола / стрічкова, пластик UL94-V0 |
| Стандарт | IEC 60044-1 |
Запит ціни та строку поставки
Fanox CT-MTP — трансформатор струму СН для захисту та саможивлення реле, Fanox. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який первинний струм розрахований CT-MTP?
Первинний струм до 1200 А, у виконанні CT-MTP 1000/1 коефіцієнт 1000/1 А.
З якими реле працює трансформатор?
Трансформатор дає вимірювальний сигнал і живлення реле Fanox SIA-B/SIA-C.
Яка вторинна обмотка доступна?
Вторинна обмотка виконується на /1 або /5, за стандартом IEC 60044-1.
