Fanox PRT / TCM — розчіплювач і модуль живлення котушки вимкнення для реле із саможивленням

Опис

Реле захисту із саможивленням Fanox SIA-B і SIA-C працюють без оперативного струму і беруть енергію від трансформаторів струму лінії. Цієї енергії досить для електроніки реле і для імпульсу на малопотужний розчіплювач, але не для звичайної котушки вимкнення, якою обладнана більшість приводів вимикачів. Щоб поєднати саможивлене реле з будь-яким вимикачем, Fanox випускає виконавчі пристрої, розчіплювач PRT і модуль котушки вимкнення TCM.

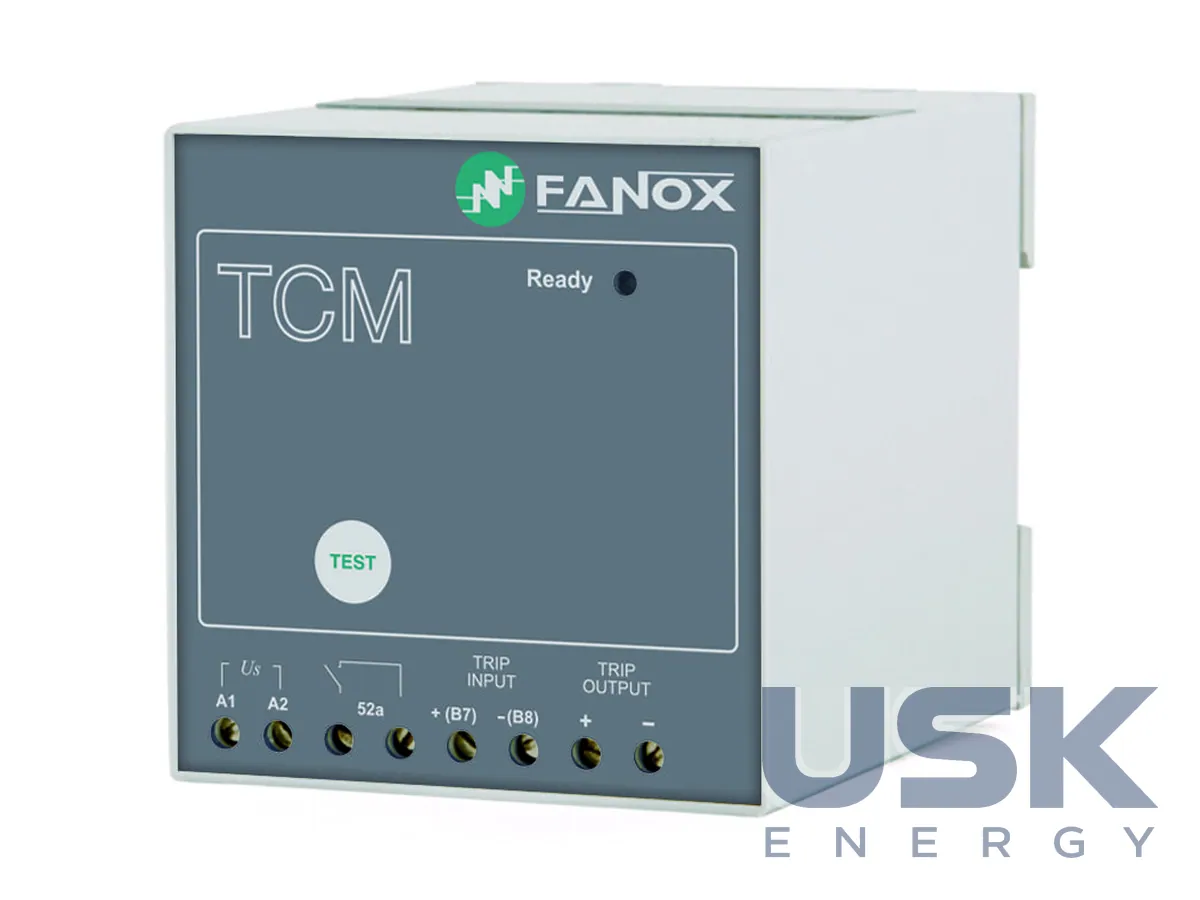

TCM (Trip Coil Module) належить до конденсаторних пристроїв відключення, у каталозі Fanox він значиться в групі Trip Capacitor Devices. Модуль підключається до безпотенційного контакту відключення реле і в момент спрацювання віддає котушці вимикача енергію, потрібну для її роботи, 30 Дж. Виробник прямо вказує, що TCM створено спеціально для роботи із саможивленими реле SIA-C і SIA-B. Між подіями модуль накопичує енергію, а при КЗ розряджається на котушку, тож вимикач відключається навіть тоді, коли на ТП немає акумуляторної батареї.

PRT працює інакше. Це пружинний розчіплювач-соленоїд односторонньої дії з ручним поверненням. Від реле він отримує короткий малопотужний імпульс, звільняє взведену пружину, і вона механічно діє на механізм вільного розчеплення вимикача. Після спрацювання розчіплювач повертають у вихідне положення вручну, що одночасно служить візуальною ознакою того, що захист відпрацював. PRT доречний для приводів, у яких передбачено місце під такий розчіплювач, зокрема в RMU та комірках вторинного розподілу.

Вибір між PRT і TCM визначається приводом вимикача. Якщо привід має звичайну котушку вимкнення і її не планують міняти, ставлять TCM, і схема залишається класичною, з котушкою, лише джерелом енергії стає конденсатор модуля. Якщо привід допускає встановлення малопотужного розчіплювача, PRT дає простішу схему без проміжного накопичувача. Для модернізації старих КРУ з реле прямої дії TCM часто є найкоротшим шляхом, адже привід не переробляється.

Під час пусконалагодження ланцюжок перевіряють повністю, від трансформаторів струму через реле до вимикача. Від випробувальної установки на вторинні кола ТС подають струм, що імітує КЗ, і контролюють, що реле спрацьовує, модуль TCM віддає енергію або розчіплювач PRT звільняє пружину, а вимикач відключається. Після перевірки розчіплювач PRT повертають у вихідне положення. Таку перевірку варто повторювати під час планових оглядів комірки, адже саме механічна частина приводу частіше за все стає причиною відмови відключення.

Fanox постачає на TCM технічний лист із схемою підключення. Для підбору нам потрібні тип вимикача та його приводу, параметри котушки вимкнення, модель реле SIA-B чи SIA-C і схема вторинних кіл комірки. За цими даними ми визначаємо, який пристрій потрібен, і комплектуємо його разом із реле та трансформаторами струму Fanox CT-MTP.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
