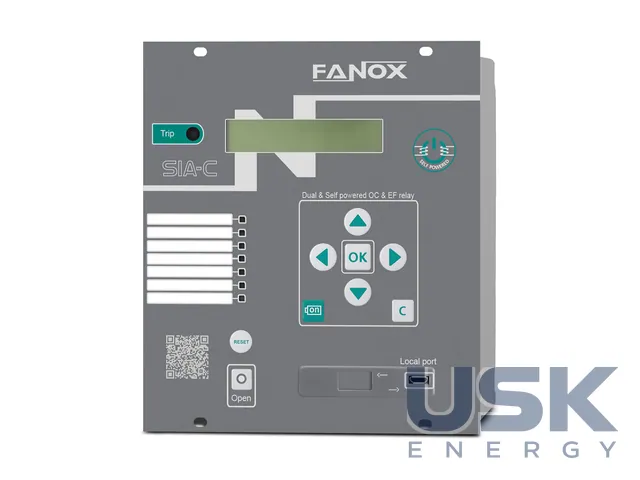

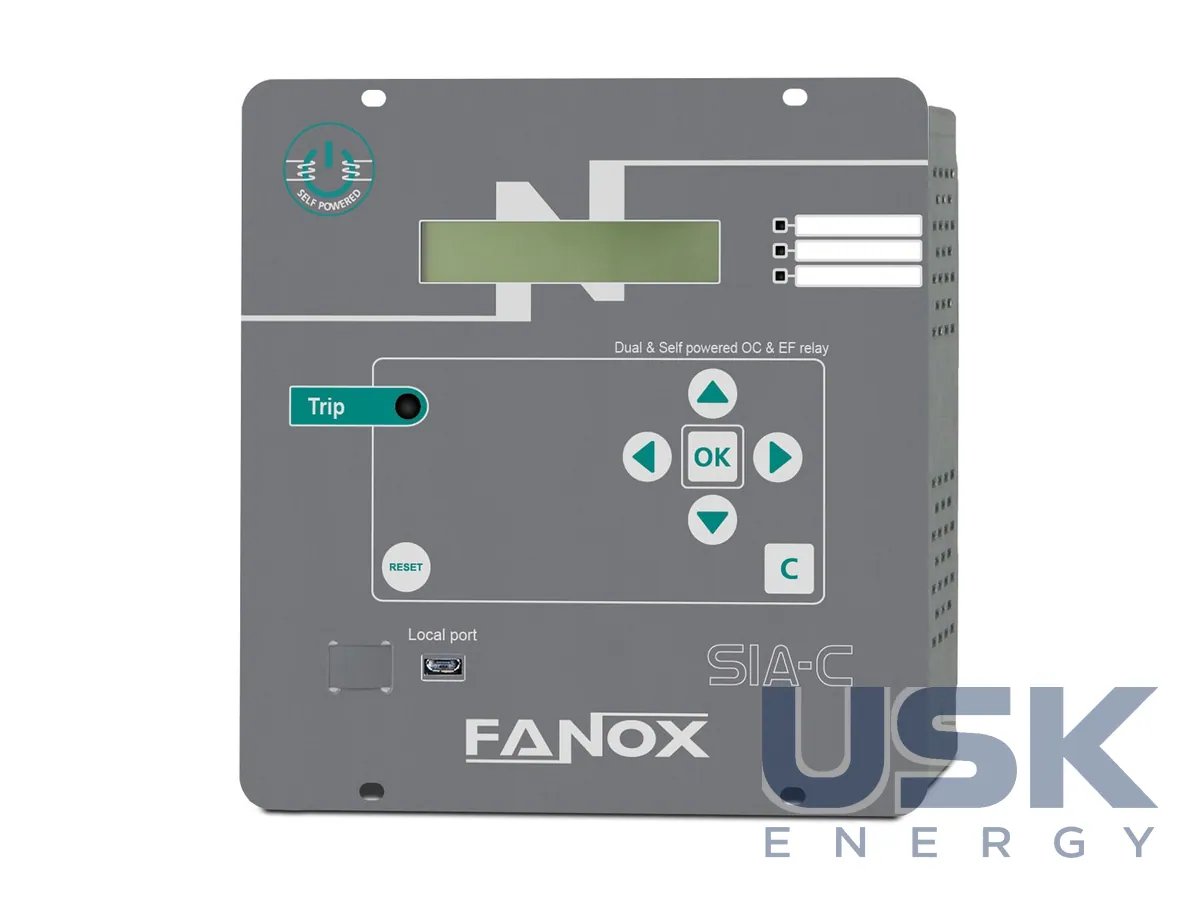

Fanox SIA-C — реле МСЗ і ЗНЗ із саможивленням або подвійним живленням для стандартних ТС /5 і /1
Реле максимального струмового захисту та захисту від замикань на землю Fanox SIA-C для КРУ середньої напруги вторинного розподілу. Живиться від стандартних трансформаторів струму /5 або /1, опційно додається живлення 24–230 В AC/DC.
- Живлення
- саможивлення від стандартних ТС /5 або /1 + опц. 24–230 В AC/DC
- Поріг саможивлення
- 0,075·In (3 фази), 0,16·In (1 фаза)
- Входи/виходи
- до 10 входів і 7 виходів
- Зв'язок
- USB, опц. RS485 та Ethernet
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Fanox SIA-C належить до реле максимального струмового захисту та захисту від замикань на землю для вторинного розподілу, які випускаються у двох варіантах живлення. Перший варіант саможивлений, реле бере енергію від стандартних трансформаторів струму /5 або /1 і працює без оперативного струму. Другий варіант із подвійним живленням, коли до саможивлення додається допоміжне джерело. Універсальне допоміжне живлення приймає 24–230 V AC/DC, USB або power bank, а опційна внутрішня батарея з ресурсом 20 років потрібна для пусконалагодження без напруги в мережі.
Головна перевага SIA-C полягає в роботі зі звичайними ТС /5 і /1, які вже стоять у більшості комірок КРУ. Для заміни старого електромеханічного реле на цифрове не потрібно міняти трансформатори, достатньо перепідключити вторинні кола. Пороги запуску саможивлення дуже низькі, 0,075·In при живленні від 3 фаз і 0,16·In при живленні від 1 фази. Тобто реле починає працювати вже при малому навантаженні приєднання, а при КЗ має достатньо енергії для відключення. Подвійне живлення корисне там, де оперативне джерело є, але не завжди стабільне. Поки воно присутнє, реле постійно на зв'язку з телемеханікою, веде журнал і профіль навантаження навіть на ненавантаженій лінії, а при зникненні допоміжної напруги захист продовжує працювати від ТС.
Вихід відключення розрахований на малопотужну котушку 24 Vdc з енергією 135 mJ. Якщо привід вимикача має звичайну котушку вимкнення, разом із реле ставлять модуль Fanox TCM, а для механізмів зі спеціальним розчіплювачем використовують PRT. Конфігурація входів і виходів сягає 10 входів і 7 виходів, корпус металевий у висувному або стаціонарному виконанні. Висувний варіант дає змогу замінити реле без розбирання вторинних кіл.
Зв'язок організований через передній порт USB, опційно доступні RS485 та Ethernet. Fanox постачає посібники з протоколів Modbus, IEC 60870-5-103 і DNP3, тож реле підключається до телемеханіки ТП без додаткових шлюзів. Профіль навантаження зберігається в 168 кільцевих записах з інтервалом 1–60 min. Енергонезалежна пам'ять з внутрішнім годинником RTC зберігає до 1024 подій і записів аварій, осцилограми у форматі COMTRADE налаштовуються за кількістю періодів до та після аварії.
SIA-C випускається в кількох виконаннях (Adapt ABC), для кожного є технічний лист і посібник користувача англійською та іспанською мовами. Реле має сертифікати випробувань KEMA. Типове застосування охоплює комірки з вимикачем на ТП, РП і в RMU, де немає оперативного струму, приєднання ВЕС і СЕС та модернізацію старих КРУ з електромеханічними реле прямої дії. Для підбору потрібні коефіцієнт ТС, вторинний струм /5 або /1, тип котушки вимикача та протокол зв'язку.
Технічні характеристики
| Живлення | саможивлення від стандартних ТС /5 або /1 + опц. 24–230 В AC/DC |
|---|---|
| Поріг саможивлення | 0,075·In (3 фази), 0,16·In (1 фаза) |
| Входи/виходи | до 10 входів і 7 виходів |
| Зв'язок | USB, опц. RS485 та Ethernet |
| Виконання | висувне та стаціонарне, металевий корпус |
| Реєстрація | до 1024 подій і осцилограми COMTRADE |
Запит ціни та строку поставки
Fanox SIA-C — реле МСЗ і ЗНЗ із саможивленням або подвійним живленням для стандартних ТС /5 і /1, Fanox. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Від яких трансформаторів струму живиться SIA-C?
Від стандартних ТС /5 або /1, опційно додається оперативне живлення 24–230 В AC/DC.
Який поріг саможивлення реле?
0,075·In при 3 фазах і 0,16·In при 1 фазі.
Які виконання корпусу є?
Металевий корпус у висувному та стаціонарному виконанні.
