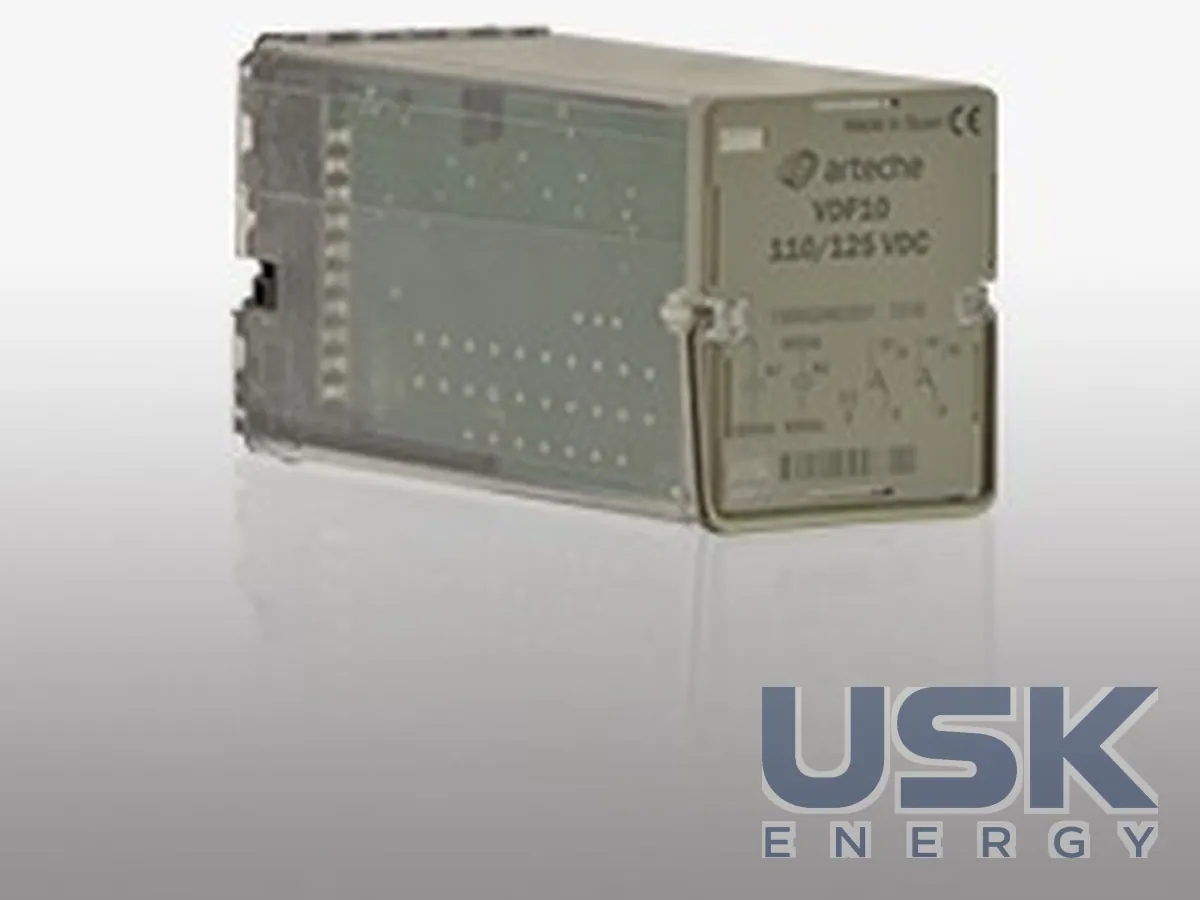

Arteche VDF/VDJ/UJ/RUT — реле контролю кіл вимкнення та живлення

Опис

Реле контролю Arteche розв’язують просте, але важливе завдання. Вони стежать, щоб коло, через яке захист вимкне вимикач, було справним у будь-який момент, а не в день планової перевірки. Обрив проводу до котушки вимкнення, перегорілий запобіжник, вимкнений автомат оперативного струму або зникнення напруги на шинках керування самі собою ніяк не проявляються. Виявляються вони тільки тоді, коли захист спрацював, а вимикач не вимкнувся. Реле контролю виявляє таку несправність заздалегідь і видає сигнал.

Контроль кола вимкнення виконують моделі VDF-10 і VDJ-30. За даними виробника, вони контролюють кола, запобіжники та автоматичні вимикачі в колах оперативного живлення комутаційних апаратів та інших відповідальних колах керування. VDF-10 призначене для однофазних вимикачів, тобто для схем із пофазним керуванням, де кожен полюс має свою котушку вимкнення. VDJ-30 розраховане на трифазні вимикачі зі спільним приводом. Є виконання на однополюсний і триполюсний контроль та на різні номінали напруги, тому реле підбирають під напругу оперативного струму конкретної підстанції.

Принцип контролю кола вимкнення ґрунтується на малому струмі, який реле постійно пропускає через котушку вимкнення та її коло. Струм вибрано так, щоб котушка вимикача від нього не спрацьовувала. Поки коло ціле, реле перебуває в робочому стані, а при обриві струм зникає і реле з витримкою часу переходить у стан несправності. Витримка потрібна, щоб короткочасні перехідні процеси під час роботи захисту та самого вимикача не давали хибних сигналів. Чи контролюватиметься коло в обох положеннях вимикача, залежить від схеми під’єднання, варіанти наведено в посібнику виробника.

Реле UJ стежить за рівнем напруги. Це реле вимірювання напруги з двома перемикальними контактами, сумісне з цоколями типу J. Його застосовують для контролю шинок оперативного струму, напруги живлення терміналів та інших кіл, де вихід напруги за межі уставки треба одразу помітити. RUT контролює оперативне живлення, до моделі RUT4 в Arteche є окремий посібник користувача.

У разі несправності реле видає сигнал у систему сигналізації підстанції, на центральну сигналізацію, у контролер приєднання або в телемеханіку. Далі оперативний персонал або диспетчер отримує інформацію до того, як знадобиться вимкнути пошкодження. Такий контроль ставлять у шафах РЗА та керування вимикачами, зазвичай по одному реле на кожну котушку вимкнення або на кожну групу кіл оперативного струму.

Документація Arteche містить каталог реле контролю та функціональних реле, брошуру й посібники користувача на VDF і VDJ кількома мовами. У посібниках наведено схеми під’єднання для різних варіантів приводу вимикача, за ними виконують монтаж і налагодження. Під час налагодження перевіряють, що реле справді переходить у стан несправності при штучному розриві кола і що сигнал доходить до центральної сигналізації або диспетчера.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
