EGE ARS — мікропроцесорні контролери резисторів і захисту нейтралі

Опис

Контролери EGE ARS є мікропроцесорними пристроями для автоматичного керування підключенням резисторів до силових допоміжних обмоток дугогасних реакторів і для захисту резисторів заземлення нейтралі. Вони закривають ту частину автоматики, яку зазвичай не бере на себе регулятор налаштування реактора. Контролер сам вирішує, коли і який опір підключити, стежить за станом резистора та не дає йому перегрітися. Це важливо для мереж, де замикання на землю трапляються часто, наприклад у розгалужених кабельних і змішаних мережах. Регулятор зайнятий налаштуванням компенсації, а контролер ARS відповідає за резистори.

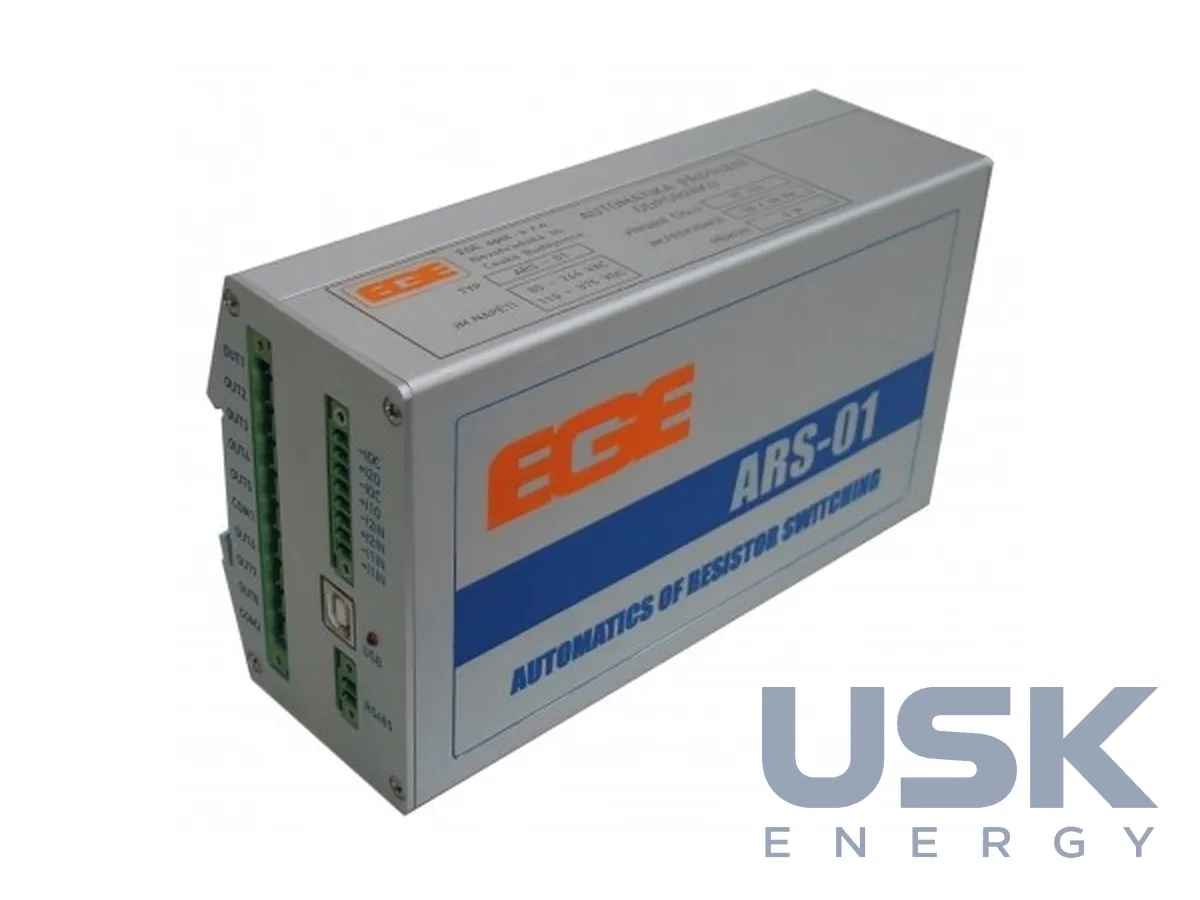

У серії є моделі ARS-01 і ARS-03. ARS-01 керує допоміжними резисторами SRA, які зібрані з кількох резисторних елементів і перемикаються контакторами. За виміряними параметрами мережі контролер вибирає ступінь опору, щоб активна складова струму замикання на землю була достатньою для спрямованого захисту. ARS-03 захищає резистор заземлення нейтралі NER у мережах з резистивним заземленням і контролює його цілісність і тепловий режим. Обидві моделі працюють за вимірюваннями в реальному часі й не потребують ручних перемикань персоналом.

Функції контролерів охоплюють вибір ступеня опору за параметрами мережі, контроль теплового режиму та справності резистора, а також повторне ввімкнення. Тепловий контроль потрібен тому, що резистор розрахований на короткочасне навантаження, і якщо замикання повторюється або затягується, контролер не дасть підключити перегрітий резистор. Перевірка справності виявляє обрив або пошкодження резисторних елементів, які інакше могли б лишитися непоміченими до наступного замикання. Функція повторного ввімкнення повертає резистор у роботу, коли він охолов, і мережа знову готова до пошуку чергового замикання. Уставки нагріву задають за даними резистора, які відомі виробнику.

Конструкція контролера дає змогу встановити його безпосередньо в шафі резистора або в клемній коробці дугогасного реактора. Окрема шафа на підстанції під нього не потрібна, а кабельні зв'єднання з контакторами та датчиками виходять короткими. Для резисторів EGE, які стоять просто неба та охолоджуються природною циркуляцією повітря, це означає, що вся автоматика знаходиться поруч з обладнанням, яким керує. Монтаж у шафі резистора також спрощує налагодження, бо контролер, контактори та резисторні елементи перевіряють разом на заводі.

Контролери ARS постачаються разом з резисторами SR, SRA та NER, дугогасними реакторами ASR і заземлювальними трансформаторами ETR. Підключенням резистора може керувати і регулятор налаштування дугогасного реактора, але ARS дає окремий, незалежний контур керування та захисту резистора. Комплект від одного виробника спрощує узгодження сигналів і логіки роботи. У запиті вказують тип резистора, кількість ступенів опору, схему підключення до реактора або нейтралі та потрібні сигнали в систему керування підстанції. За цими даними виробник підбирає модель контролера, налаштовує ступені та погоджує логіку з автоматикою дугогасного реактора.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
