EGE NER — резистори заземлення нейтралі мереж СН

Опис

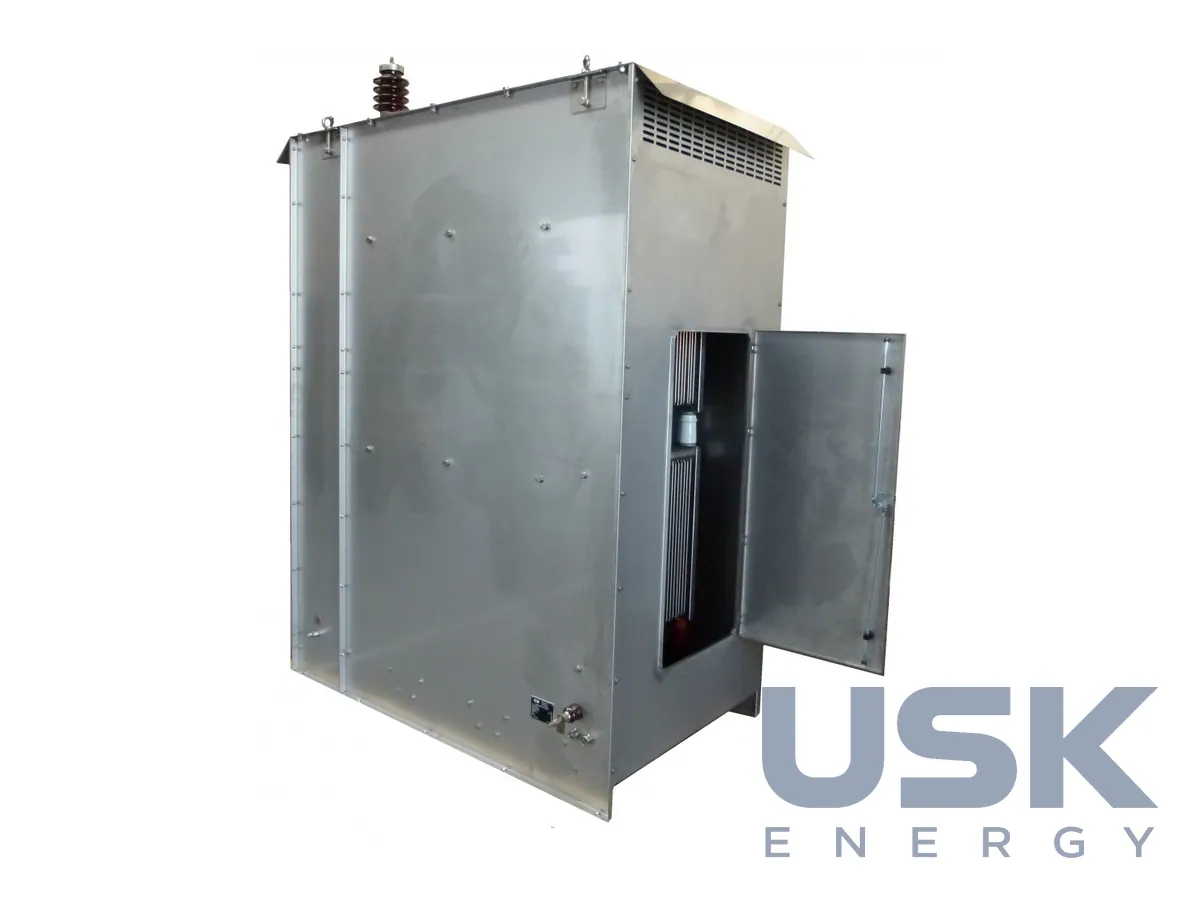

Резистори EGE NER заземлюють нейтраль розподільних мереж середньої напруги, тобто переводять мережу в режим резистивного заземлення нейтралі. Резистор з'єднує нейтраль мережі з землею, і під час однофазного замикання через нього проходить обмежений активний струм. Цей струм обмежує перенапруги при замиканнях на землю і водночас достатній для того, щоб захист швидко та селективно вимкнув пошкоджену ділянку. Такий режим поширений у великих кабельних мережах, де ємнісний струм значний і замикання бажано відключати відразу. Від компенсації дугогасним реактором резистивне заземлення відрізняється тим, що замикання не залишають у мережі, а відразу відключають, тому захисти працюють просто і передбачувано.

Резистор працює в режимі короткочасного навантаження. Струм через нього проходить лише від моменту замикання до вимкнення пошкодженої ділянки, тому резистор розраховують на нагрів за цей короткий інтервал, а не на тривалу роботу. Значення опору та допустимий час протікання струму вибирають разом з уставками релейного захисту, щоб струм був достатнім для чутливої роботи захистів і водночас не перевантажував обладнання. Що менший вибраний струм, то легший резистор і менше навантаження на обладнання, але то вищі вимоги до чутливості захистів. Час протікання струму задає енергію, яку резистор має поглинути, і від неї залежать розміри резистивних елементів.

Охолодження природне повітряне, виконання зовнішнє. Резистори EGE розраховані на роботу просто неба, тому їх ставлять поруч із заземлювальним або силовим трансформатором без окремого приміщення. Відсутність вентиляторів і рідини спрощує обслуговування, а встановлення на відкритому майданчику дає вільне розсіювання тепла після спрацювання. Місце встановлення вибирають так, щоб поруч не було горючих матеріалів, бо після протікання струму замикання елементи сильно нагріваються.

Цілісність резистора та його тепловий режим контролює пристрій ARS-03. Він стежить, чи не пошкоджений резистивний елемент, і оцінює нагрів після проходження струму, щоб повторне замикання не застало резистор перегрітим. Обрив кола резистора без такого контролю може лишитися непоміченим, і тоді мережа фактично працюватиме з ізольованою нейтраллю. Пристрій встановлюють у шафі резистора, а його сигнали виводять у систему телемеханіки підстанції, щоб диспетчер бачив несправність резистора відразу.

Для приєднання резистора потрібна нейтраль. Якщо нейтраль силового трансформатора недоступна, EGE постачає заземлювальний трансформатор ETR, до нейтралі якого підключають резистор. Компанія також виготовляє дугогасні реактори та допоміжні резистори, тож для мереж з різними режимами нейтралі обладнання можна взяти в одного виробника. У технічному завданні вказують напругу мережі, потрібний струм замикання, допустимий час його протікання, умови встановлення та вимоги до контролю резистора. Для кабельних мереж, що розширюються, струм резистора вибирають із запасом, бо ємнісний струм мережі зростає разом з довжиною кабелів.
