EGE IPB — пофазно-екрановані струмопроводи генераторної напруги до 36 кВ, до 40 кА

Опис

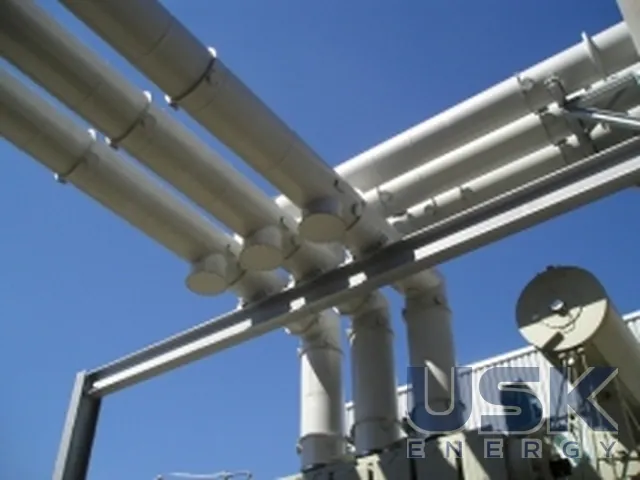

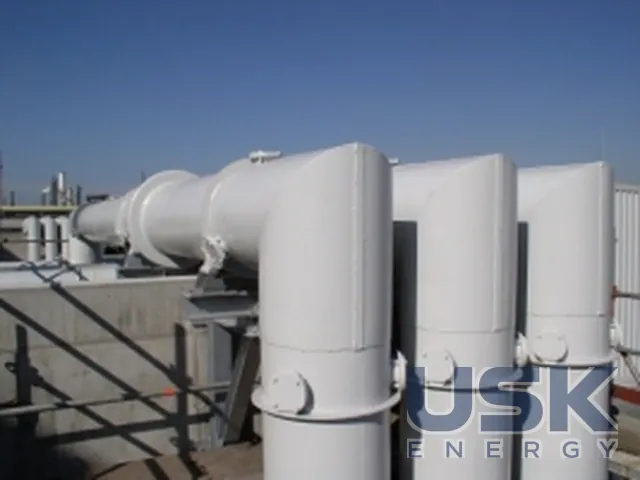

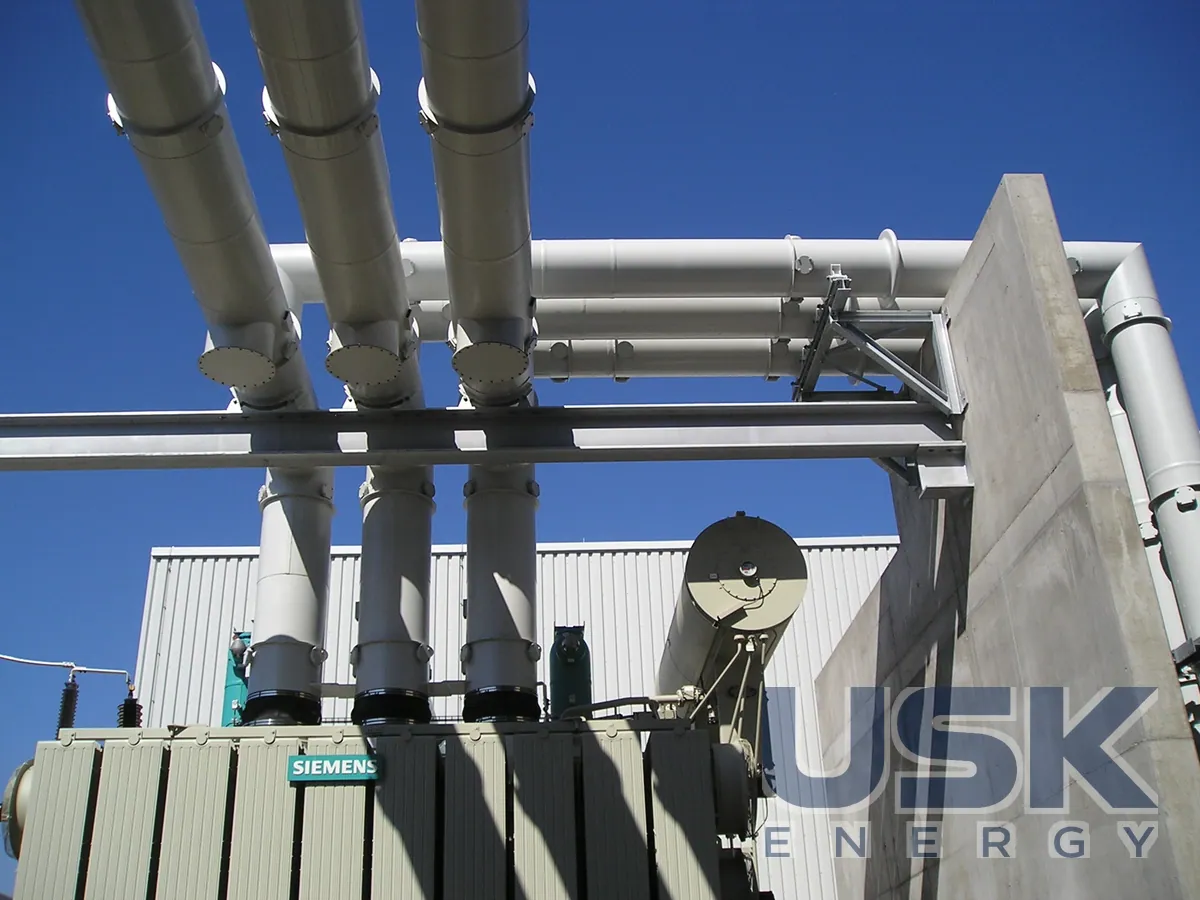

Пофазно-екрановані струмопроводи EGE IPB виготовляє підрозділ струмопроводів компанії EGE. Їх застосовують насамперед для виводу потужності генераторів електростанцій до блочних трансформаторів, а також для з'єднання трансформаторів власних потреб із розподільчим пристроєм. Номінальна напруга до 36 кВ відповідає генераторній напрузі великих блоків. Кожна фаза проходить у власному заземленому екрані, ізоляція повітряна, а провідник тримається на опорних ізоляторах усередині екрана. Екран кожної фази виключає міжфазне коротке замикання всередині струмопроводу, а пошкодження ізоляції в гіршому разі призводить до замикання на землю, яке в генераторному колі відключає захист.

Базове виконання з природним охолодженням розраховане на струми до 28 кА при напрузі 36 кВ. Тепло від провідника передається екрану та далі в навколишнє повітря без вентиляторів. Принцип компонування струмопроводу знижує випромінювання магнітного поля назовні до значення менше 5 %, тому поряд можна розміщувати металоконструкції та обладнання без сильного індукційного нагріву. Конструкція спрощує монтаж і зводить до мінімуму перерви на обслуговування. Без вентиляторів у цьому виконанні нічому ламатися, тому природне охолодження вибирають завжди, коли його вистачає за струмом.

Для великих генераторів EGE пропонує виконання IPB з примусовим охолодженням, розраховане на струми до 40 кА при напрузі 36 кВ. Охолоджувальне повітря можна забирати безпосередньо з простору навколо генератора або подавати через окремий охолоджувальний агрегат. Магнітне поле назовні так само знижене до значення менше 5 %. Окремо виробник відзначає простоту заміни ізоляторів і кріплення струмопроводу до сталевих конструкцій, що важливо під час ремонтів на діючому блоці. Вибір між природним і примусовим охолодженням роблять за номінальним струмом генератора та за місцем для траси струмопроводу.

Струмопроводи IPB власних потреб передають потужність між трансформатором власних потреб блока та розподільчим пристроєм. Вони не потребують обслуговування і займають мало місця, бо в їхній конструкції використано одиночний ізолятор. Одиночний ізолятор скорочує кількість елементів, які потрібно оглядати та чистити. У деяких випадках такі струмопроводи ставлять і на виводи генераторів, вони витримують струми КЗ Ipeak=125 кА та Ith=50 кА/1с. Струмопроводи проєктують за стандартами IEC та ANSI, тому їх можна застосовувати як на європейських, так і на інших об'єктах.

Монтаж струмопроводів і шеф-монтаж ведуть досвідчені бригади EGE по всій Європі. Компанія має необхідні сертифікати, допуски, інструменти та обладнання для монтажних робіт, а нагляд за складанням ведуть працівники EGE. Персонал регулярно проходить навчання. Для замовлення вказують номінальний струм і напругу генератора, вимоги до стійкості до КЗ, трасу та довжину струмопроводу, точки приєднання до генератора, трансформаторів і розподільчого пристрою, а також спосіб охолодження. Монтаж силами виробника знімає питання стикування проєкту та складання, бо за точність траси та з'єднань відповідає сам виробник.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
