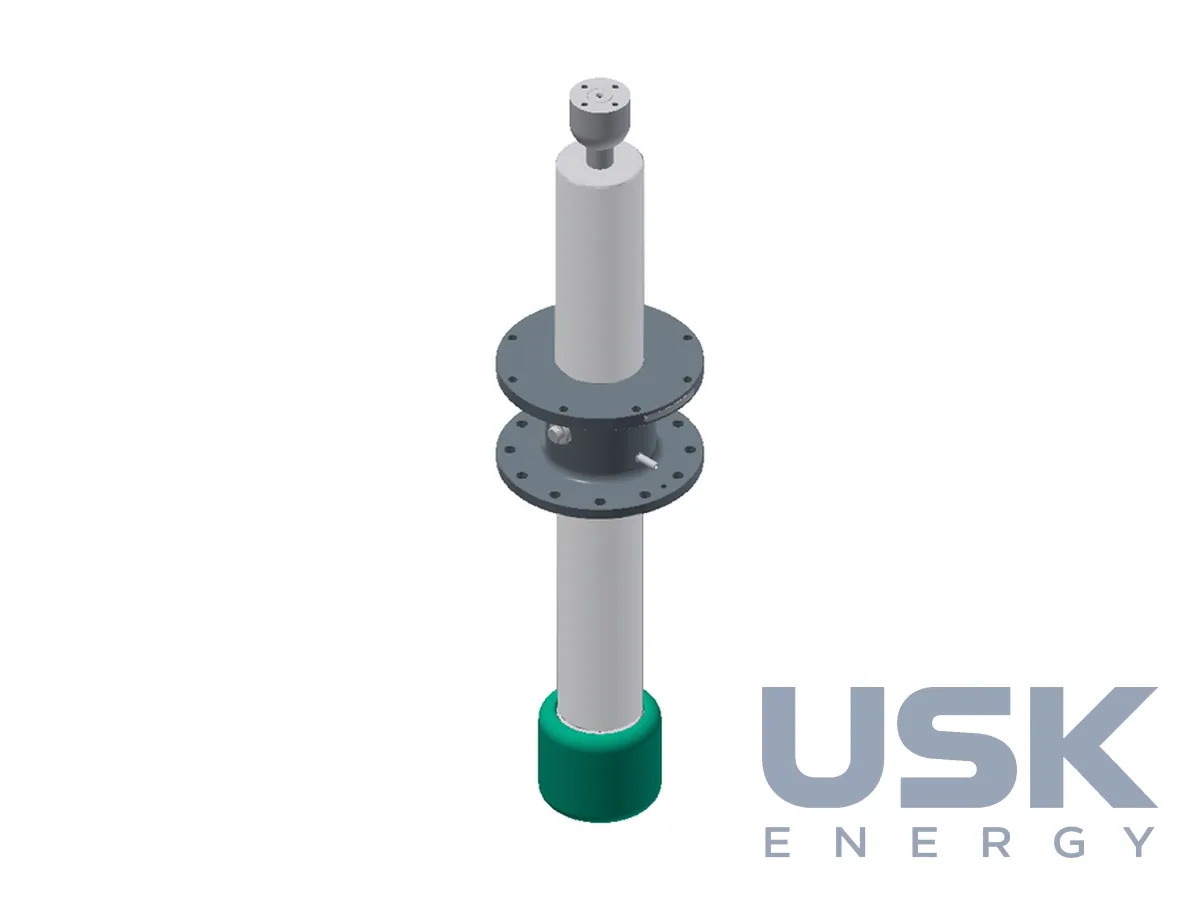

MGC DURESCA DTOX(S) — вводи трансформаторні олива-елегаз RIP/RIS 72,5–550 кВ
Сухі трансформаторні вводи MGC DURESCA DTOX(S) олива-елегаз на 72,5–550 кВ і 800–2500 А з ізоляцією RIP або RIS. Через них силовий трансформатор з'єднується з КРУЕ напряму.
- Номінальна напруга
- 72,5–550 кВ
- Номінальний струм
- 800–2500 А
- Ізоляція
- RIP або RIS
- Стандарти
- IEC 60137, IEC 62271-211
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
DTOX(S) з'єднує силовий трансформатор безпосередньо з КРУЕ. Одна сторона вводу працює в оливі бака, інша в елегазі КРУЕ. Пряме приєднання прибирає з підстанції повітряну ошиновку між трансформатором і РП, а разом з нею відкриті ізолятори й частину площі під ВРП. Виробник випускає ці вводи на напругу від 72,5 до 550 кВ, номінальний струм від 800 до 2500 А.
Ізоляція суха, RIP або RIS. Технологію паперу, просоченого епоксидною смолою (RIP), Moser Glaser запровадила у 1958 році і розвиває понад 50 років. Папір намотують безпосередньо на провідник або трубу й просочують спеціальною смолою у вакуумі. Під час намотування закладають провідні вирівнювальні шари, які розподіляють електричне поле. Вводи з ізоляцією RIP позначаються DTOX, варіант з синтетичною основою RIS (Resin Impregnated Synthetic) має літеру S. Оливи в конструкції вводу немає, тому він повністю сухий, працює без часткових розрядів і не потребує обслуговування.

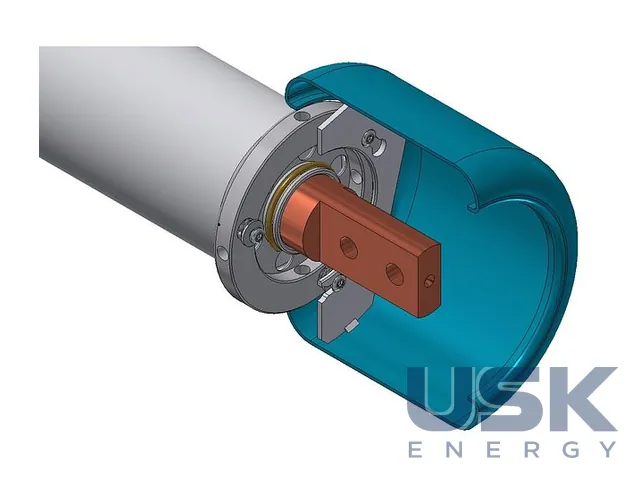

Усі DTOX(S) мають нерухомий провідник, струм передається до з'єднувачів з боку кабельної коробки. Верхній вивід виконано за IEC 62271-211, з'єднання з боку SF6 узгоджують з виробником КРУЕ. Фланці адаптуються під трансформатор і КРУЕ замовника, тому ввід підбирають під конкретну пару обладнання. Короткочасний струм становить 25-кратний номінальний тривалий струм протягом не більше 2 с. Номінал вводу й переріз кабелю вибирають щонайменше на 20% вищими за номінал трансформатора. Для подовження під ТС є варіанти 300 і 500 мм.
Ввід можна встановлювати й зберігати під будь-яким кутом від 0° до 90° від вертикалі, тому його безпечно перевозять горизонтально. Робоча температура від -50°C до +40°C, інші діапазони на запит, середньодобова температура оливи до 90°C, максимальна 100°C. Для сильно корозійних середовищ виробник провів випробування покриттів за ISO 12944 та ISO 20340. Типові й приймально-здавальні випробування виконано за IEC 60137 та IEC 62271-211, причому вимоги до типових випробувань задано жорсткішими за стандарт.
Під час монтажу ввід піднімають краном за рим-болти на верхівці й фланці, захист знімають лише перед встановленням на трансформатор. Фланець заземлюють через позначені різьби M12, невикористані різьби закривають силіконом. Сторону SF6 до монтажу в корпус КРУЕ захищають від вологи пакуванням з осушувачем. Вводи з нижнім приєднанням потребують люка в турелі для підключення відводу обмотки. В експлуатації інструкція передбачає вимірювання ємності й тангенса кута втрат, а зберігання понад 6 місяців і до 24 місяців виконують за окремими правилами. Пошкодження, виявлені під час приймання вантажу, фіксують у накладній і одразу повідомляють виробника. Використовувати дозволено лише комплектуючі MGC, тобто виводи, ущільнення, екрани та дугові роги.
Технічні характеристики
| Номінальна напруга | 72,5–550 кВ |
|---|---|
| Номінальний струм | 800–2500 А |
| Ізоляція | RIP або RIS |
| Стандарти | IEC 60137, IEC 62271-211 |
Запит ціни та строку поставки
MGC DURESCA DTOX(S) — вводи трансформаторні олива-елегаз RIP/RIS 72,5–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібні вводи DTOX(S)?
Для прямого з'єднання силового трансформатора з КРУЕ. Фланці адаптуються під обладнання замовника.
На яку напругу та струм розраховані вводи?
Номінальна напруга 72,5–550 кВ, номінальний струм 800–2500 А.
Яким стандартам відповідають DTOX(S)?
IEC 60137 та IEC 62271-211, ізоляція RIP або RIS.
