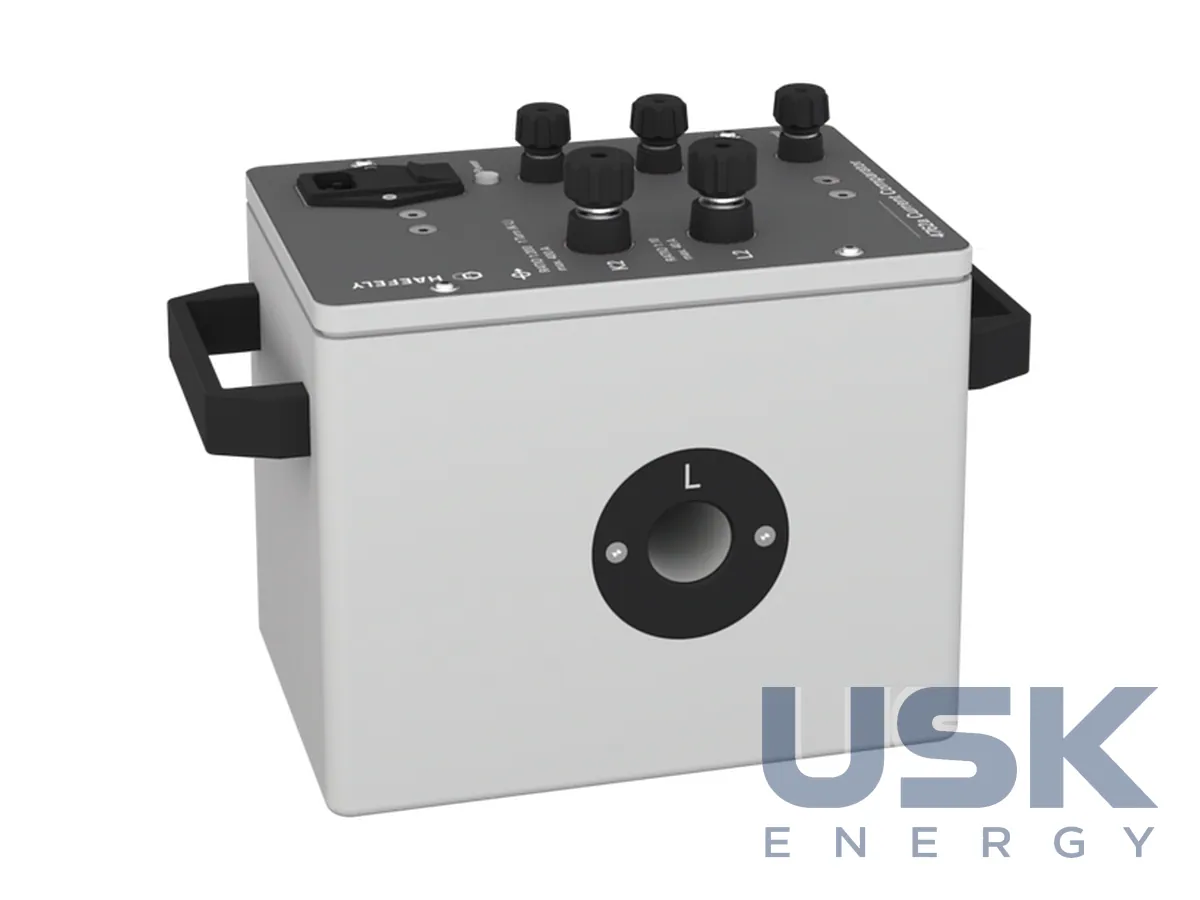

HAEFELY 4761 / 4762a / 4764 — еталонні компаратори струму до 10 000 А
Електронно-компенсовані еталонні трансформатори струму HAEFELY на первинний струм до 10 000 А. Ними повіряють ТС, вимірюють втрати шунтувальних реакторів і ємність силових конденсаторів.
- 4761
- 1–1000 А первинних відпайок, до 2000 А
- 4762a
- 10 мА – 400 А, розширення діапазону мостів
- 4764
- 1–5000 А, до 10000 А
- Похибка
- < 10–20 ppm, кутова < 0,1–0,15 мин
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Компаратори струму HAEFELY перетворюють великі струми на малі, зручні для вимірювання, і служать еталонними трансформаторами струму. Ними перевіряють точність ТС низької, середньої та високої напруги, зокрема ТС для КРУ, вимірюють втрати шунтувальних реакторів разом з 2823-REF і ємність силових конденсаторів. Похибка звичайного еталонного ТС неминуче залежить від навантаження. Магнітний потік в осерді створює ЕРС, яка підтримує вторинний струм у навантаженні, і саме цей потік вносить похибку.
У компараторах цей недолік усунуто електронною компенсацією. Індикаторна обмотка вимірює магнітний потік в осерді, а підсилювач регулює струм у компенсаційній обмотці так, що амплітуда залишкового потоку близька до нуля. У такий спосіб компаратор тримає похибку коефіцієнта < 10–20 ppm і кутову < 0,1–0,15 мин протягом тривалого часу та в дуже широкому діапазоні струмів. Вторинний струм 5 або 1 А. Прилади кваліфіковано для використання як еталонні ТС у метрологічних інститутах, а також у науково-дослідних лабораторіях.

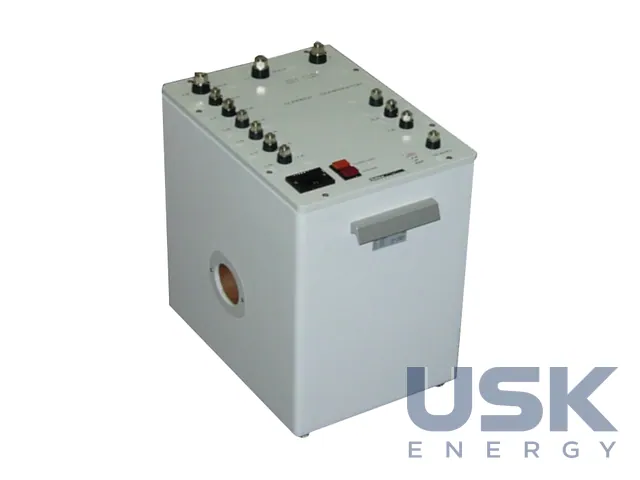

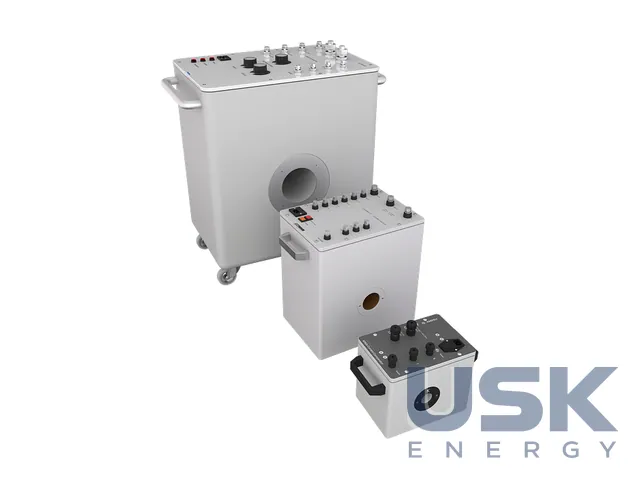

Модель 4761 має первинні відпайки 1–1000 А і працює до 2000 А. Відпайок до 10, вторинних дві, 5 А і 1 А, повна точність зберігається до 200 % номінального струму, робочий діапазон 1 … 200 % IN. Типова похибка коефіцієнта нижче 10 ppm, кутова нижче 0,1 мин. Модель 4764 має відпайки 1–5000 А і розрахована до 10000 А, у таблиці виробника наведено до 155 первинних відпайок у межах 5 … 5000 А. Вона має ручки й колеса, вбудований захист від перевантаження з сигнальною лампою та індикацію перегріву. Модель 4761 має ручки, захист від перевантаження та запобіжники в мережевій вилці. Габарити 4761 становлять 435 x 260 x 450 мм, 4764 займає 715 x 515 x 790 мм, живлення 115/230 В, 50/60 Гц, 20 ВА.
Модель 4762a охоплює 10 мА – 400 А і розширює діапазон вимірювальних мостів. Один прилад перекриває струми від міліамперів до сотень амперів, діапазон від 1 до 400 % при 10 А і від 1 до 200 % при 200 А. Типова похибка коефіцієнта нижче 20 ppm, кутова нижче 0,15 мин. Для серії 2823 компаратор розширює діапазон вимірювання струму понад 15 А, а для мостів ємності й tg δ дає змогу працювати з великими об'єктами. Робоча температура від -20 до +55 °C, вологість від 5 до 80 % без конденсації, габарит 335 x 180 x 255 мм, маса 8,3 кг, живлення 230 або 115 В.
Компаратори виконано для тимчасових і пересувних схем випробувань, тому їх легко переносити між стендами. Комбінації відпайок дають змогу підібрати коефіцієнт під конкретний об'єкт без додаткових трансформаторів. До комплекту входять компаратор, мережевий кабель 2P+E, набір запобіжників, сертифікат випробувань та інструкція з експлуатації. Напругу живлення 115 або 230 В вказують у замовленні.
Технічні характеристики
| 4761 | 1–1000 А первинних відпайок, до 2000 А |
|---|---|
| 4762a | 10 мА – 400 А, розширення діапазону мостів |
| 4764 | 1–5000 А, до 10000 А |
| Похибка | < 10–20 ppm, кутова < 0,1–0,15 мин |
| Вторинний струм | 5 / 1 А |
Запит ціни та строку поставки
HAEFELY 4761 / 4762a / 4764 — еталонні компаратори струму до 10 000 А, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який компаратор потрібен для струмів понад 2000 А?
Модель 4764 з відпайками 1–5000 А, розрахована до 10000 А.
Яка точність еталонних компараторів?
Похибка коефіцієнта < 10–20 ppm, кутова похибка < 0,1–0,15 мин.
Для чого застосовується модель 4762a?
Для розширення діапазону вимірювальних мостів у межах 10 мА – 400 А.
