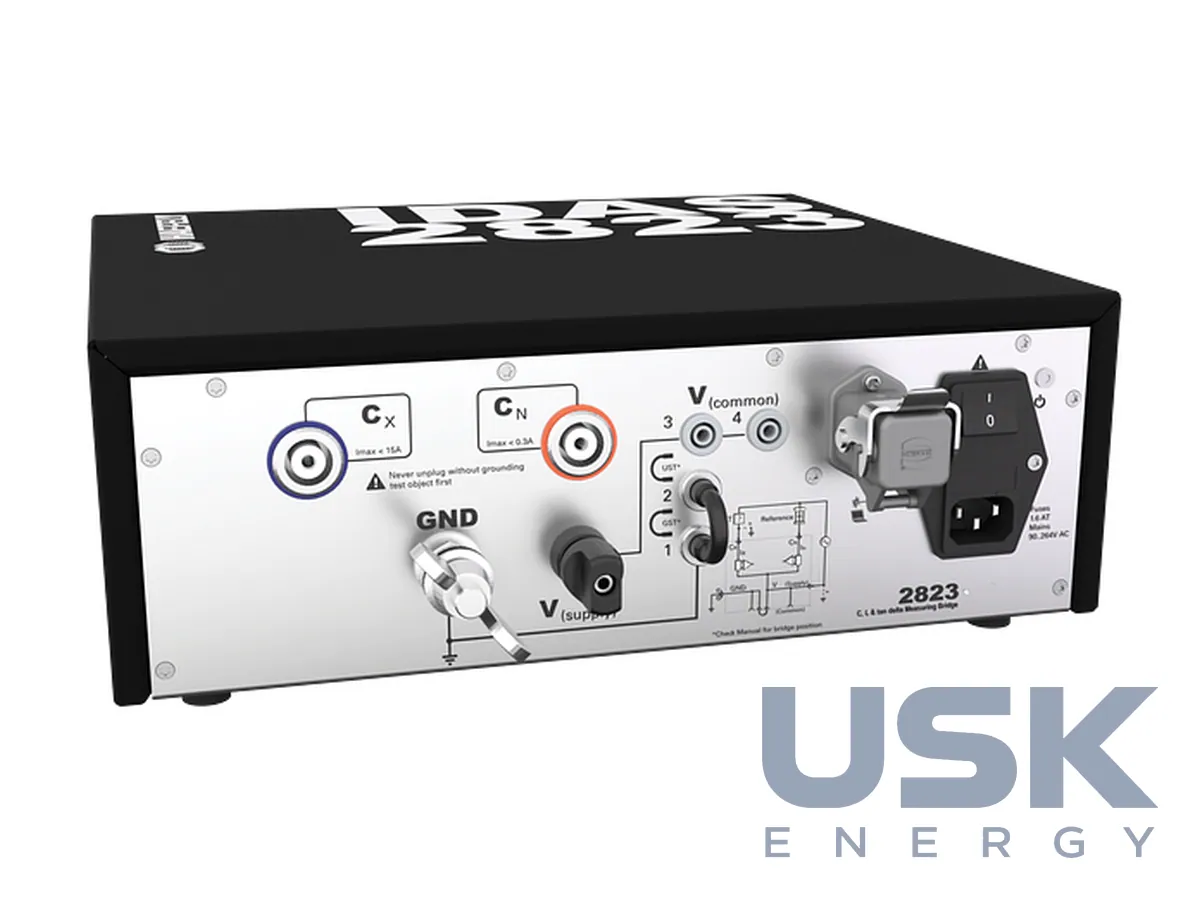

HAEFELY IDAS 2823 / 2823-REF — вимірювач тангенса δ і ємності високовольтної ізоляції

Опис

IDAS 2823 вимірює дуже малі діелектричні втрати й ємність ізоляції високовольтних апаратів. Міст застосовують для вводів, кабелів, вимірювальних трансформаторів, конденсаторів і шунтувальних реакторів, а також для генераторів і генераторних стрижнів, ізоляторів і кабельної арматури. Базова версія 2823 розрахована на приймальні й типові випробування оливонаповнених і сухих компонентів. Версія 2823-REF має вищу точність і працює в еталонних лабораторіях та в задачах, де точність стоїть на першому місці, наприклад під час вимірювання втрат шунтувальних реакторів. Прилад аналізує як ємнісні, так і індуктивні навантаження.

Похибка tg δ становить 5·10⁻⁵ для 2823 і 1·10⁻⁵ для 2823-REF. Для ємності похибка задана як 0,1 % від показання плюс 0,05 пФ у 2823 і 0,02 % від показання плюс 0,01 пФ у REF. Роздільна здатність tg δ у базовій версії 1·10⁻⁵, у REF 1·10⁻⁶, ємності відповідно 0,01 і 0,001 пФ. Діапазон tg δ від 0 до 100, ємність від 0,1 пФ, індуктивність до 1000 кГн. Частота вимірювання від 15 до 1000 Гц, тобто до 1 кГц, і в цьому діапазоні міст має підвищену лінійність. Одне вимірювання триває 0,3 с, нормальні умови 23 °C ±5 °C.

Вхідний струм до 15 А, діапазон перемикається автоматично. Вимірювальні канали охоплюють від 10 мкА до 300 мА і від 10 мкА до 15 А, тому об'єкти підключають без зовнішніх шунтів і без апаратного перекомутування між діапазонами. Разом з компараторами струму 4762, 4761 і 4764 діапазон струму розширюється до 10 кА. Крім tg δ і ємності, програма обчислює коефіцієнт потужності, добротність, послідовні й паралельні схеми заміщення, імпеданс, кут фази, повну, активну й реактивну потужність, а також значення, приведені до 20 °C.

Зв'язок з ПК іде по оптоволокну з гальванічною розв'язкою. Між пультовою та випробувальним залом немає електричного з'єднання, вимірювальний струм залишається у високовольтній лабораторії, а довжина оптичного кабелю не впливає на коефіцієнт і калібрування. Сам прилад кріплять у залі поруч з еталонним конденсатором, що скорочує час підключення. Оптичний кабель має з'єднувачі HARTING Han3A-gw-M20 типу SC зі ступенем захисту IP44, комп'ютер потрібен з Windows 7 або 10 і вільним портом USB 2.0.

Корпус IP50, конструкція компактна й стійка до електромагнітних завад. Габарити 345 x 360 x 130 мм, живлення від 90 до 264 В, акумулятора немає, тож заряджати нічого не потрібно. З'єднувачі ті самі, що й понад 40 років, тому міст сумісний зі старими приладами й кабелями. Лінійку мостів HAEFELY веде від ручного моста Tettex 2801 1963 року. Під замовлення комплект доповнюють еталонними конденсаторами 3370, 3721/3723 і 3320, компараторами струму, випробувальними камерами та сертифікованим калібруванням від одного постачальника.
