SEL-4000 / SEL-T4287 — випробувальні системи для пристроїв РЗА

Опис

SEL-4000 і SEL-T4287 застосовують під час налагодження та періодичних перевірок РЗА на підстанціях, але перевіряють вони різне. SEL-4000 розрахований на термінали, що мають низькорівневі випробувальні входи, тобто сигнал подається прямо на внутрішню аналогову частину пристрою, оминаючи високовольтні кола. SEL-T4287 працює із захистами та локаторами, побудованими на принципі біжучої хвилі.

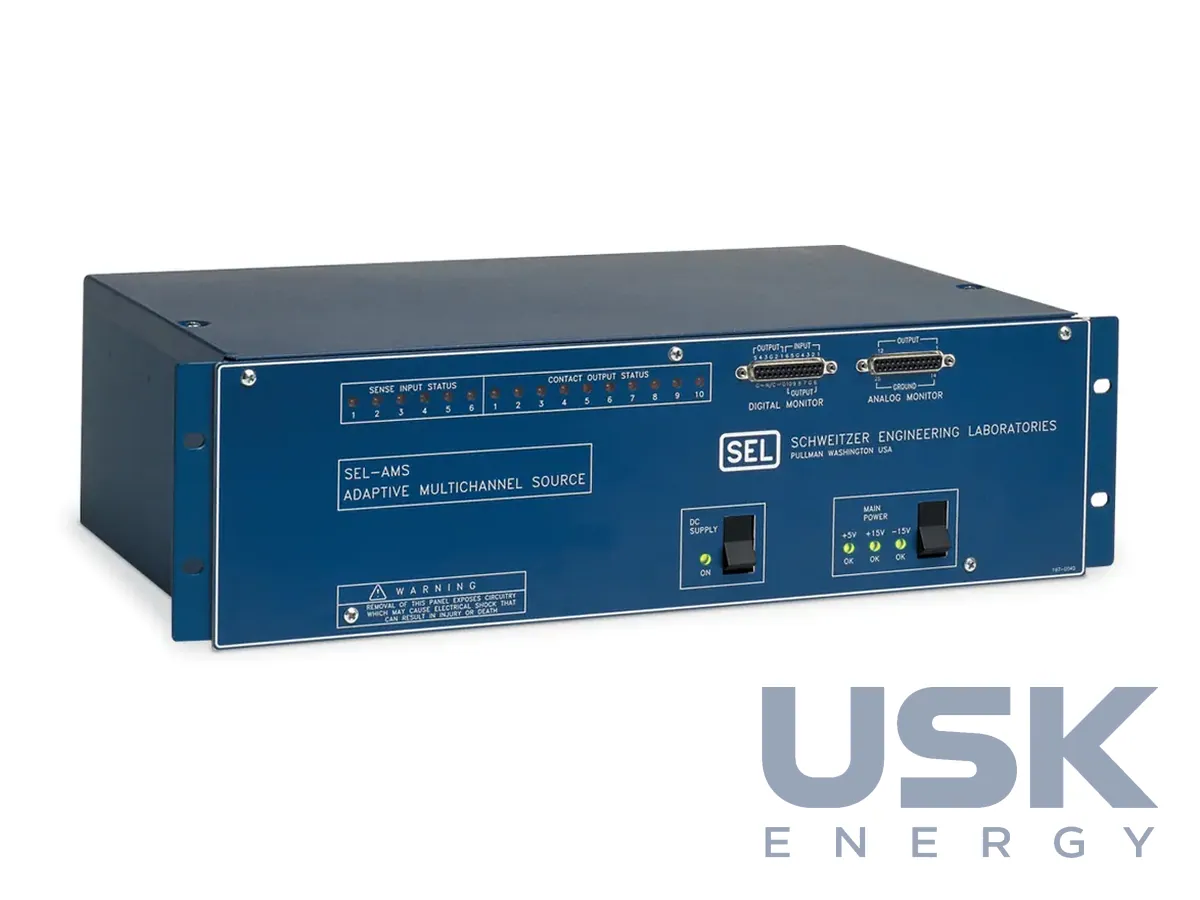

Випробувальна система SEL-4000 складається з адаптивного багатоканального джерела SEL-AMS і програми SEL-5401 або SELtest. Джерело має 12 аналогових виходів із роздільною здатністю 16 біт і видає три напруги та три струми на кожен кінець лінії. Тому SEL-4000 розрахований на випробування двох терміналів, наприклад комплекту диференційного захисту лінії з обох кінців. Виходи відтворюють сигнали трансформаторів струму та напруги в тому вигляді, в якому вони надходять на аналоговий вхід пристрою, що випробовується. Низький рівень сигналу зменшує вартість, масу, споживання, нагрів і шум порівняно з установками, які видають повні струми та напруги.

Дискретна частина AMS містить шість входів, що фіксують спрацювання виходів реле та переводять випробування в наступний стан, і десять контактних виходів. Виходами імітують обладнання підстанції, сигнали телеприскорення та блок-контакти вимикача 52a. Програма SEL-5401 дає віртуальну передню панель і набір станів для моделювання режимів і пошкоджень. Синусоїдні виходи задають усталені режими та зміну станів, лінійна зміна амплітуди перевіряє пороги спрацювання, зміна частоти моделює системні події та перевіряє частотні органи. Через аналогові виходи можна відтворити файли COMTRADE або Mathcad, наприклад записи реальних аварій. Порядок роботи простий. Реле отримує уставки, потім на нього програють осцилограму відомого КЗ і дивляться, чи правильно воно відпрацювало.

У комплект входить джерело постійного струму 24/48/125 і 250 В для живлення обладнання, що випробовується, і контактних кіл, а також кабельні джгути до пристроїв. Вхідне живлення замовляють на 110 або 220 В змінного струму. Джерело компактне й тихе, його зручно возити об'єктами. Систему використовують і для навчальних демонстрацій, коли треба показати миттєві значення, звіти про події та роботу вимикача на живому реле. Для перевірки порогів окремих органів беруть лінійне наростання амплітуди, а всю логіку термінала зручніше перевіряти відтворенням звіту про подію з відомим пошкодженням. Обидва режими запускаються з однієї програми, і перекомутовувати кола між ними не потрібно.

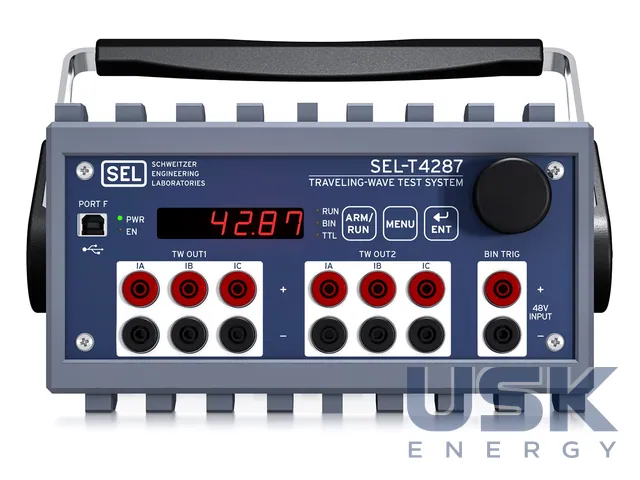

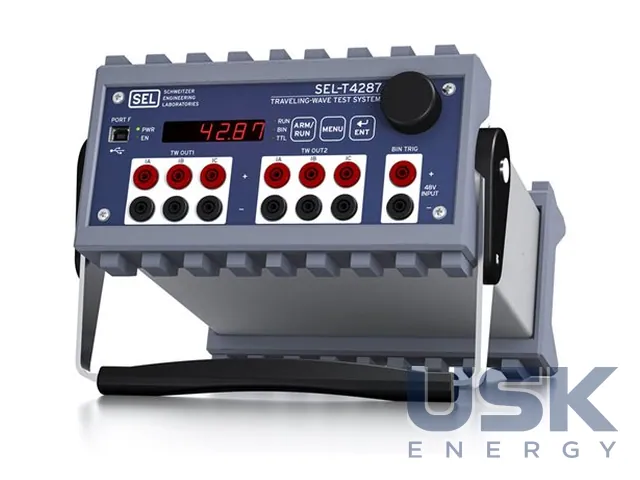

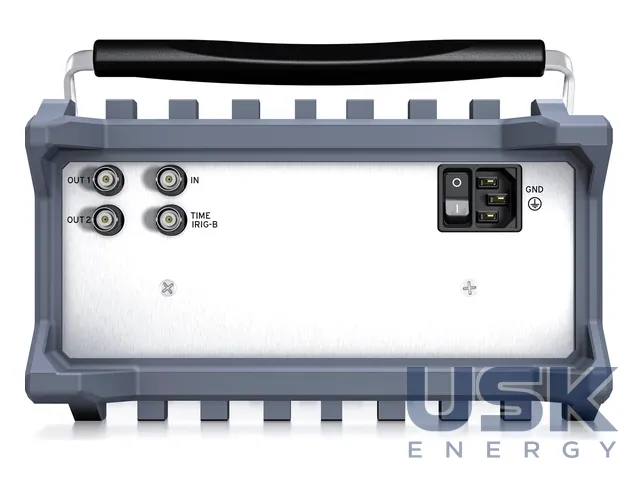

SEL-T4287 подає імпульсну інжекцію, за нею перевіряються захисти та визначення місця пошкодження за біжучою хвилею. Звичайне синусоїдне джерело для таких пристроїв не підходить, бо вони реагують на крутий фронт хвилі, а не на діюче значення. З імпульсним джерелом на стенді чи на підстанції можна перевірити, що термінал бачить фронт і правильно рахує відстань до точки пошкодження.
