LINAM FLT / FLR і SEL Wireless Protection — передавачі КЗ і навантаження для ПЛ
LINAM FLT/FLR і система SEL Wireless Protection встановлюються на провід ПЛ до 69 кВ і передають по радіо дані про струм навантаження та КЗ. Діапазон струму 3–600 А, поріг спрацювання 25–1600 А, стійкість до струму КЗ 25 кА протягом 10 періодів.
- Напруга
- до 69 кВ
- Струм
- 3–600 А, поріг спрацювання 25–1600 А
- Струм КЗ
- 25 кА, 10 періодів
- Зв’язок
- радіоканал 900 МГц (FT50/RP50/FR12)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

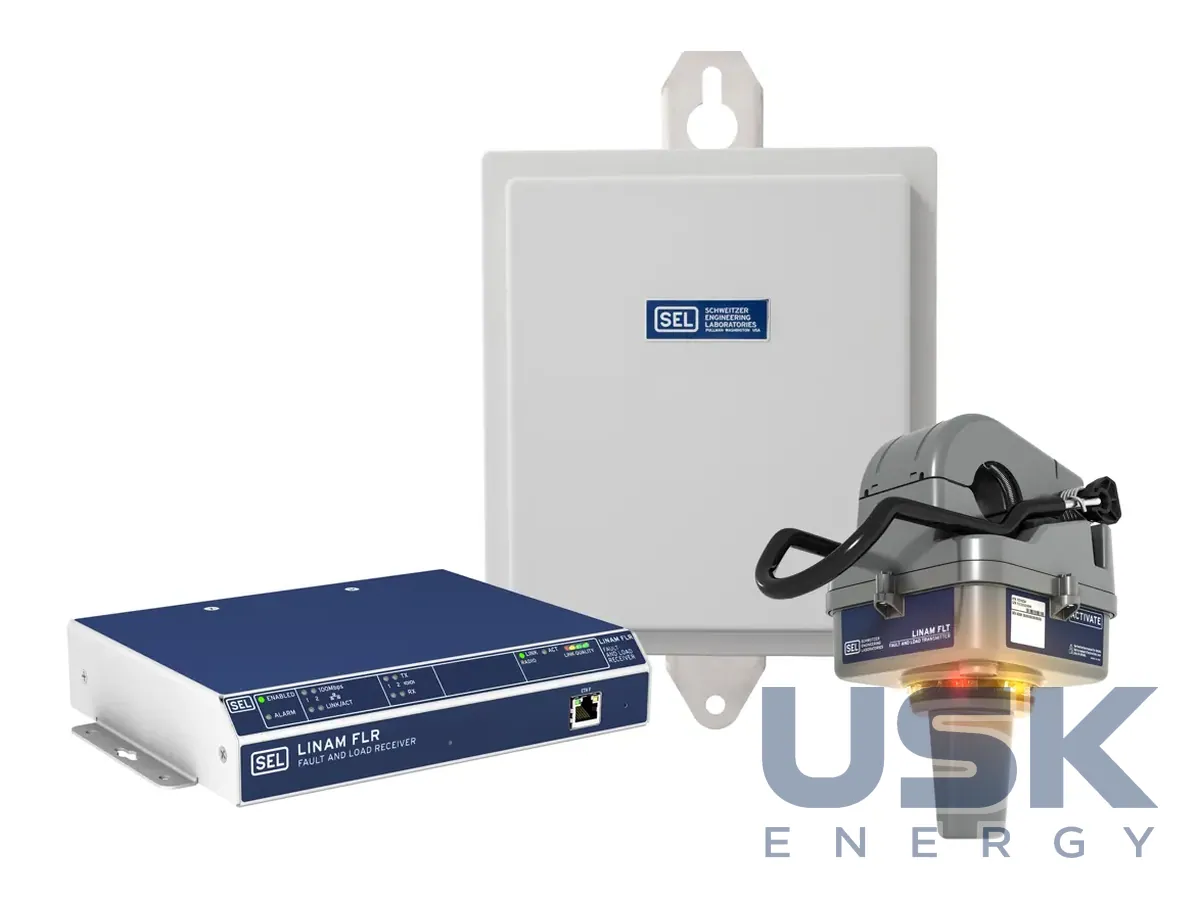

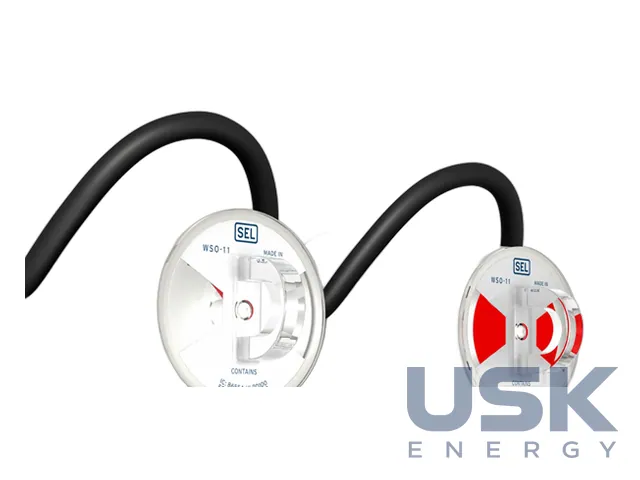

Передавачі LINAM FLT вішають просто на проводи повітряних розподільних ліній до 69 кВ, на магістралі фідерів, відпайки та відгалуження. Вони вимірюють струм навантаження й фіксують проходження струму КЗ, а результат передають по радіо на приймач LINAM FLR. Приймач за DNP3 надсилає дані в SCADA або в систему керування відключеннями. Диспетчер бачить сам факт вимкнення фідера, а також ділянку, через яку пройшов струм пошкодження, і посилає бригаду в конкретне місце. Це скорочує час відновлення живлення та поліпшує показники CAIDI. Реєстрація короткочасних пошкоджень допомагає знайти й усунути їх причину та поліпшити показник MAIFI.
Діапазон вимірюваного струму 3–600 А, поріг спрацювання 25–1600 А, датчики витримують струм КЗ 25 кА протягом 10 періодів. Передавач живиться від струму самої лінії, тому програма заміни батарей не потрібна, а функція автоматичного вибору порогу звільняє від ручного налаштування уставок. Точність вимірювання навантаження зазвичай 1%, дані надходять з інтервалом від 5 хвилин. Їх використовують для оперативних перемикань, вирівнювання навантаження по фазах, планування розвитку мережі та пошуку крадіжок електроенергії. Яскраві світлодіоди на корпусі FLT дають бригаді місцеве підтвердження спрацювання, про яке вже повідомила SCADA. Корпуси датчиків мають ступінь захисту IP66 / IP67.

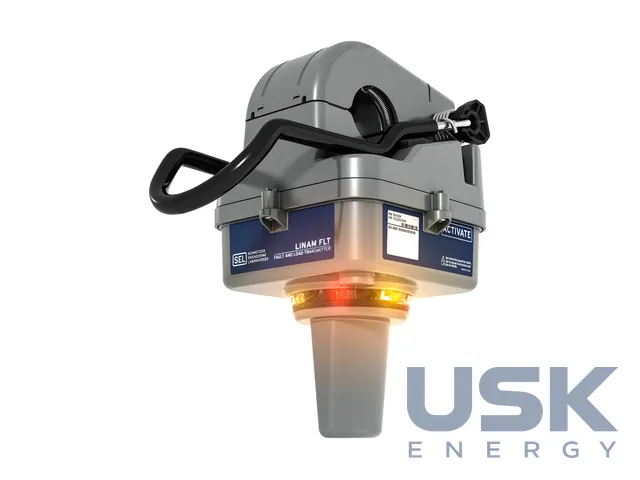

FLT ставиться на провід однією ізолювальною штангою, пружинний затискач охоплює проводи діаметром 6.4–38.1 мм. Зв'язок між FLT і FLR іде в неліцензованому діапазоні 900 МГц, приймач збирає сигнали КЗ, навантаження та контрольні повідомлення від кількох передавачів у межах прямої видимості. Радіоканал захищено 128-бітним шифруванням з автентифікацією повідомлень і пристроїв. Доступ користувачів рольовий, невикористані порти Ethernet блокуються, події безпеки FLR записує в журнал і пересилає за syslog. Усе налаштування й діагностику системи виконують через вебінтерфейс FLR.

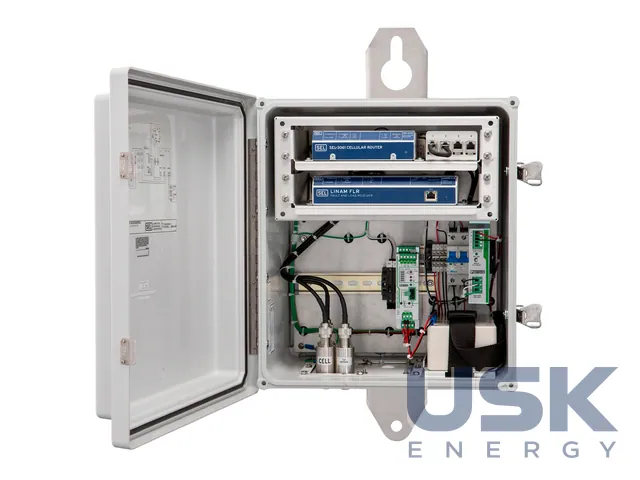

Для встановлення на опорі випускають приймач у готовій шафі FLRE з монтажним кронштейном. Усередині вже змонтовано FLR, джерело безперебійного живлення та розведення кіл живлення, зв'язку й антен, на лицьовій панелі є гніздо Ethernet для налагодження. На замовлення ставлять стільниковий маршрутизатор SEL-3061 для захищеного зв'язку зі SCADA, можна поставити й власний радіомодем. На DIN-рейці лишається місце під контролер SEL-3505-3 для місцевої автоматики. Шафа має три зовнішні антенні порти з грозозахистом, один для FLR і два для радіоканалу зв'язку. До комплекту приладдя входять всеспрямовані антени з кронштейнами та кабелями.

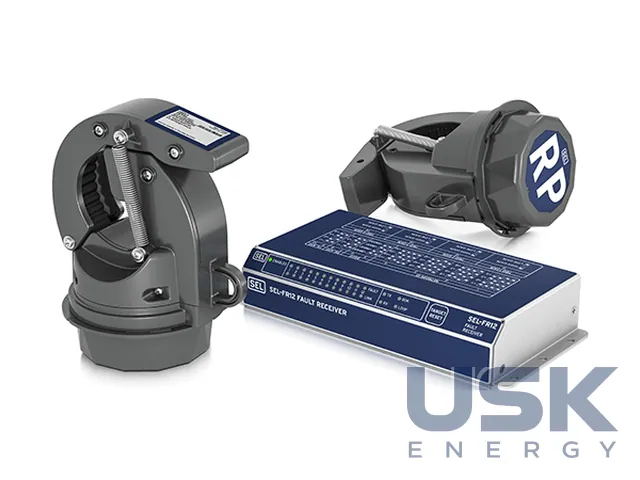

Система SEL Wireless Protection на передавачах SEL-FT50, ретрансляторах SEL-RP50 і приймачах SEL-FR12 працює тим самим радіоканалом 900 МГц, але розв'язує завдання релейного захисту. Сигнал про КЗ іде просто в термінал захисту фідера або контролер реклоузера, щоб прискорити вимкнення пошкодження на магістралі й заборонити АПВ, коли цього вимагає схема. Датчики монтуються безпосередньо на провід, окремі ТС на лінії для них не потрібні.
Технічні характеристики
| Напруга | до 69 кВ |
|---|---|
| Струм | 3–600 А, поріг спрацювання 25–1600 А |
| Струм КЗ | 25 кА, 10 періодів |
| Зв’язок | радіоканал 900 МГц (FT50/RP50/FR12) |
| Ступінь захисту | IP66 / IP67 |
Запит ціни та строку поставки
LINAM FLT / FLR і SEL Wireless Protection — передавачі КЗ і навантаження для ПЛ, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу ПЛ розраховані датчики?
На ПЛ до 69 кВ, струм навантаження 3–600 А.
Як сигнал про КЗ потрапляє в термінал захисту?
Система SEL-FT50/RP50/FR12 передає його радіоканалом 900 МГц, термінал прискорює вимкнення та забороняє АПВ.
Який струм КЗ витримує датчик?
25 кА протягом 10 періодів, поріг спрацювання 25–1600 А.
