Tesar TSX — пристрої контролю температури сухих трансформаторів
Реле контролю температури Tesar TSX для обмоток і магнітопроводу сухих трансформаторів. Пристрій керує вентиляторами та видає сигнали «попередження» і «відключення». Лінійка включає моделі TSX1, TSX3 і TSX6c з різним набором входів.
- TSX1
- 4 аналогові входи PT100 (обмотки та магнітопровід), 4 вихідні реле
- TSX3
- 3 входи PTC для обмоток, 4 вихідні реле
- TSX6c
- захист вентиляторів, 2 цифрові входи
- Функції
- керування вентиляторами, сигналізація, відключення
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пристрої Tesar TSX контролюють температуру сухих трансформаторів з литою ізоляцією і керують їхньою вентиляцією. Для литої машини температура обмоток визначає і допустиме навантаження, і строк служби ізоляції, тому датчики ставлять безпосередньо в обмотки та в магнітопровід. Реле порівнює виміряні значення з заданими порогами, вмикає вентилятори, видає сигнал «попередження» і, якщо нагрів не припиняється, команду «відключення» на вимикач трансформатора. Для литих трансформаторів контроль температури особливо важливий, бо охолодження в них повітряне і перевантаження швидше позначається на нагріві обмоток.
TSX1 має 4 аналогові вхідні канали для вимірювання температури обмоток і магнітопроводу. Температура вимірюється датчиками PT100 Ω, тобто реле бачить реальне значення в градусах, а не просто факт перевищення порогу. Чотири вихідні реле розподілені за функціями, вентилятори, попередження, відключення та загальна аварія. Така схема зручна, коли значення температури потрібно передавати в систему диспетчеризації і стежити за тенденцією нагріву. Датчик у магнітопроводі показує нагрів сталі, який зростає при підвищеній напрузі та гармоніках.

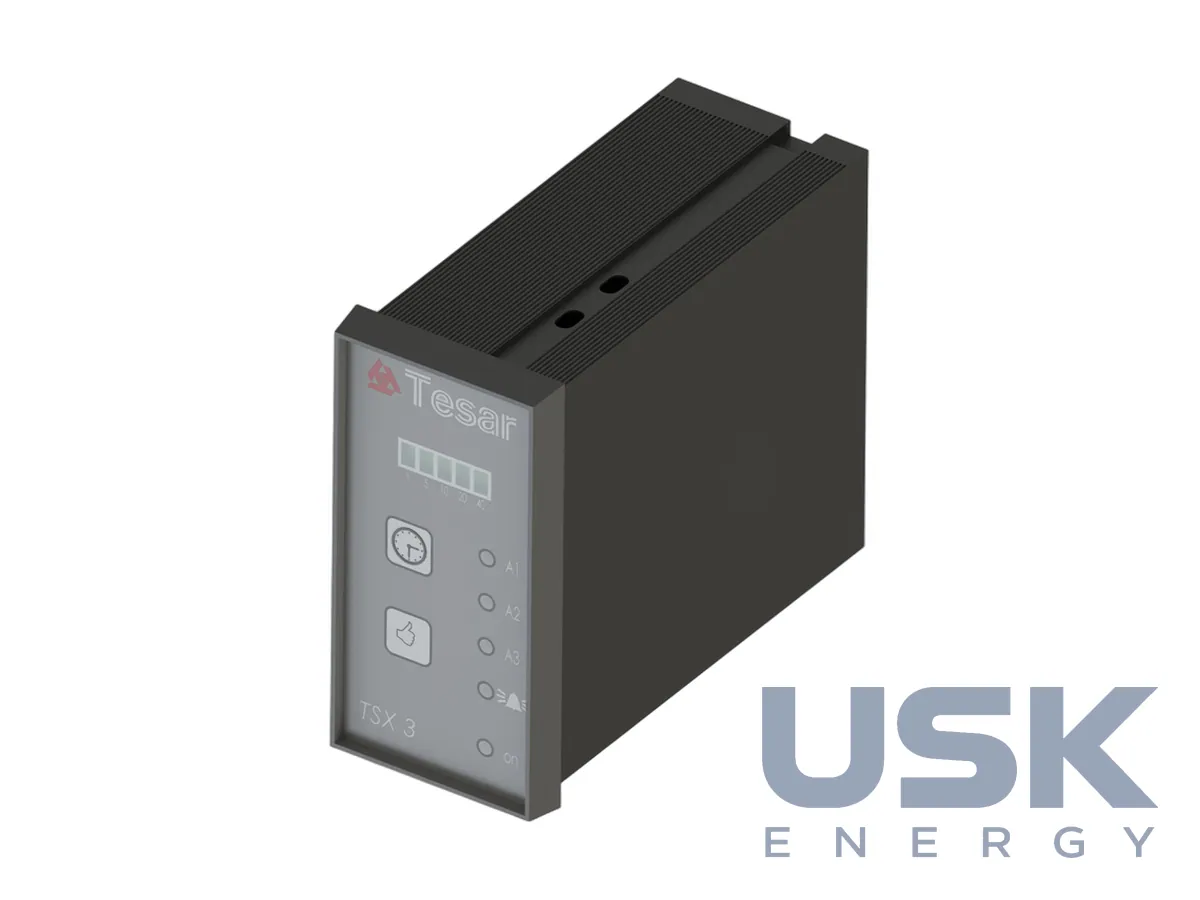

TSX3 розрахований на литі трансформатори з датчиками PTC. Він має 3 входи для обмоток, по одному на фазу, і такі самі 4 вихідні реле, вентилятори, попередження, відключення та загальна аварія. Датчик PTC різко змінює опір при досягненні номінальної температури спрацювання, тому TSX3 працює за порогами і підходить для простих підстанцій, де достатньо сигналізації без безперервного вимірювання. Для TSX3 пороги визначаються самими датчиками PTC, тому їх підбирають під час виготовлення трансформатора.
TSX6c захищає систему вентиляції. Пристрій має 2 цифрові входи для дозволу роботи вентиляції, 2 вихідні сигнали про несправність вентиляторів і 6 ліній живлення вентиляторів з магнітотепловими розчіплювачами. Так несправність окремого вентилятора не залишається непоміченою, а оператор отримує сигнал до того, як трансформатор перегріється. Вентилятори живляться окремими лініями, і при спрацюванні розчіплювача на окремій лінії решта продовжує працювати.
Датчики PT 100 Ω і PTC ведуть контроль температури в реальному часі та подають сигнал при досягненні заданих порогів попередження й відключення. Вентиляційні планки з примусовим обдувом знижують робочу температуру, і номінальну потужність трансформатора можна підняти до 140 %. Тому TSX разом з вентиляцією часто замовляють для трансформаторів, які працюють з піковими навантаженнями, наприклад на СЕС, ВЕС або в промисловості. Пристрої постачаються як опція до трансформаторів Tesar, яких у світі встановлено вже дуже багато, і монтуються в клемну коробку або шафу керування поруч із трансформатором. Під час вибору пристрою враховують тип датчиків в обмотках, чи потрібна передача значень у систему диспетчеризації та чи є на трансформаторі примусова вентиляція. Пороги попередження та відключення задають за класом нагрівостійкості ізоляції трансформатора.
Технічні характеристики
| TSX1 | 4 аналогові входи PT100 (обмотки та магнітопровід), 4 вихідні реле |
|---|---|
| TSX3 | 3 входи PTC для обмоток, 4 вихідні реле |
| TSX6c | захист вентиляторів, 2 цифрові входи |
| Функції | керування вентиляторами, сигналізація, відключення |
Запит ціни та строку поставки
Tesar TSX — пристрої контролю температури сухих трансформаторів, R&S Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 85 |
| Митний тариф КНР | 9032 89 90 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються моделі TSX1 і TSX3?
TSX1 працює з 4 аналоговими датчиками PT100 на обмотках і магнітопроводі. TSX3 розрахований на 3 датчики PTC в обмотках, вихідних реле в обох моделях 4.
Які функції виконує реле TSX?
Керує вентиляторами, видає сигнал «попередження» і команду «відключення».
Чи є в TSX захист вентиляторів?
Так, у моделі TSX6c, вона також має 2 цифрові входи.
