A. Eberle PQSys PQI-DA smart / PQI-DE — стаціонарні аналізатори якості електроенергії та реєстратори аварій
PQI-DA smart і PQI-DE з системи PQSys від A. Eberle належать до стаціонарних аналізаторів якості електроенергії класу A за IEC 61000-4-30, що поєднують функції реєстратора аварій і лічильника потужності. Їх ставлять на підстанціях, об'єктах ВДЕ, у промислових мережах і ЦОД, а дані обробляються в ПЗ WebPQ.
- Клас
- A за IEC 61000-4-30
- Вимірювана напруга
- до 690 В (L-L) напряму, ВН/СН через ТН
- Реєстрація перехідних процесів
- від 24 мкс
- PQI-DE
- 5 струмових входів, контроль диференціального струму до 40,96 кГц, інтерфейси SCADA
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

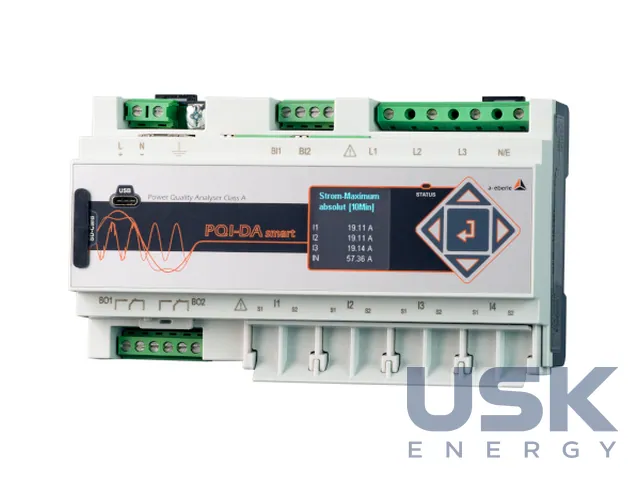

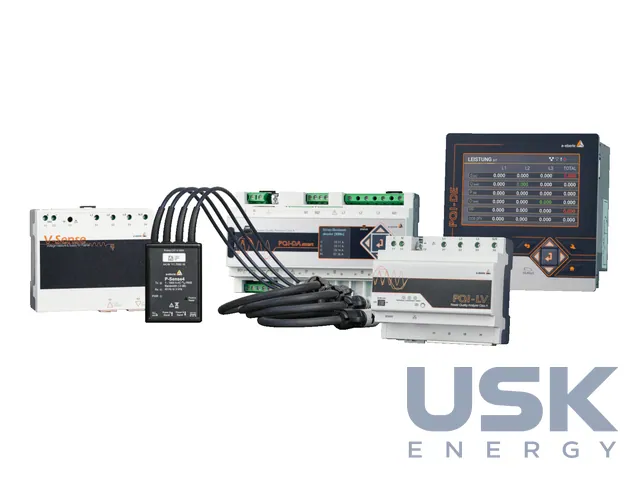

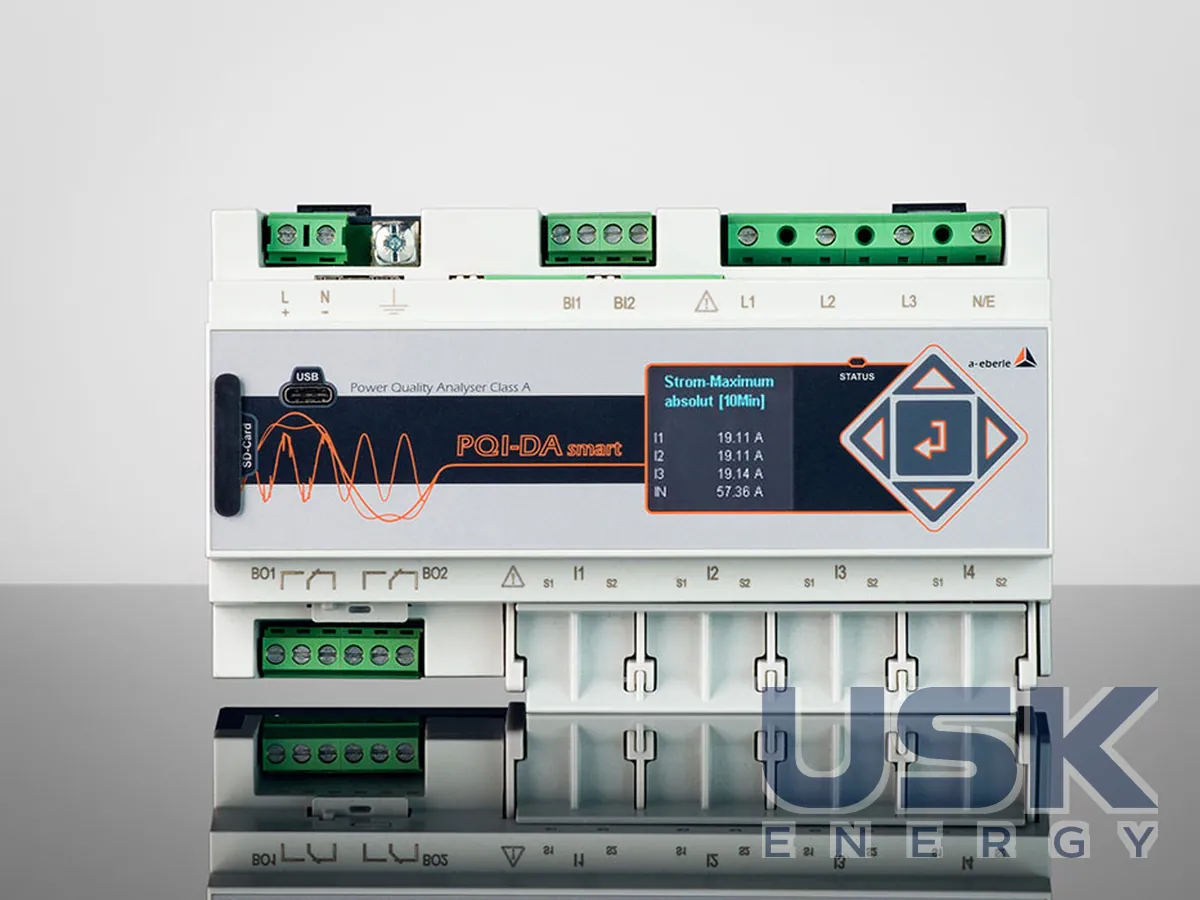

Система PQSys від A. Eberle будується з двох типів стаціонарних приладів і центрального ПЗ. PQI-DA smart поєднує логер напруги й потужності та реєстратор аварій. Виробник розробив його для публічних мереж, smart grid і промислових об'єктів з вимірюваною напругою до 690 В (L-L), а мережі СН і ВН підключаються через трансформатори напруги. Прилад кріпиться на DIN-рейку, компактний і недорогий, тому його ставлять у великій кількості на нижніх рівнях мережі. PQI-DE призначений для вузлових точок, має великий дисплей для прямого доступу до вимірювань, 5 струмових входів і інтерфейси SCADA.
Вимірювання виконуються за IEC 61000-4-30 клас A з похибкою менше 0,1 %, оцінка якості напруги за EN 50160 і IEC 62586. Дані реєструються в 7 інтервалах від 200 мс до 30 хв. Десятихвилинні значення йдуть на статистику і аналіз навантажень, екстремуми за 10 мс на виявлення збурень, значення 200 мс на контроль перемикань РПН, інтервал 3 с на швидкий аналіз гармонік за IEC 61000-2-4. Перехідні процеси реєструються від 24 мкс. Реєстратор аварій записує до 160 с миттєвих значень і 6 хв діючих значень напруги, струму, потужності, реактивної потужності та кутів.

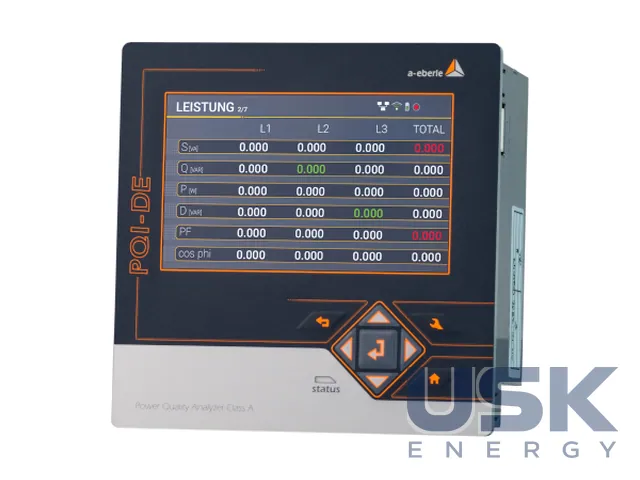

PQI-DE вимірює частоту з точністю до 0,1 мГц і повертає фактичні значення в системи керування, наприклад у контролери генерувальних установок. Контроль диференціального струму (RCM) за IEC 62020 сягає 40,96 кГц. Прилади підходять для контролю вимог VDE-AR-N 4105...4120 (додаток F) та інших мережевих кодексів. Час синхронізується по GPS або NTP. Для передачі в SCADA є IEC 60870-5-104, а функція Modbus Master на шлюзі IEC104 зберігає дані в приладі з паралельною передачею вгору. Для німецького регулювання за §14a передбачені хвилинні середні по IEC 60870-5-104 або MQTT.
Усі точки збираються в ПЗ WebPQ, яке працює в браузері і зводить вимірювання, звіти та тривоги в одному інтерфейсі. Доступ захищений, є двофакторна автентифікація (2FA). У разі аварії система спрацьовує як «чорна скринька» і дає дані для пошуку причини, а в нормальному режимі показує вплив реактивної потужності та гармонік на втрати.
Як приклад виробник наводить кампус дослідницького центру Юліх з суперкомп'ютерами JUWELS і JUPITER. Там у мережах СН і НН працює понад 140 точок вимірювання, серед них близько 15 приладів PQI-DE у середовищі JUPITER і багато PQI-DA smart на вторинних вузлах. Ще до запуску JUPITER на кампусі стояло понад 120 приладів, а для нового комплексу додали ще 17 точок. Мережа живить лабораторії, когенераційні установки, СЕС, накопичувачі та зарядні станції V2G, тому прилади фіксують збурення від силової електроніки до 20 кГц, провали напруги під час пускових струмів серверів і швидкі зміни навантаження.
Технічні характеристики
| Клас | A за IEC 61000-4-30 |
|---|---|
| Вимірювана напруга | до 690 В (L-L) напряму, ВН/СН через ТН |
| Реєстрація перехідних процесів | від 24 мкс |
| PQI-DE | 5 струмових входів, контроль диференціального струму до 40,96 кГц, інтерфейси SCADA |
| Синхронізація | GPS / NTP |
| Стандарти | IEC 61000-4-30, EN 50160, IEC 62586 |
Запит ціни та строку поставки
A. Eberle PQSys PQI-DA smart / PQI-DE — стаціонарні аналізатори якості електроенергії та реєстратори аварій, A. Eberle. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як аналізатори PQI підключаються до мереж СН і ВН?
Через трансформатори напруги. Напругу до 690 В (L-L) прилади вимірюють напряму.
Скільки струмових входів має PQI-DE?
PQI-DE має 5 струмових входів і контролює диференціальний струм до 40,96 кГц.
Яким стандартам відповідають вимірювання?
IEC 61000-4-30 (клас A), EN 50160 та IEC 62586.
