Reinhausen MSENSE DGA / ECOSENSE — онлайн-аналізатори розчинених газів у маслі
Стаціонарні аналізатори Reinhausen MSENSE DGA та ECOSENSE для безперервного контролю розчинених газів і вологи в маслі силових трансформаторів. Вимірюють H2, CO і вологовміст, старші моделі DGA 5/9 також CxHy.
- Вимірювані величини
- H2, CO, вологовміст; у DGA 5/9 — також CxHy з класифікацією дефектів
- Моделі

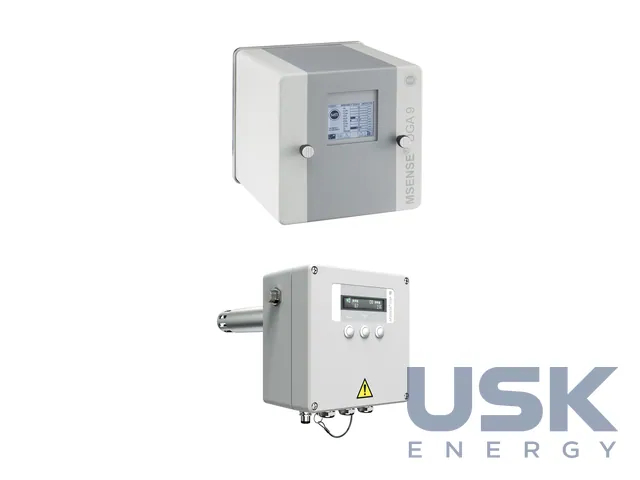

- MSENSE DGA 2/3/5/9, ECOSENSE ACTIVE PART
- ECOSENSE: температура масла
- −20…+115 °C
- ECOSENSE: температура навколишнього середовища
- −40…+60 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Аналіз розчинених у оливі газів за останні 30 років став одним з найкорисніших методів оцінки стану активної частини трансформатора, РПН, вводів та ізоляції. Стаціонарні аналізатори Reinhausen MSENSE DGA і ECOSENSE виконують цей аналіз безперервно, просто на трансформаторі, без відбору проб і поїздок до лабораторії. Лінійка включає MSENSE DGA 2/3/5/9 та ECOSENSE ACTIVE PART. Виробник прив'язує їх до структурованої оцінки стану трансформаторів за CIGRÉ TB 761, де дані використовують для рішень про заміну, безпеку, обслуговування та обробку оливи.

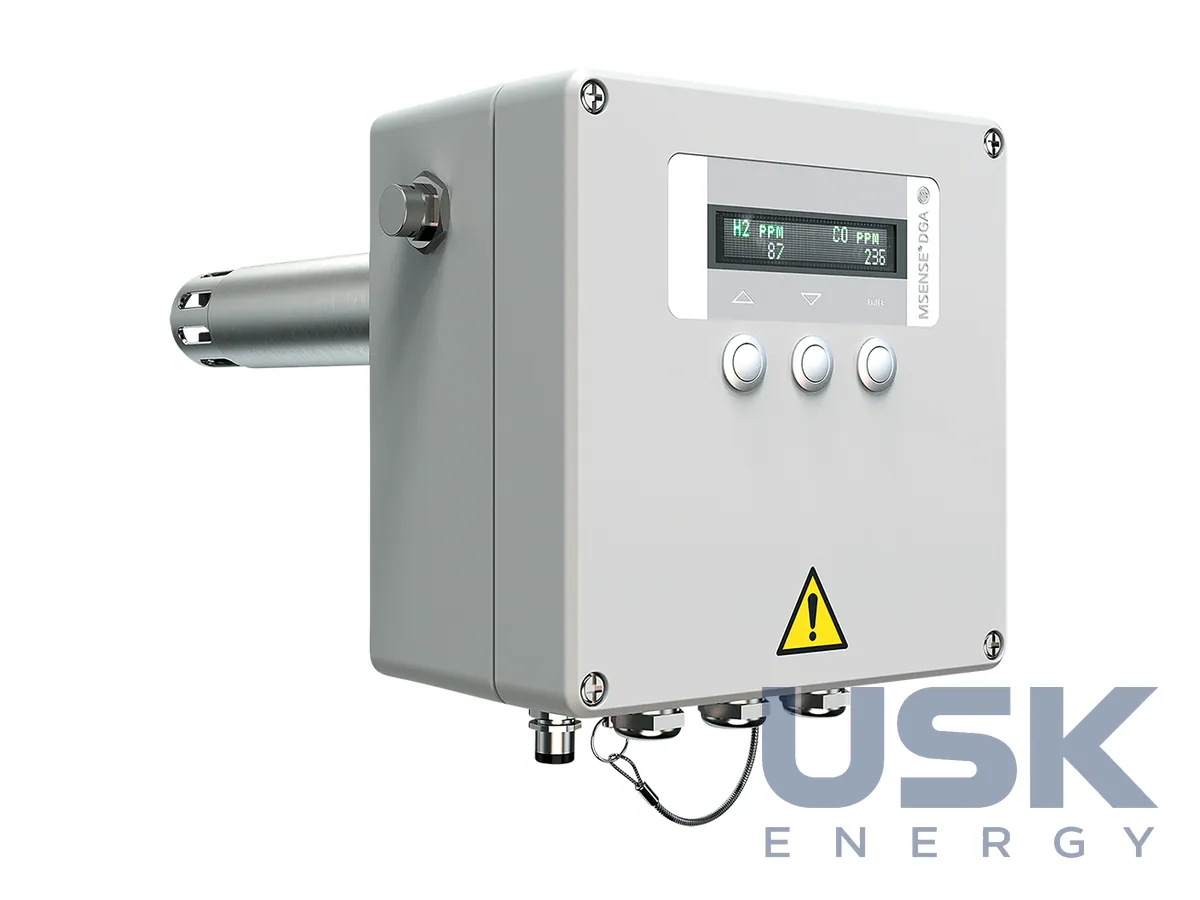

MSENSE DGA 2/3 стежить за трендом двох найважливіших газів, водню H2 і монооксиду вуглецю CO, а також вологості оливи. Гази витягуються з оливи через напівпроникну мембрану і насосами подаються до датчиків у вимірювальній камері. Поведінку дифузії газів, реакцію датчиків на цільові гази та вплив сторонніх чинників, як-от температура і вологість, описано математично, і з сирого сигналу датчиків обчислюють концентрацію газів в оливі. Після кожного вимірювання систему продувають повітрям, тож кожен цикл починається з визначеної нульової точки. Такий запатентований двоступеневий принцип підвищує достовірність результатів і дає змогу контролювати справність самих датчиків. Температуру і вологість оливи вимірює цифровий комбінований датчик, змонтований просто на сенсорній головці.

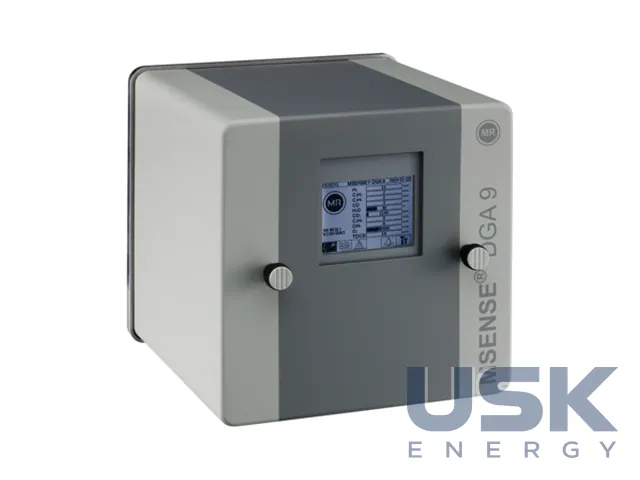

MSENSE DGA 5 є стаціонарною багатогазовою системою, яка окремо вимірює вологість в оливі H2O та основні гази H2, CO, ацетилен C2H2 і етилен C2H4. Ацетилен і етилен важливі тим, що вказують на дугові розряди та сильний перегрів. Моделі DGA 5 і DGA 9 класифікують дефекти за складом газів, тобто до цифр концентрацій додають тип ймовірного пошкодження. DGA 5 виготовляє для Reinhausen компанія MTE Meter Test Equipment AG. Зв'язок іде через Ethernet RJ45 або оптоволокно, значення виводяться також на аналогові виходи 0/4…20 mA. Вологість у мінеральній оливі вимірюється в межах 0…100 ppm з точністю ± 3% або ± 3ppm, залежно від того, що більше. Прилад витримує тиск оливи до 800 kPa, допускається і розрідження.

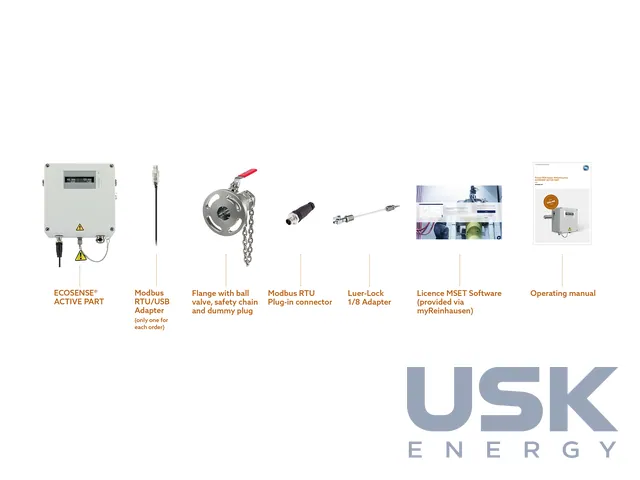

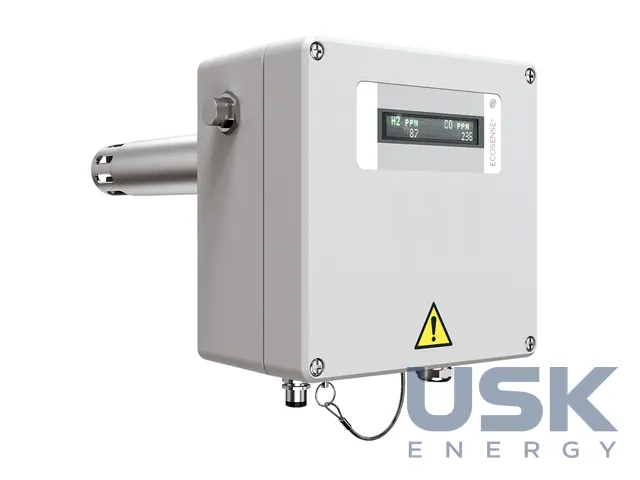

ECOSENSE ACTIVE PART працює при температурі оливи −20…+115 °C і навколишнього середовища −40…+60 °C, тож його ставлять і на трансформатори в холодному кліматі. Усі аналізатори інтегруються в систему ETOS, і дані про гази потрапляють у загальний моніторинг трансформатора. Там вони поєднуються з температурою, навантаженням і сигналами інших датчиків, а функція Asset Intelligence оцінює ймовірні дефекти.
Для служби експлуатації головна цінність онлайн-аналізу полягає у трендах. Повільне зростання водню або CO помітне за тижні до того, як газове реле подасть сигнал, і за цей час можна запланувати лабораторний аналіз, вимірювання та ремонт. Сервісна служба MR підтримує користувачів цілодобово.
Технічні характеристики
| Вимірювані величини | H2, CO, вологовміст; у DGA 5/9 — також CxHy з класифікацією дефектів |
|---|---|
| Моделі | MSENSE DGA 2/3/5/9, ECOSENSE ACTIVE PART |
| ECOSENSE: температура масла | −20…+115 °C |
| ECOSENSE: температура навколишнього середовища | −40…+60 °C |
| Інтеграція | ETOS |
Запит ціни та строку поставки
Reinhausen MSENSE DGA / ECOSENSE — онлайн-аналізатори розчинених газів у маслі, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які гази вимірюють аналізатори?
H2, CO і вологовміст масла. Моделі DGA 5/9 додатково вимірюють CxHy і класифікують дефекти.
За яких температур працює ECOSENSE?
Температура масла −20…+115 °C, навколишнього середовища −40…+60 °C.
Чи можна об’єднати аналізатор із системою моніторингу трансформатора?
Так, аналізатори інтегруються в систему ETOS.
