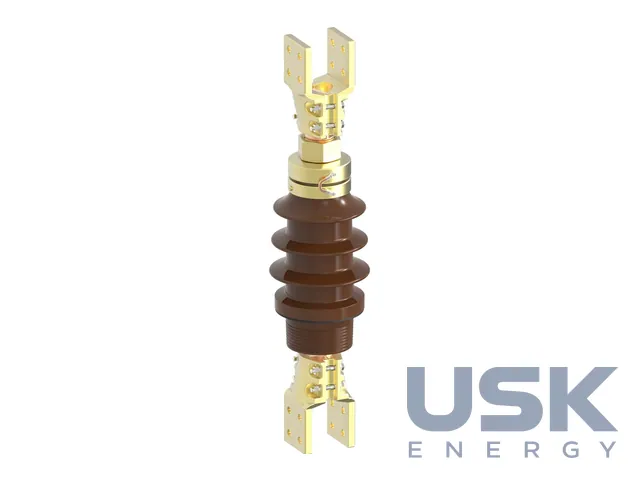

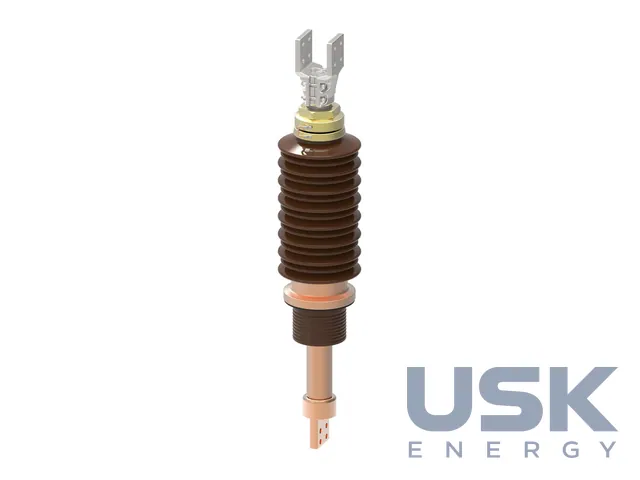

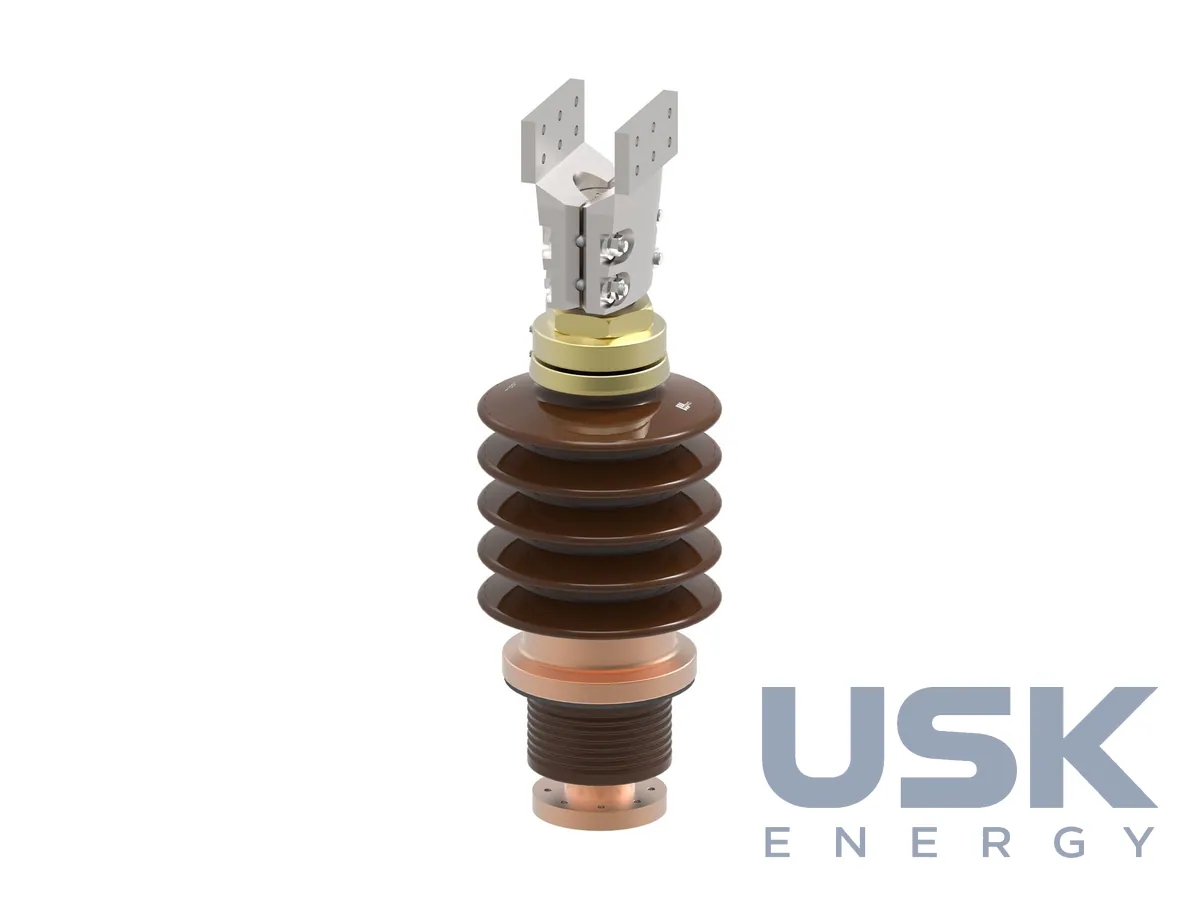

Reinhausen CEDASPE HC — сильнострумові порцелянові вводи 24–36 кВ, 5–12,5 кА

Опис

CEDASPE HC належать до сильнострумових фарфорових вводів на напругу 24–36 кВ для трансформаторів, у яких обмотка нижчої напруги несе тисячі ампер. Типові приклади дають генераторні блоки електростанцій та пічні трансформатори дугових і рудотермічних печей. Номінальний струм серії становить 5000–12500 А. Конструкція відповідає EN 50243 і DIN 42537, тож вводи підходять на заміну в трансформаторах європейського виконання, де посадкові розміри вже задані.

Струмовідна частина виконана мідною трубою. При струмах у кілька кілоампер суцільний стрижень був би важким і погано охолоджувався б, а труба з тим самим перерізом має більшу поверхню і краще віддає тепло в оливу та повітря. У нижній частині провідник центрує кільце, яке у вводах на 5–12,5 кА завжди виготовляють з електрокартону. Вводи на 8000 A і 12500 A постачають зі сталевою петлею, вкрученою у верхній кінець провідника, щоб ввід зручно було піднімати і знімати з трансформатора.

Довжина шляху витоку становить 440–1100 мм, у спеціальному виконанні до 1560 мм. Вводи випускають для ступенів забруднення P2 і P4. Рівні ізоляції обирають за IEC 60137 ed 6.0, і для класу 24 кВ випробувальна напруга грозового імпульсу 1,2/50 становить 125 кВ, для класу 36 кВ 170 кВ. Струм термічної стійкості для вводів з номінальним струмом 4000 A і більше завжди дорівнює 100 kA протягом 2 с. Щодо перевантажень виробник посилається на IEC 354, де ввід з номінальним струмом не менше 120% від струму трансформатора вважають здатним витримати нормовані перевантаження. Консольне робоче навантаження наведено для вводу, встановленого з нахилом менше 30° від вертикалі.

Ущільнення за замовчуванням з NBR для мінеральної оливи, діапазон від -30 до +120 °C і до 130 °C під час сушіння у парах. Є ущільнення від -45 °C, а для вводів у кабельній коробці чи кабельному каналі рекомендують варіант від -20 до +150 °C. Під час просочування трансформатора допускають до 110 °C в оливі та 120 °C на повітрі протягом 24 годин без шкоди для прокладок. Ізолятори деяких виконань, наприклад 24/5-P2 і 24/8-P2, зроблено з повністю глазурованого фарфору без металізації.

Монтаж ведуть на десяти шпильках M12x75, які до комплекту не входять. Момент затягування задано як рекомендоване значення з допуском ±10% залежно від якості поверхні кришки бака. До комплекту входять фланцева прокладка, гвинти скидання повітря з прокладками, мідне дистанційне кільце, вирівнювальний зв'язок і пристрій проти провертання зі стопором. Під час огляду перевіряють фарфор на відколи та тріщини, щільність прокладок, затягування контактних з'єднань і відсутність місцевого нагріву на шинах.
