Reinhausen CEDASPE EB / ET / RR / GQ — газові реле за стандартами EN, UNEL, AS

Опис

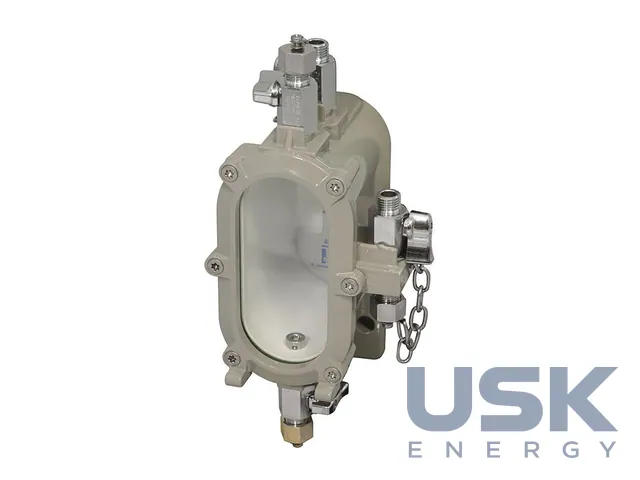

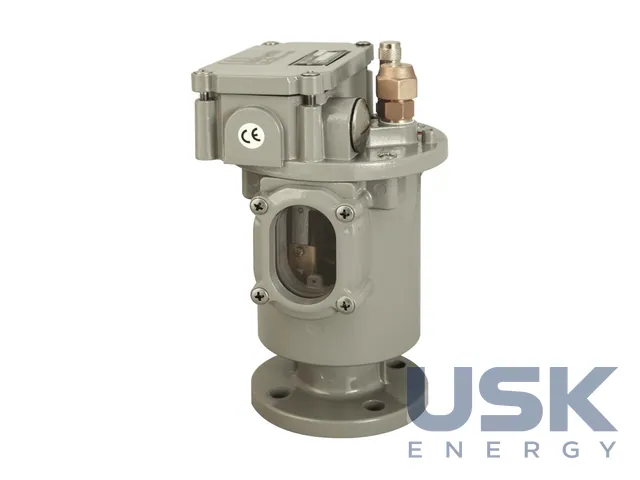

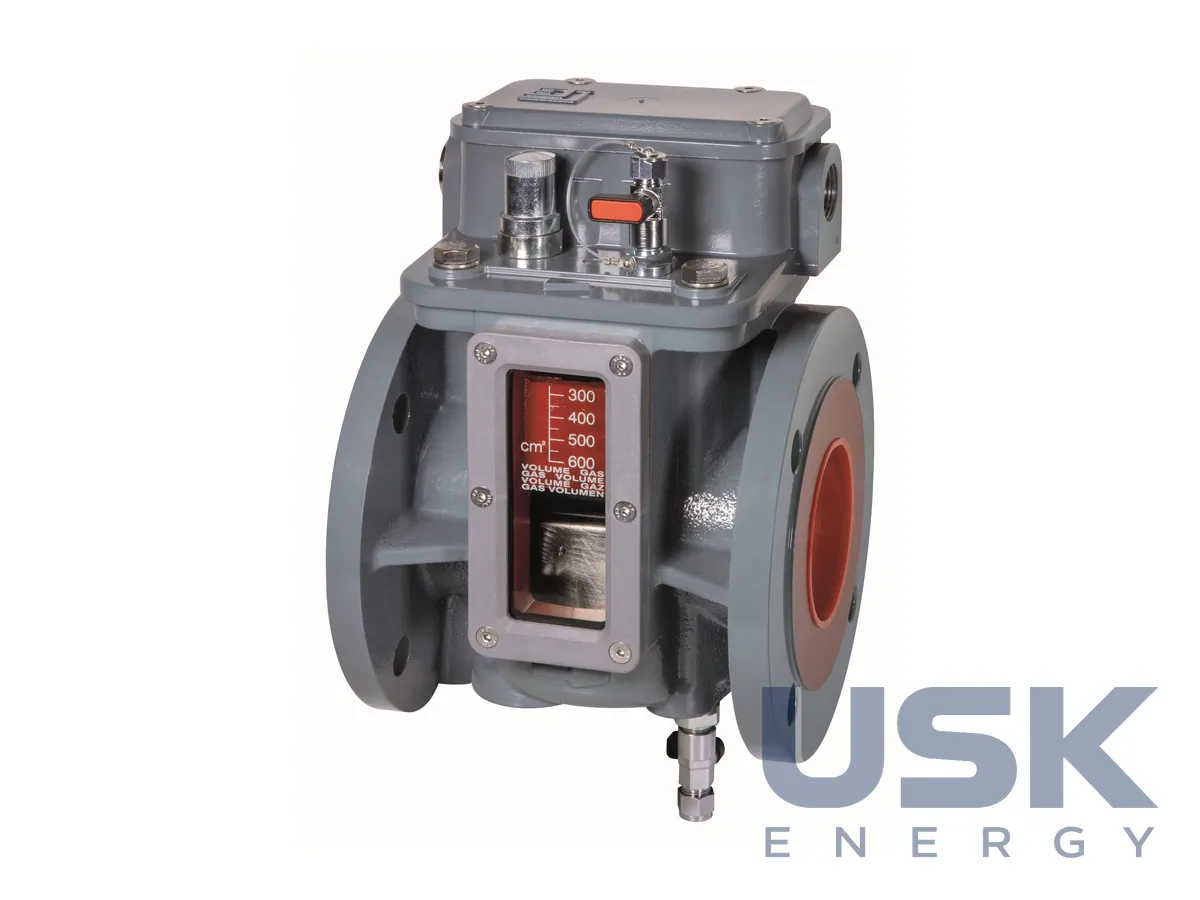

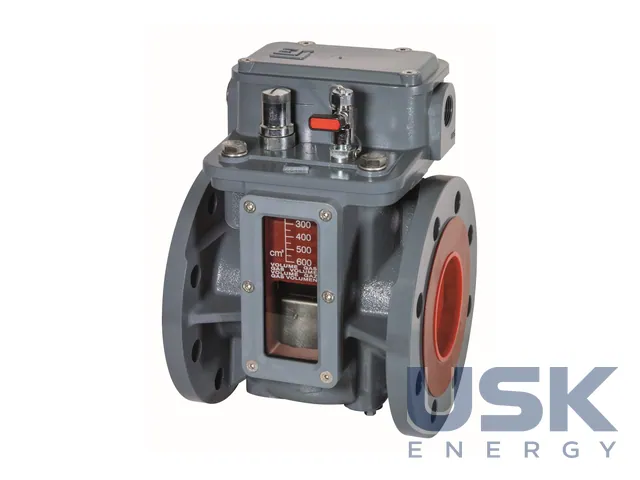

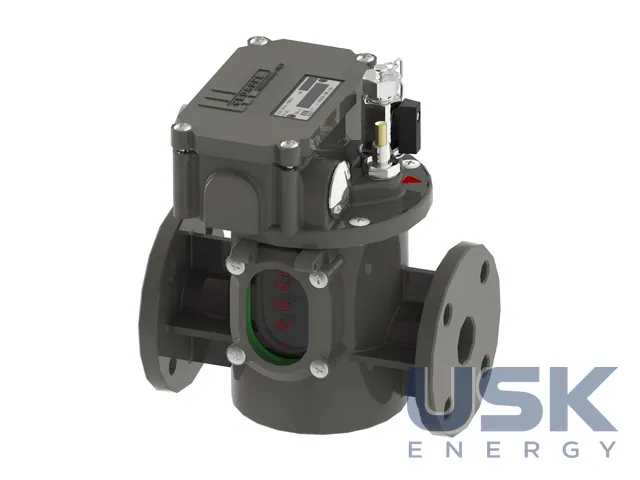

Газові реле Бухгольца CEDASPE ставлять у трубопровід між баком оливного силового трансформатора і розширювачем. Вони реагують на газ, що виділяється при внутрішніх пошкодженнях, на втрату оливи і на різкий потік оливи до розширювача. Лінійка охоплює кілька моделей під різні національні стандарти. EB виконано за EN 50216-2, ET і RR за італійським UNEL, GQ за австралійським стандартом AS. Серії RR і GQ раніше випускали під маркою ETI. Реле взаємозамінні з приладами інших виробників за посадковими розмірами DIN/EN, UNEL і AS, тож заміна на діючому трансформаторі зводиться до перестановки реле без переробки трубопроводу.

Реле випускають на умовний прохід 25, 50, 75/80 і 100 мм. Швидкість потоку оливи, при якій спрацьовує заслінка, лежить у межах 0,65–2 м/с. Кількість контактів від 1 до 4, а в RR до 6. Для EB стандартні схеми такі. Тип A має 2 замикальні контакти, один на сигнал і один на відключення, тип L має 2 перемикальні, тип G 3 замикальні, з яких 2 на відключення. Для реле з прохідним отвором 50 і 80 мм є спеціальні схеми S2, S3, S4 з різним поєднанням перемикальних і замикальних контактів, а також тип R, у якому контакт відключення після кидка оливи фіксується і скидається вручну кнопкою на кришці.

Номінальний струм замикального контакту 2 A, перемикального 1 A, короткочасний струм 10 A протягом 30 мс. На кришці реле розміщені кран для випуску газу, кнопка перевірки електричних кіл, клапан для пневматичної перевірки і відлита разом з кришкою клемна коробка з двома кабельними вводами. Литі деталі покривають епоксидною ґрунтовкою і поліуретановою фарбою загальною товщиною 80 мкм у кольорі RAL 7030, гвинти й шайби з нержавіючої сталі. Ступінь захисту клемної коробки IP65 за EN 60529, на замовлення до IP67. Покриття розраховане на зовнішнє встановлення в тропічному кліматі та при промисловому забрудненні, а стійкість до корозії перевірено в камері сольового туману за ASTM B 117 протягом 200 год.

Механічні вимоги також задано конкретно. Реле не повинно спрацьовувати хибно при синусоїдальній вібрації класу 4M4 за EN 60721-3-4 і при вертикальному ударі 100 м/с2. Тривалий внутрішній тиск становить 50 кПа, реле витримує надлишковий тиск 250 кПа протягом 2 хв і вакуум 2.5 кПа протягом 24 год, тож його не доводиться знімати при вакуумуванні трансформатора. Робоча в'язкість оливи від 1 до 1100 мм2/с, мінімальна температура оливи -40 °C.

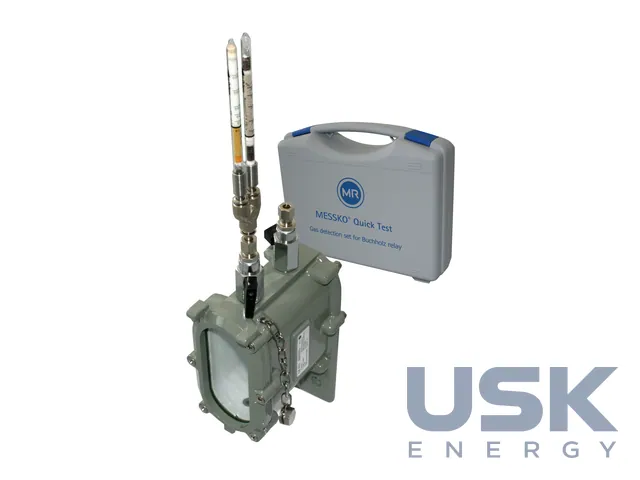

Інструкції з експлуатації описують будову моделей EB і ET, сигнали контактів, огляд і обслуговування, злив ізоляційної рідини, утилізацію та креслення всіх типорозмірів. Під час планових оглядів через оглядове вікно перевіряють наявність газу, випускають його через кран і за потреби відбирають пробу на аналіз, а кнопкою та пневматичним клапаном перевіряють спрацювання поплавців і кіл сигналізації.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
