A. Eberle REGSys REG-D / REG-DA — регулятори напруги трансформаторів з РПН
REG-D і REG-DA з системи REGSys від A. Eberle автоматично керують РПН силових трансформаторів на підстанціях, електростанціях і об'єктах ВДЕ. Регулюють напругу, активну та реактивну потужність і cos φ, а REG-DA веде паралельну роботу до 15 трансформаторів без обміну даними.
- Регульовані величини
- напруга, активна та реактивна потужність, cos φ
- Застосування
- дво- і триобмоткові трансформатори, фазоповоротні трансформатори, керовані шунтувальні реактори
- Паралельна робота
- до 15 трансформаторів (REG-DA), без обміну даними
- Виконання
- REG-D — 19" модульний; REG-DA — щитовий/настінний сталевий корпус IP54
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

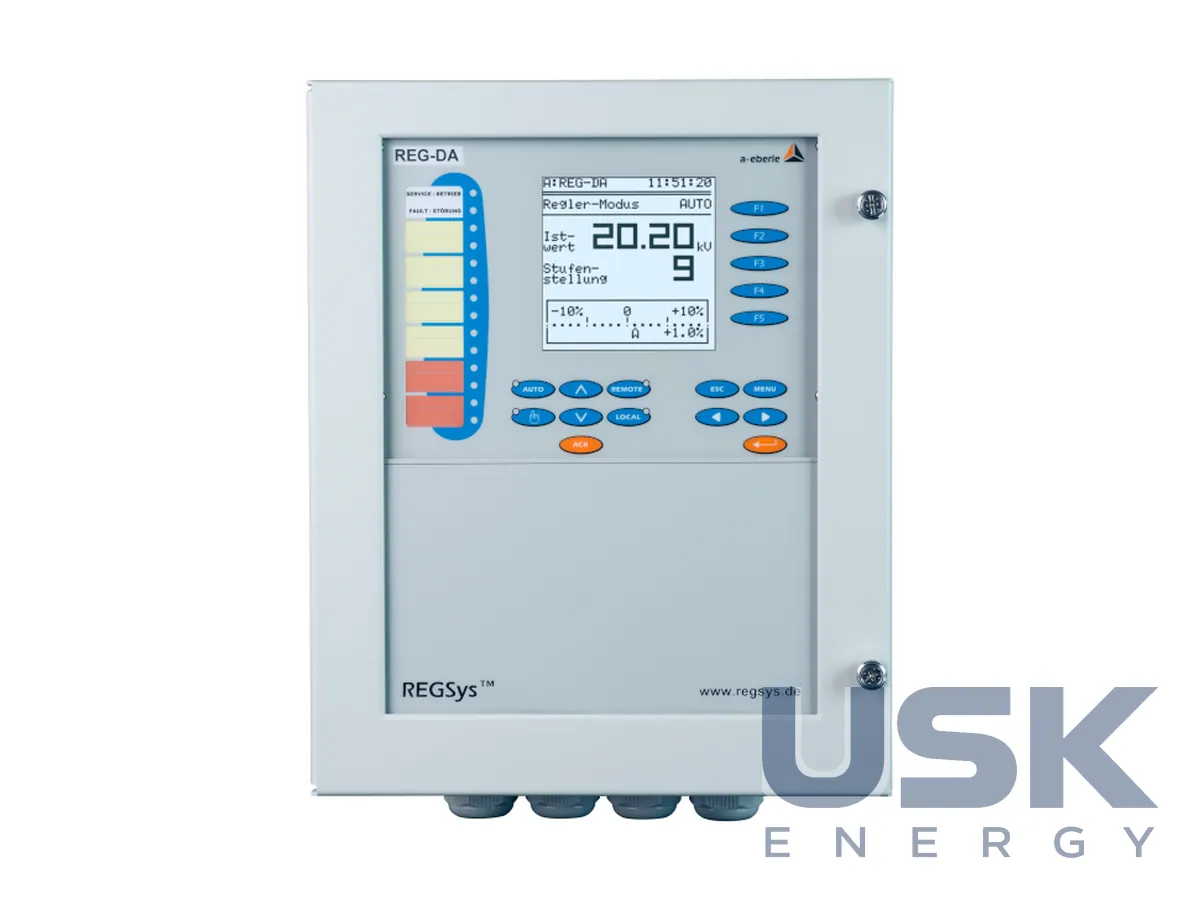

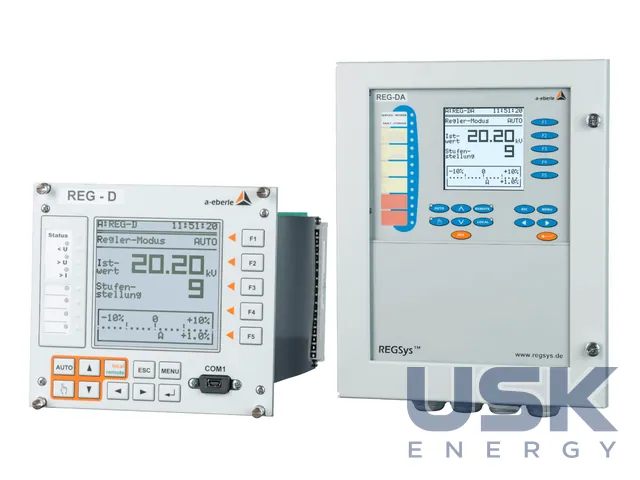

REGSys від A. Eberle створювався для регулювання та постійного контролю трансформаторів з РПН у мережах середньої та високої напруги. Основа системи, регулятор REG-D, крім власне регулювання, виконує функції вимірювання, реєстрації та статистики. Поряд з ним у 19-дюймовій стійці можуть стояти блок контролю напруги PAN-D і плата зв'язку зі SCADA REG-PED. REG-DA має ту саму логіку, але зібраний у щитовому або настінному сталевому корпусі IP54 і ставиться ближче до трансформатора. Регулятор має багато вільно конфігурованих входів і виходів, світлодіодну індикацію, журнал подій, режим вимірювального перетворювача і вбудований монітор трансформатора.
Регульованими величинами можуть бути напруга, активна та реактивна потужність і cos φ. Через це REGSys застосовують і як класичний регулятор напруги, і для керування потоками реактивної потужності. Виробник пише про стабільну напругу, кращий коефіцієнт потужності та менші втрати з дотриманням EN 50160. Регулятор підходить для дво- і триобмоткових трансформаторів, фазоповоротних трансформаторів і керованих шунтувальних реакторів.
Для триобмоткових трансформаторів є прошивка Three Winding. Вона використовує два гальванічно розділені входи напруги (U1, U2) і струму (I1, I2), апаратна опція M9. Коефіцієнти ТН і ТС на двох входах можуть бути різними, тож обмотки з різними вторинними напругами регулюються без проміжних перетворень. Регульовану напругу вибирають через дискретний вхід, із SCADA або фоновою програмою, а за наявності вимірювання струму регулятор сам перемикається залежно від навантаження. Нерегульована напруга при цьому контролюється паралельно в заданих межах. Ту саму прошивку застосовують для сценаріїв зворотного перетоку потужності і блокувань.
Паралельна робота трансформаторів має свої складнощі. За різних напруг холостого ходу між трансформаторами течуть зрівняльні струми, а чутливість регулювання падає. Наприклад, за трьох однакових трансформаторів у паралелі зміна напруги на одному впливає на шину лише на третину. Щоб отримати добрий результат, відносні напруги КЗ трансформаторів не мають відрізнятися більше ніж на 10%. REG-DA веде паралельну роботу до 15 трансформаторів без обміну даними, а для складніших схем є функція ParaGramer і шина регуляторів E-LAN з двома інтерфейсами RS485, через яку обмінюються даними до 255 регуляторів.
Для зв'язку з ПК, модемом і верхнім рівнем АСУ ТП є послідовні порти COM1, COM2 (RS232) і COM3 (RS485), а також протоколи IEC 61850 Ed2, IEC 60870-5-101/104 та інші. Регулятор відповідає IEC 60076, IEC 60214, IEC 60354 і вимогам VDE-AR-N 4110/4120 до підключення генерувальних установок. Його ставлять на підстанціях мереж, на електростанціях і на об'єктах ВДЕ, де від трансформатора з РПН вимагають точного утримання напруги і реактивної потужності.
Технічні характеристики
| Регульовані величини | напруга, активна та реактивна потужність, cos φ |
|---|---|
| Застосування | дво- і триобмоткові трансформатори, фазоповоротні трансформатори, керовані шунтувальні реактори |
| Паралельна робота | до 15 трансформаторів (REG-DA), без обміну даними |
| Виконання | REG-D — 19" модульний; REG-DA — щитовий/настінний сталевий корпус IP54 |
| Протоколи | IEC 61850 Ed2, IEC 60870-5-101/104 та ін. |
| Стандарти | IEC 60076, IEC 60214, IEC 60354, VDE-AR-N 4110/4120 |
Запит ціни та строку поставки
A. Eberle REGSys REG-D / REG-DA — регулятори напруги трансформаторів з РПН, A. Eberle. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 40 00 |
| Митний тариф КНР | 9032 89 90 10 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки трансформаторів може працювати паралельно під керуванням REG-DA?
До 15 трансформаторів, причому без обміну даними між регуляторами.
Які величини регулює REGSys?
Напругу, активну та реактивну потужність і cos φ.
Які протоколи зв'язку підтримують регулятори?
IEC 61850 Ed2, IEC 60870-5-101/104 та інші.
