Reinhausen DEETAP SPT — лінійний ПБВ 72,5–245 кВ

Опис

DEETAP SPT відноситься до сімейства компактних лінійних ПБВ для силових трансформаторів малої та середньої потужності з оливною ізоляцією. Як і будь-який перемикач без збудження, він змінює відгалуження обмотки тільки на відключеному трансформаторі, без струму навантаження. Тому SPT ставлять там, де коефіцієнт трансформації коригують рідко, наприклад при введенні в роботу, сезонній зміні напруги мережі або перебудові схеми живлення. Збирання та контроль якості перемикачів серії SPT виконує окрема лабораторія на заводі CAPT у Тріссіно, що входить до групи Reinhausen з 2013 року і працює за системою якості ISO 9001:2015.

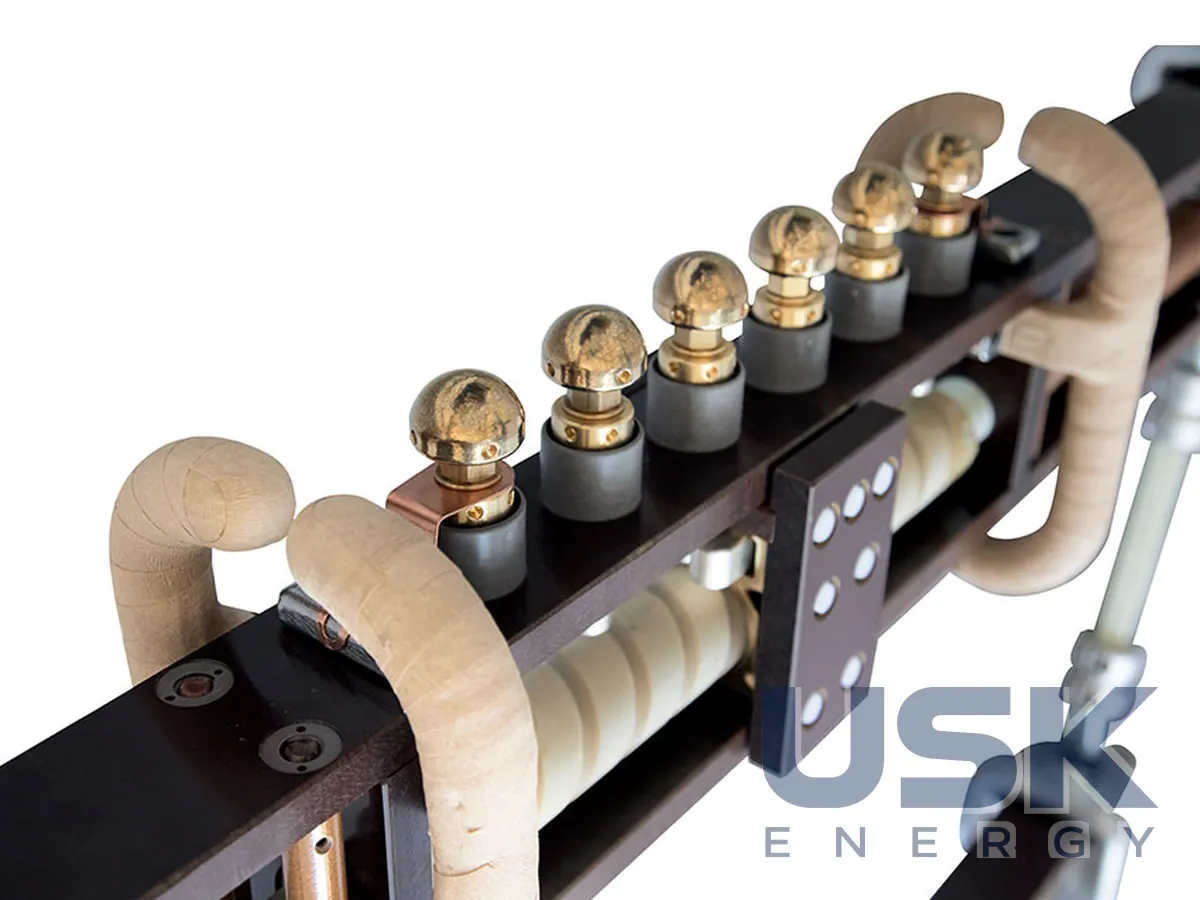

На відміну від барабанного DEETAP DU, де рухомий контакт обертається по колу, у SPT контакти розташовані в ряд. Рухома частина переміщується вздовж лінійки нерухомих контактів, до яких підведені відводи обмотки. Така геометрія дає компактний апарат, який можна змонтувати збоку від обмотки, близько до місця виходу відгалужень, і це скорочує довжину відводів усередині бака. Нерухомі контакти доступні в кількох конструктивних виконаннях, а сам апарат розраховано на силові трансформатори, де об'ємний барабанний перемикач був би зайвим за габаритами. Ізоляційні деталі розміщені так, щоб між відводами різних фаз і від землі зберігалися необхідні відстані.

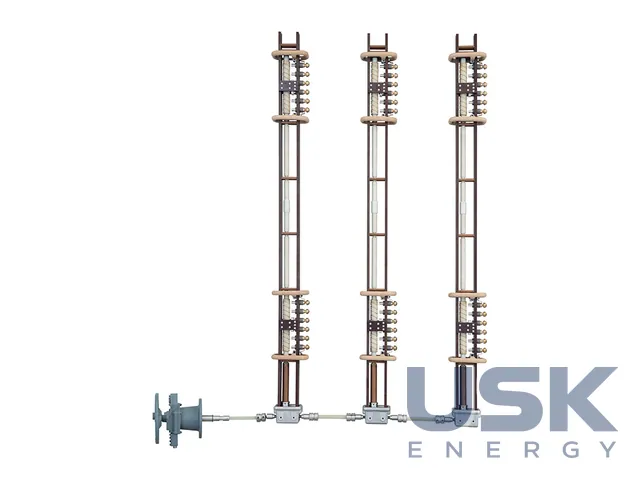

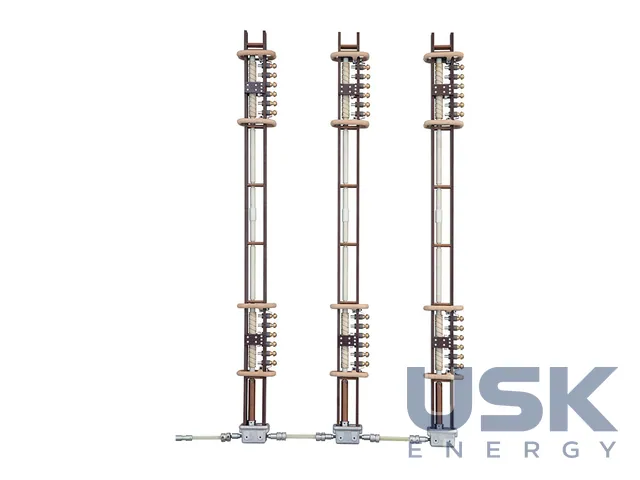

Серія складається з двох типів. SPTM розрахований на найбільшу робочу напругу Um 72,5–170 кВ і номінальний прохідний струм 600 А. SPTL охоплює Um 72,5–245 кВ і струм 800 А. Обидва типи випускають в однофазному та трифазному виконанні. Кількість положень становить до 11 або 9 залежно від типу та схеми, а в спеціальному виконанні до 20. Для схем є перемикач відгалужень, перемикачі з одним і двома середніми розривами, послідовно-паралельний, зірка-трикутник і реверсивний варіант.

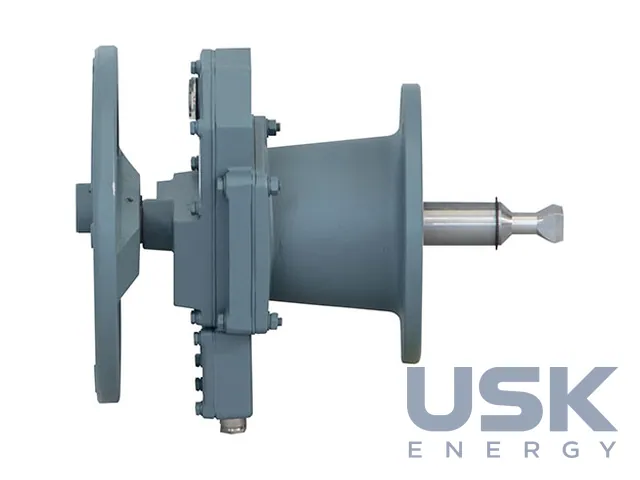

Привід ручний або моторний, і модульна концепція приводу дає свободу при компонуванні перемикача в трансформаторі. Обертання передається приводним валом через конічний редуктор, тож ручку або моторний блок можна винести на кришку чи стінку бака в зручне для персоналу місце. Для індикації положення та контролю є мікровимикачі, сигнал від яких іде в схему керування або в систему моніторингу. Це корисно, коли треба виключити ввімкнення трансформатора з перемикачем у невизначеному положенні.

Інструкції з експлуатації SPTM і SPTL містять розділи про допустиме застосування, кваліфікацію персоналу та засоби індивідуального захисту, склад постачання, вали й конічні редуктори, пакування, транспортування та зберігання, пошук несправностей, огляди та інтервали обслуговування. Під час ревізії перевіряють механіку приводу, фіксацію в кожному положенні, стан контактів і ізоляційних деталей, роботу мікровимикачів. Конструкція не має дугогасних вузлів, бо перемикання відбувається без струму, тому обслуговування зводиться до оглядів за графіком ремонту трансформатора.
