Reinhausen CEDASPE MV / BS / AS — порцелянові вводи трансформаторів 12–52 кВ
Порцелянові вводи середньої напруги Reinhausen CEDASPE на 12–52 кВ і 250–3150 А для силових і розподільних трансформаторів. Лінійка MV виконана за EN/DIN, серії BS та AS відповідають британському й австралійському стандартам.
- Номінальна напруга
- 12–52 кВ (BS — від 1,1 кВ)
- Номінальний струм
- 250–3150 А (BS — до 7500 А)
- Довжина шляху витоку
- 290–1655 мм
- Ступінь забруднення
- P1–P4
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

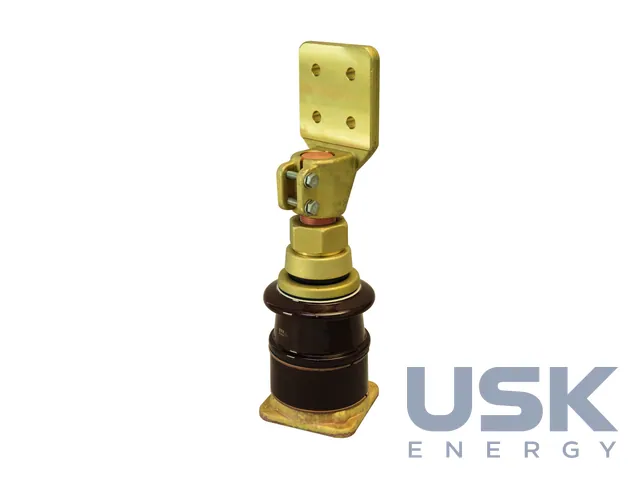

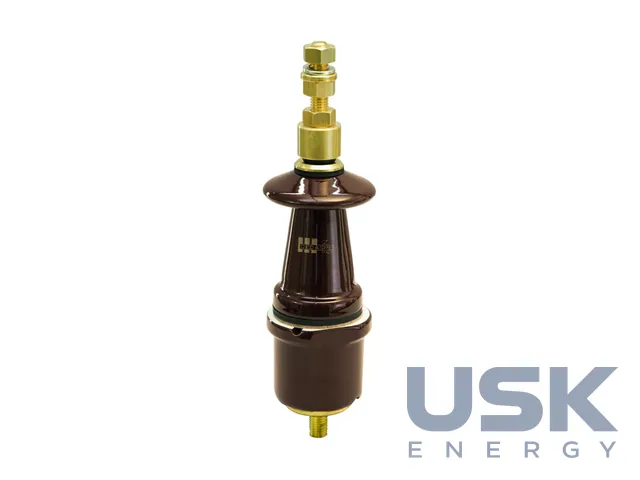

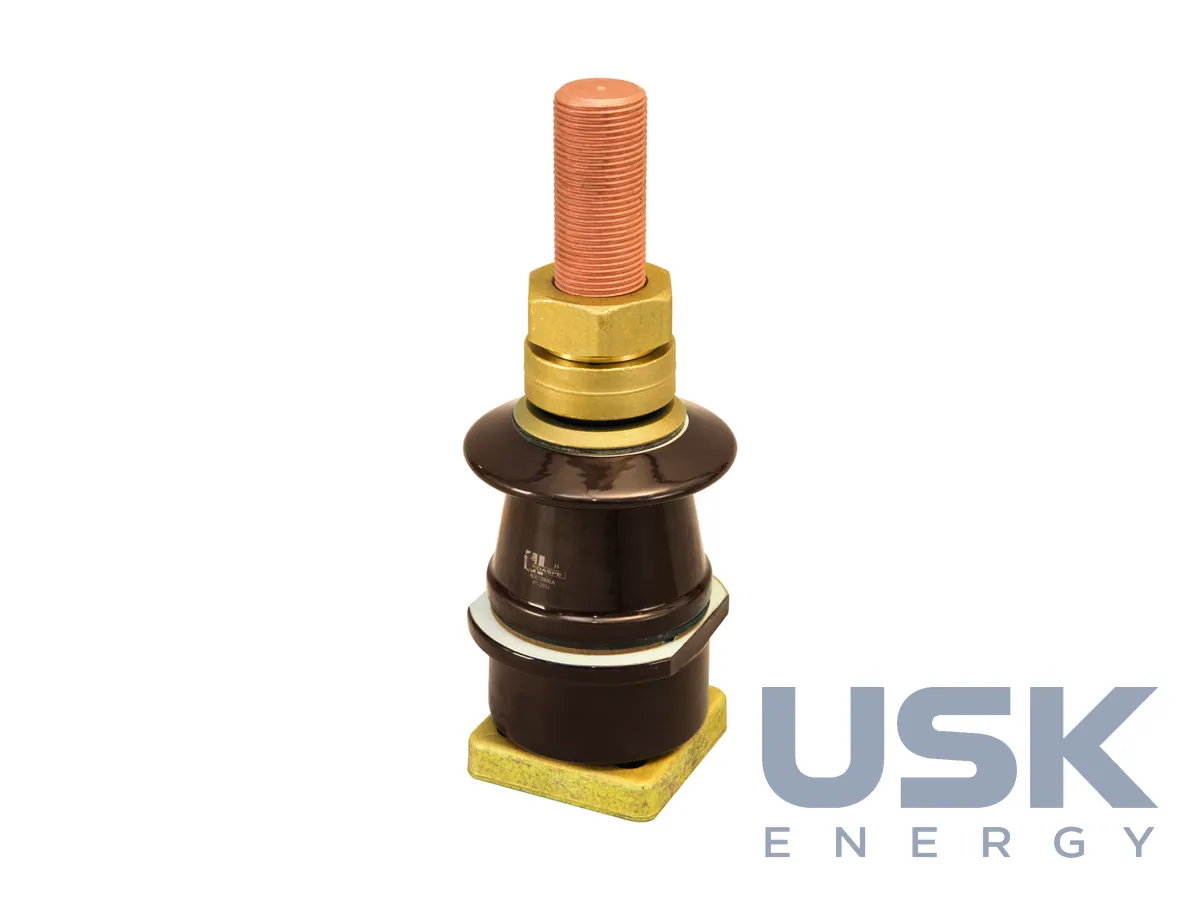

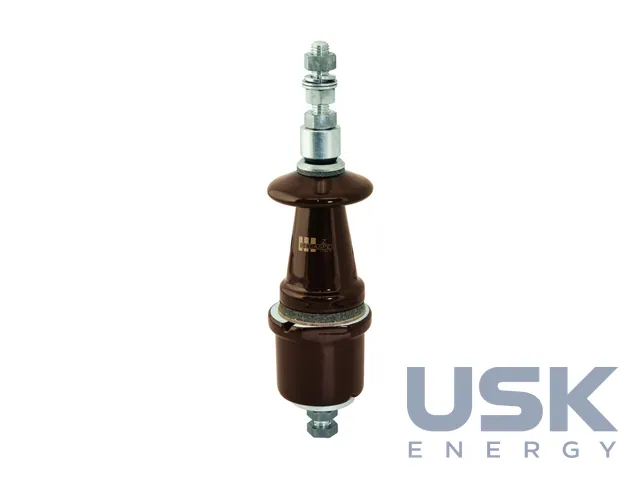

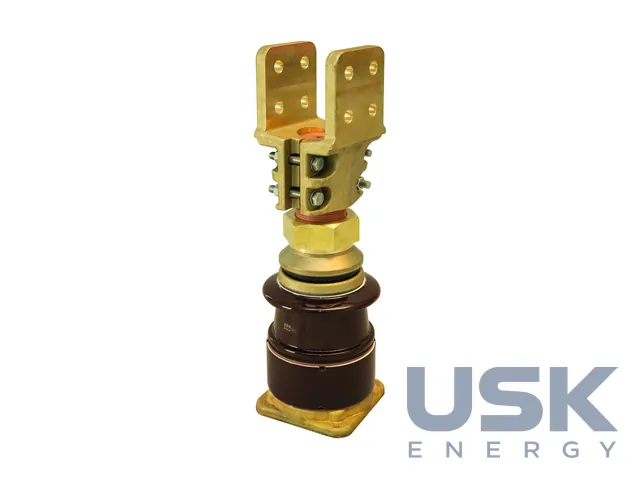

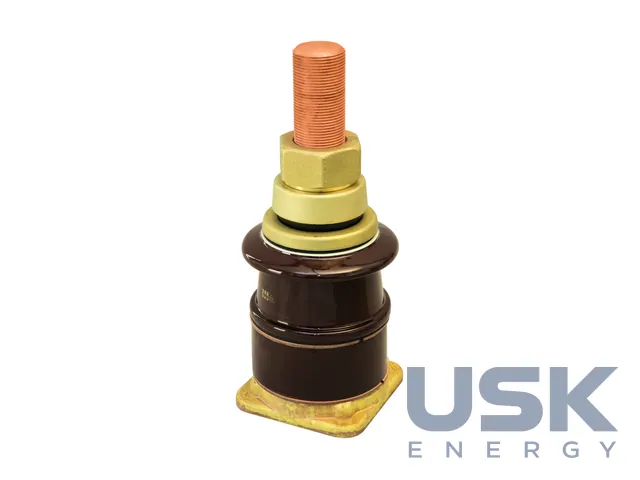

Порцелянові вводи CEDASPE серій MV, BS та AS ставлять на кришку бака оливних силових і розподільних трансформаторів, на сторону СН силових трансформаторів і на розподільні трансформатори. Нижня частина вводу занурена в трансформаторну оливу, внутрішня порожнина теж повністю заповнена оливою, а верхня частина з порцеляновою покришкою працює на відкритому повітрі. Головна ізоляція порцелянова, тому ввід придатний для зовнішнього встановлення без додаткових кожухів.
Лінійка MV виконана за європейськими нормами EN/DIN. У каталозі є виконання за DIN 42531 і вводи за EN 50180 з поділом за ступенем забруднення, а для 36 кВ окремо пропонують вводи з подовженим шляхом витоку на спеціальній порцеляні з тими самими комплектувальними деталями, що й стандартні. Серія BS відповідає британському стандарту і охоплює вводи від 1,1 кВ на струми до 7500 А, серія AS виготовляється за австралійськими вимогами. Довжина шляху витоку в серії становить 290–1655 мм, і ввід підбирають під ступінь забруднення P1–P4. За замовленням ставлять дугові роги з одним або двома проміжками.
Рівні ізоляції задано за IEC 60137. Для ряду класів напруги одномінутна випробувальна напруга промислової частоти становить 10, 28, 50, 70 і 95 кВ, а грозовий імпульс 20, 40, 75, 125, 170 та 250 кВ. Номінальний короткочасний термічний струм дорівнює 25-кратному номінальному протягом 2 с. Якщо номінальний струм вводу не менший за 120% номінального струму трансформатора, ввід витримує перевантаження за IEC 354. Механічне навантаження на консоль нормоване окремо для вводів, нахилених менше або більше ніж на 30° від вертикалі. Струмоведучі деталі з латуні або міді для забрудненої атмосфери чи тропічного клімату можна замовити з електролітичним лудінням товщиною 6-8 мкм. Без такого замовлення поверхня латунних і мідних деталей лишається без покриття.
Ущільнення стандартно виготовляють з нітрилового каучуку NBR, вони працюють у мінеральній оливі від -30 до +120 °C і витримують до 130 °C під час сушіння. Під час просочення трансформатора допускається 110 °C в оливі та 120 °C на повітрі протягом 24 годин. Для коробок і кабельних каналів радять силіконові ущільнення до +150 °C, є й фторсиліконові. Комплект вводу відповідає EN 50180, EN 50243 та IEC 60137.
Ввід надходить окремими деталями й збирається на кришці в послідовності за кресленням, гайку центрального струмоведучого стрижня затягують рекомендованим моментом з допуском 10%. Порцеляну або ущільнення можна замінити, не від'єднуючи внутрішніх виводів, достатньо знизити рівень оливи на кілька сантиметрів нижче кришки. Окремого обслуговування ввід не потребує, лише періодичного очищення поверхні порцеляни. Після закінчення служби деталі утилізують за місцевими екологічними правилами.
Технічні характеристики
| Номінальна напруга | 12–52 кВ (BS — від 1,1 кВ) |
|---|---|
| Номінальний струм | 250–3150 А (BS — до 7500 А) |
| Довжина шляху витоку | 290–1655 мм |
| Ступінь забруднення | P1–P4 |
| Стандарти | EN 50180, EN 50243, IEC 60137 |
| Ізолятор | порцеляна |
Запит ціни та строку поставки
Reinhausen CEDASPE MV / BS / AS — порцелянові вводи трансформаторів 12–52 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 10 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 |
| HTSUS (США) | 8546 20 00 60 |
| Митний тариф КНР | 8546 20 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруг і струмів у вводів CEDASPE?
Основна лінійка розрахована на 12–52 кВ і 250–3150 А. Виконання BS випускають від 1,1 кВ і на струми до 7500 А.
Для якого ступеня забруднення підходять вводи?
Вводи випускають для ступенів забруднення P1–P4. Довжина шляху витоку 290–1655 мм.
Яким стандартам відповідають вводи?
Конструкція виконана за EN 50180, EN 50243 та IEC 60137. Серії BS та AS виготовляють за британським і австралійським стандартами.
